Dettagli:
|
| dimensione: | 10.4 pollici | Risoluzione: | 800*600 |
|---|---|---|---|
| Luminanza: | 230 cd/m2 (Typ.) | Angolo di visione: | 80/80/60/70 (Tipo) |
| Colore di supporto: | 262K/16.2M 50% NTSC | Modalità di funzionamento: | TN, normalmente bianco, trasmissibile |
| Pannello tattile: | Senza | Fonte di luce: | WLED [3 corde], 30K ore, con LED Driver |
| Tipo di interfaccia: | LVDS (1 ch, 6/8-bit), 20 pin Collegatore | Ambiente: | Temperatura di funzionamento: -20 ~ 70 °C; Temperatura di stoccaggio: -20 ~ 70 °C |
| Evidenziare: | G104SN03 V5,AUO a 10,4 pollici TFT LCD |
||

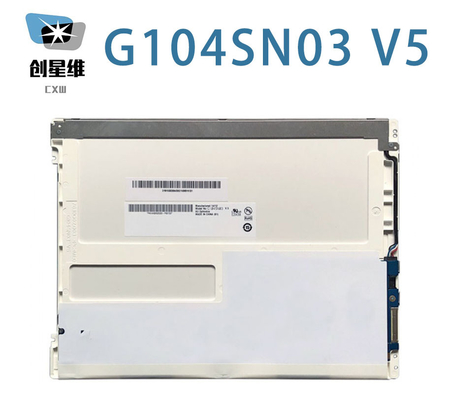

10.4 pollici TFT LCD G104SN03 V5 con driver a LED 180° inverso
1Informazioni principali:
G104SN03 V5 (alias: G104SN03 V.5) è un pannello di visualizzazione TFT-LCD a diagonale a-Si da AU Optronics Corp.
Con un sistema di retroilluminazione WLED integrato, con driver LED, senza touch screen.
Dispone di un intervallo di temperatura di funzionamento di -20 ~ 70 ° C, un intervallo di temperatura di stoccaggio di -20 ~ 70 ° C e un livello di vibrazione massimo di 1,5 G (14,7 m / s2).
Le sue caratteristiche generali sono le seguenti: Lampada Repaceable, retroilluminazione WLED, con driver LED, 180° Reverse, 6/8 bit, Matte.
Sulla base delle sue caratteristiche, questo modello può essere applicato all'industria, ecc.
2. AUO G104SN03 V5 Dettagli ottici:
| Informazioni di base: | Luminanza | 230 cd/m2 (Typ.) | Rapporto di contrasto | 500: 1 (Tipico) (trasmettitore) |
|---|---|---|---|---|
| Buona vista a | - | Velocità di risposta | 10/5 (Tipo) (Tr/Td) (ms) | |
| Angolo di visione | 80/80/60/70 (Tipo) | Modalità di funzionamento | TN, normalmente bianco, trasmissibile | |
| Performance del colore | Cromaticità | Wx:0.310" Wy:0.330 | Colore di supporto | 262K/16.2M (6 bit / 6 bit + FRC) |
| Temperatura del colore | 6638K | Uniformità bianca | 1.33/1.54 (Tipo/Max.) ((5 punti) | |
| 1931 Color Gamlt: | Rapporto NTSC | 50% | sRGB | Copertura del 69% |
| Adobe RGB | Copertura del 52% | DCI-P3 | Copertura del 52% | |
| Rec.2020 | 37% di copertura | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
3.AUO G104SN03 V5 Dettagli meccanici:
| Caratteristiche dei pixel: | Numero di pixel | 800 ((RGB) × 600 [SVGA] | Disposizioni | Striscia verticale RGB |
|---|---|---|---|---|
| Dot Pitch ((W×H)) | 00,088 × 0,264 mm | Pixel Pitch ((W×H) | 0.264×0.264 mm [96PPI] | |
| Dimensione fisica | Visualizzazione attiva | 211.2 ((W) × 158.4 ((H) mm | Complessivamente Dim. | 236 ((W) × 176,9 ((H) mm |
| Apertura del bezzolo | 214.8 ((W) × 162.0 ((H) mm | Profondità complessiva | 50,7 ± 0,3 mm | |
| Caratteristiche del progetto: | Forma del modulo | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto (W:H) | 4:3 | Stile di forma | - | |
| Fissazione: | Fori per il montaggio della faccia (4-Φ2.5, 2-R1.25) sulla lunetta sinistra, destra | |||
| Altri dettagli: | Massa | 280 g (tipo) | Superficie | Antiglare, rivestimento duro (3H) |
4.AUO G104SN03 V5 Interfaccia:
| Segnale elettrico: | Corrente di input | 320 mA (tipo) | Voltaggio di ingresso | 3.3V (tipo) | ||
|---|---|---|---|---|---|---|
| Consumo | 1.06W (tipo) | Interfaccia del segnale | LVDS (1 ch, 6/8-bit) | |||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo fisico | Collegamento | ||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Importo del pin | Assegnazione di pin |
| STM | MSB24013P20HA | 1 pezzo | 10,0 mm | 20 perni | LVDS-20P1C8B-080A | |
5.AUO G104SN03 V5 Dettagli di illuminazione:
| Caratteristiche della lampada: | Forma della lampada | 3 corde | Tipo di lampada | WLED | Posizione | Tipo di luce di bordo |
|---|---|---|---|---|---|---|
| Scambio | Sostituibile | Importo | 3 corde | La vita | 30K (tip.) (ore) | |
| Lampada elettrica: | Corrente di input | 25 mA (tipo) | Voltaggio di ingresso | 26.0/29.2V (tipo/massimo) | ||
| Consumo | 1.95W (tipo) | |||||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo fisico | Collegamento | ||
| Interfaccia dettagliata: | Marchio | Modello | Importo | Pin Pitch | Importo del pin | Assegnazione di pin |
| E&T | 3808K-F05N-02R | 1 pezzo | 1.25 mm | 5 perni | ||
| Guidatore di retroilluminazione: | Con driver a LED | |||||
| Guida elettrica: | Corrente di input | 0.2A (tipo) | Voltaggio di ingresso | 10.8/12.0/12.6V (min./tipo/massimo) | ||
| Consumo | 2.44W (Tipo) | |||||
6. FQ:
Q1: Qual è la qualità del vostro pannello LCD?
R:Vari tipi di qualità quali 100% nuovo e originale OEM nuovo, LCD di grado A, pannello LCD A, ecc.
Q2:Qual è la vostra politica di restituzione e rimborso?
R: Vi forniamo un eccellente servizio post-vendita e vi promettiamo una garanzia di 6 mesi dopo la spedizione per assicurarvi una prestazione stabile.
Q3: Quanto dura il tempo di consegna?
R: Il tempo di consegna è di circa 1-3 giorni lavorativi dopo la ricezione del pagamento.
Q4:Come posso ottenere il preventivo?
R: Si prega di richiedere informazioni tramite Skype, e-mail, whatsapp o telefono.
