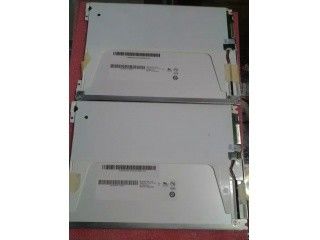

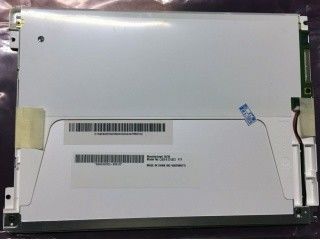

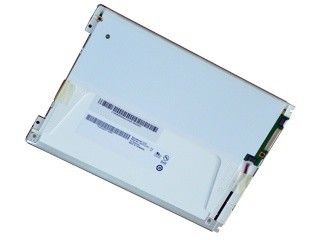

Un connettore di 20 perni a 8,4 pollici TFT LCD G084SN03 V3 con il driver del LED
1. Informazioni principali:

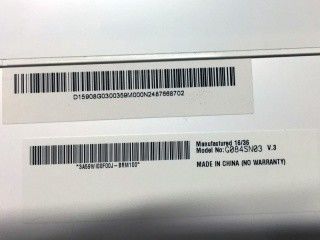

G084SN03 V3 (alias: G084SN03 V.3) è un prodotto diagonale a 8,4 pollici del quadro comandi di TFT LCD di un-si da AU Optronics CORP.
Con un sistema integrale della lampadina di WLED, con il driver del LED, senza touch screen. Caratterizza una gamma di temperatura di funzionamento di -20 ~ 70°C, una gamma di temperature di stoccaggio di -20 ~ 70°C ed il livello massimo di vibrazione di 1.5G (un ² di 14,7 m/s).
È caratteristiche generali è seguente: Lampada Repaceable, lampadina di WLED, con il driver del LED, U/D, inverso di L/R, 6/8 di bit, opaco.
Sulla base delle sue caratteristiche, questo di modello si applica all'industriale ecc.
2. dettagli ottici di AUO G084SN03 V3:
| Informazioni di base: |
Luminanza |
un ² di 250 cd/m (tipo.) |
Rapporto di contrasto |
600: 1 (tipo.) (Transmissive) |
| Buona vista a |
- |
Velocità di risposta |
20/10 (tipo.) (Tr/Td) (spettrografia di massa) |
| Angolo di visione |
80/80/80/60 (tipo.) (CR≥10) |
Modo operativo |
TN, normalmente bianco, Transmissive |
| Prestazione di colore |
Cromaticità |
Wx: 0,310; Wy: 0,330 |
Colore di sostegno |
262K/16.2M (bit 6-bit/6 + FRC) |
| Temperatura del colore |
6638K |
Uniformità bianca |
1,33 (tipo.) (9 punti) |
| 1931 colore Gamlt: |
Rapporto di NTSC |
48% |
sRGB |
copertura di 68% |
| Adobe RGB |
copertura di 51% |
DCI-P3 |
copertura di 50% |
| Rec.2020 |
copertura di 36% |
Osservazioni |
sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
dettagli meccanici di 3.AUO G084SN03 V3:
| Caratteristiche del pixel: |
Numero del pixel |
800 (RGB) ×600 [SVGA] |
Disposizione |
Banda verticale di RGB |
| Dot pitch (W×H) |
0.071×0.213 millimetro |
Passo del pixel (W×H) |
0.213×0.213 millimetro [119PPI] |
| Dimensione fisica |
Osservazione attiva |
170,4 (W)×127.8 (H) millimetro |
Globalmente tenue. |
203 (W)×142.5 (H) millimetro |
| Apertura dell'incastonatura |
173,8 (W)×131.2 (H) millimetro |
Profondità globale |
5,7 (tipo.) millimetri |
| Caratteristiche del profilo: |
Formi la forma |
Rettangolo piano |
Orientamento |
Tipo del paesaggio |
| Allungamento (W: H) |
4:3 |
Stile di forma |
- |
| Fissazione: |
Fori di montaggio del fronte (2-Φ3.0, 2-R1.5) |
| Altro dettaglia: |
Massachussets |
TBD |
Superficie |
Rivestimento anabbagliante e duro (3H) |
dettagli di 4.AUO G084SN03 V3 Lightting:
| Caratteristiche della lampada: |
Forma della lampada |
3 corde |
Tipo della lampada |
WLED |
Posizione |
Tipo della luce di sfondo (lato inferiore) |
| Scambio |
Sostituibile |
Importo |
3 corde |
Vita |
30K (tipo.) (ore) |
| Lampada elettrica: |
Corrente di ingresso |
25/26.3mA (tipo. /Max.) |
Tensione in ingresso |
28.8/32.85V (tipo. /Max.) |
| Consumo |
2.16/2.63W (tipo. /Max.) |
| Caratteristiche dell'interfaccia: |
Posizione |
- |
Tipo fisico |
Connettore |
| Dettaglio dell'interfaccia: |
Marca |
Modello |
Importo |
Passo di Pin |
Importo di Pin |
Assegnazione di Pin |
| E&T |
3808K-F04N-02R |
pc 1 |
1,25 millimetri |
4 perni |
|
| Driver della lampadina: |
Con il driver del LED |
| Driver elettrico: |
Corrente di ingresso |
230mA (tipo.) |
Tensione in ingresso |
12.0±1.2V |
| Consumo |
2.76/2.97W (tipo. /Max.) |
dettagli dell'interfaccia di 5.AUO G084SN03 V3:
| Segnale elettrico: |
Corrente di ingresso |
270/330mA (tipo. /Max.) |
Tensione in ingresso |
3.3V (tipo.) |
| Consumo |
0.9/1.2W (tipo. /Max.) |
Interfaccia di segnale |
LVDS (1 ch, 6/8-bit) |
| Caratteristiche dell'interfaccia: |
Posizione |
- |
Tipo fisico |
Connettore |
| Interfaccia di segnale: |
Marca |
Modello |
Importo |
Passo di Pin |
Importo di Pin |
Assegnazione di Pin |
| STM |
MSB24013P20 |
pc 1 |
1,0 millimetri |
20 perni |
LVDS-20P1C8B-140A |
6.FAQ:
Q1: Che cosa è la qualità del vostro pannello LCD?
A: Varia qualità come 100% nuovo & OEM originale nuovo, Un LCD del grado, un pannello LCD ecc.
Q2: Che cosa è il vostri ritorno e politica di rimborso?
A: Vi forniamo i servizi di assistenza al cliente eccellenti e vi promettiamo la garanzia di 6 mesi dopo la spedizione per assicurarvi una prestazione stabile.
Q3: Quanto tempo è il termine d'esecuzione?
A: Il termine d'esecuzione è circa 1-3 giorni lavorativi dopo la ricevuta di pagamento.
Q4: Come posso ottenere la citazione?
A: Domandi prego tramite Skype, email, Whatsapp o telefono. Otterrete la risposta entro 24 ore.
