Dettagli:
|
| Dimensione: | 3.5 pollici | Risoluzione del Parlamento europeo: | 240*320 |
|---|---|---|---|
| Luminanza: | un ² di 80 cd/m (tipo.) | Visualizza indicazioni: | Alle sei. |
| Angolo di visione: | 40/45/55/40 (tipo) | Colore di supporto: | 262K 37% NTSC |
| Tipo di interfaccia: | RGB parallelo (1 ch, 6 bit) + SPI, 50 pin FPC | Rapporto di contrasto: | 1501 (Tipico) (TM) 2.51 (Tipico) (RF) |
| Pannello tattile: | tocco resistente 4-wire | Ambiente: | Temperatura di funzionamento: -20 ~ 60 °C; Temperatura di stoccaggio: -30 ~ 70 °C |
| Evidenziare: | 240*320 Tianma TFT,Tianma a 3,5 pollici TFT |
||
1Informazioni principali:

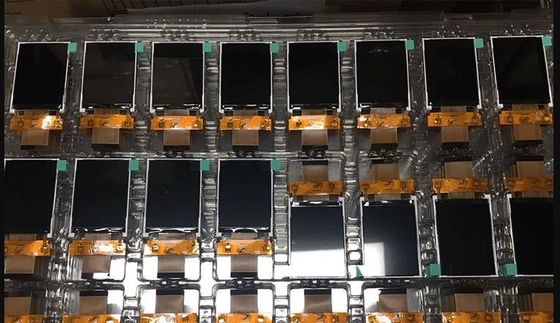

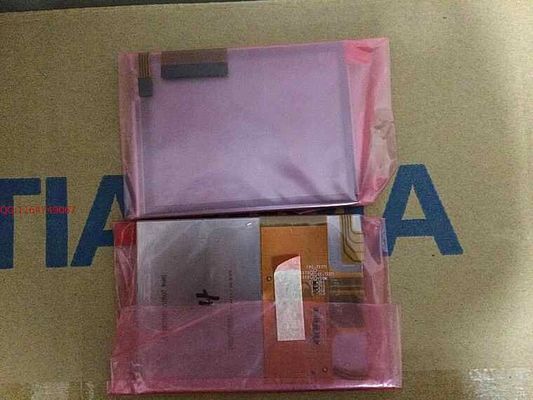

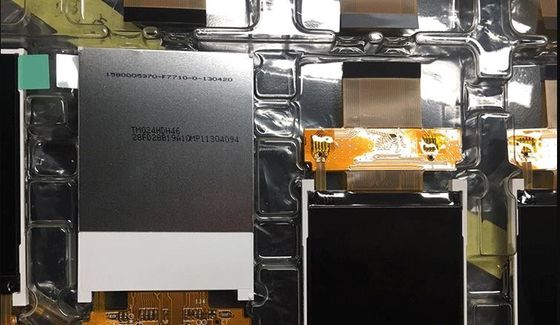

Tianma Microelectronics Co., Ltd.TM035HBHT6 è un pannello di visualizzazione TFT-LCD a diagonale a-Si da 3,5 pollici, con un sistema di retroilluminazione WLED integrato, senza driver di retroilluminazione,touchscreen 4 fili Resistivo Touch. Dispone di una gamma di temperatura di funzionamento di -20 ~ 60°C, una gamma di temperatura di conservazione di -30 ~ 70°C. Le sue caratteristiche generali sono le seguenti: tipo ritratto, con tocco, riflettente, retroilluminazione WLED ,R-EVT; 3 in 1 FPC; FPC laterale sinistro (lunghezza 17,00 mm).Sulla base delle sue caratteristiche,questo modello può essere applicato a dispositivi portatili e PDA, ecc.
2. TIANMA TM035HBHT6 Dettagli meccanici:
| Caratteristiche dei pixel: | Format pixel | 240 ((RGB) × 320 [QVGA] | Punte di passo | 00,0745 × 0,2235 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.2235×0,2235 mm (H×V) [113PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 530,64 × 71,52 mm (H × V) | Zona di Bezel | - |
| Il contorno Dim. | 64 × 85 mm (H × V) | Profondità del profilo | 40,13±0,3 mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo ritratto |
| Rapporto di aspetto | 34 (H:V) | Stile di forma | - | |
| Schermata tattile | Punti di contatto | 1 punto | Segnale TP | - |
| Controller TP | senza touch controller | Dispositivo touch | Tocco resistivo a 4 fili | |
| Altre caratteristiche: | Peso | 44.4g | Superficie | Rivestimento duro |
3. TIANMA TM035HBHT6 Dettagli ottici:
| Informazioni di base: | Brillantezza | 80 cd/m2 (Typ.) | Rapporto di contrasto | 1501 (Tipico) (Trasmettitore) 2.51 (Tipico) (Riflettente) |
|---|---|---|---|---|
| Angolo di visione | 40/45/55/40 (tipo) | Modalità ottica | BCE, normalmente bianco, trasflettivo | |
| Direzione di visione | Alle sei. | Tempo di risposta | 35 (Tipo) (Tr+Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.301" Wy:0.321 | Numeri dei colori | 262K (6-bit) |
| Temperatura del colore | 7272K | Uniformità bianca | - | |
| 1931 Color Gamlt: | Rapporto NTSC | 37% | sRGB | Copertura del 52% |
| Adobe RGB | Copertura del 39% | DCI-P3 | Copertura del 39% | |
| Rec.2020 | Copertura del 28% | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Prestazioni di visualizzazione: | Visibilità esterna | Leggibile alla luce solare | Transmittanza | - |
| Tipo 3D | - | Riflessione | 50,5% (Typ.) |
4. TIANMA TM035HBHT6 Interfaccia Dettagli:
| Sistema di segnale: | RGB parallelo (1 ch, 6 bit) + SPI | Voltaggio logico | 0≤VIL≤0,3VCC; 0,7VCC≤VIH≤VCC | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 2.8/15.0/-10.0V (tipo) ((VCC/VGH/VGL) | Input corrente | - | ||
| Caratteristiche dell' interfaccia: | Tipo | FPC | Posizione | - | ||
| Dettagli FPC: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| 0.5 mm | 50 perni | 1 pezzo | ||||
5FAQ:
D1: Qual è la qualità del vostro pannello LCD?
A: Varia qualità come 100% nuovo e originale OEM nuovo, LCD di grado A, pannello LCD A ecc.
Q2: Qual è la vostra politica di restituzione e rimborso?
R: Vi forniamo un eccellente servizio post-vendita e vi promettiamo una garanzia di 6 mesi dopo la spedizione per assicurarvi una prestazione stabile.
Q3: Quanto dura il tempo di consegna?
R: Il tempo di consegna è di circa 1-3 giorni lavorativi dopo la ricezione del pagamento.
Q4: Come posso ottenere il preventivo?
R: Si prega di richiedere informazioni via Skype, Email, WhatsApp o telefono.
