Dettagli:
|
| Dimensione: | 12.1 pollice | Risoluzione del Parlamento europeo: | 1024*768 |
|---|---|---|---|
| Luminanza: | un ² di 600 cd/m (tipo.) | Visualizza indicazioni: | 3 in punto |
| Angolo di visione: | 80/80/80/80 (tipo) | Colore di supporto: | 262K/16.7M 55% NTSC |
| Tipo di interfaccia: | LVDS (1 ch, 6/8-bit), 20 pin Collegatore | Rapporto di contrasto: | 7001 (Tipico) (TM) |
| Pannello tattile: | Senza | Ambiente: | Temperatura di funzionamento: -20 ~ 70 °C; Temperatura di conservazione: -30 ~ 80 °C |
| Evidenziare: | Tianma a 12,1 pollici TFT,² Tianma TFT di 600cd/m |
||
1Informazioni principali:

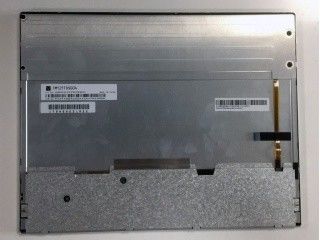

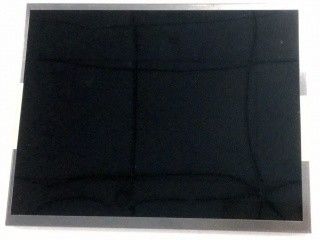

TM121TDSG04 è un pannello di visualizzazione TFT-LCD a-Si diagonale da 12,1 pollici di Tianma Microelectronics Co., Ltd. con un sistema di retroilluminazione WLED integrato, con driver LED, senza touch screen.
Dispone di una gamma di temperatura di funzionamento di -20 ~ 70 ° C, una gamma di temperatura di conservazione di -30 ~ 80 ° C. Le sue caratteristiche generali sono le seguenti: Alta luminosità, retroilluminazione WLED, vita ≥ 50K ore,Con driver a LED, 180° in retromarcia, 6/8 bit, lucido.Sulla base delle sue caratteristiche,questo modello può essere applicato all'industria ecc.
2. TIANMA TM121TDSG04 Caratteristiche meccaniche:
| Dimensione del pannello | 12.1 pollice | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 1024 ((RGB) × 768, XGA | Striscia verticale RGB | 0.080×0.240 mm | 0.240×0.240 mm [105PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 245.76×184,32 mm | 249.0×187,5 mm | 260.5×204 mm | 8.4±0,5 mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 43 (W: H) | Tipo di paesaggio | - | |
| Fissazione: | Fori di montaggio laterali (4-M2) sulla lunetta sinistra, destra | |||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 505 g (tipo) | Rilascio (Nebbia 0%), rivestimento duro (3H) | ||
3. TIANMA TM121TDSG04 Caratteristiche ottiche:
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 600 cd/m2 (Typ.) | TN, normalmente bianco, trasmissibile | 7001 (Tipico) (Trasmettitore) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 80/80/80/80 (tipo) | Alle 3 | 16 (Tipo) (Tr+Td) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| 6527K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.313; Y:0.324 | |
| 1931 Color Gamlt: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 53% | 74% | 56% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 56% | 40% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variazione di luminosità: | 1.25/1.33 (Tipo/massimo) | ||
4. TIANMA TM121TDSG04 Caratteristiche della retroilluminazione:
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 4 corde | 8S4P | 50K ((Tip.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Guida WLED | |||
| - | Collegamento | Con driver a LED | ||||
| Dettaglio dell'interfaccia | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| ACES | 91208-01001-H01 | 1 pezzo | 10,0 mm | 10 perni | ||
| Guida elettrica: | Input corrente | Input di tensione | Consumo | |||
| TBD | 12.0V (tipo) | |||||
5FAQ:
D1: Qual è la qualità del vostro pannello LCD?
A: Varia qualità come 100% nuovo e originale OEM nuovo, LCD di grado A, pannello LCD A ecc.
Q2: Qual è la vostra politica di restituzione e rimborso?
R: Vi forniamo un eccellente servizio post-vendita e vi promettiamo una garanzia di 6 mesi dopo la spedizione per assicurarvi una prestazione stabile.
Q3: Quanto dura il tempo di consegna?
R: Il tempo di consegna è di circa 1-3 giorni lavorativi dopo la ricezione del pagamento.
Q4: Come posso ottenere il preventivo?
R: Si prega di richiedere informazioni via Skype, Email, WhatsApp o telefono.
