Dettagli:
|
| Size: | 10.4 Inch | ||
|---|---|---|---|
| Evidenziare: | 800*600 Tianma TFT,10,4» Tianma TFT |
||
1Informazioni principali:

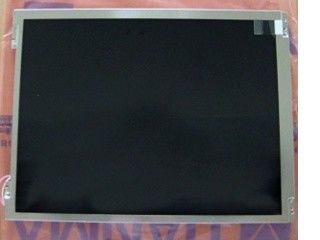

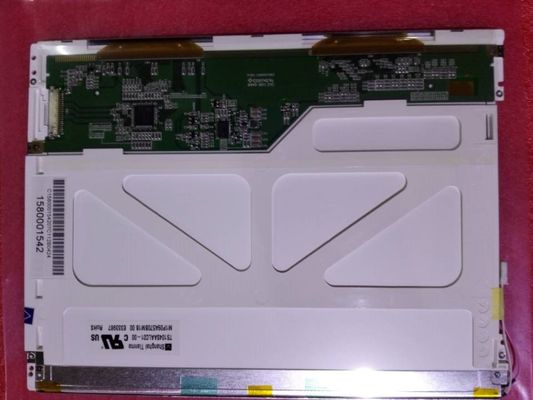

Tianma Microelectronics Co., Ltd.TS104SAALC01-00 (alias: TM104SCH02) è un pannello di visualizzazione TFT-LCD a diagonale a-Si da 10,4 pollici, con un sistema di retroilluminazione CCFL integrato, senza driver di retroilluminazione,senza touch screen. Dispone di un intervallo di temperatura di funzionamento di -20 ~ 70 ° C, un intervallo di temperatura di conservazione di -30 ~ 80 ° C. Le sue caratteristiche generali sono le seguenti:Questo modello può essere applicato a settori industriali, ecc..
2. TIANMA TS104SAALC01-00 Caratteristiche ottiche:
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 230 (tipo) | 70/70/60/70 (tipo) | 10 (Tipo) (TTr+Td) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Alle 12 | TN, normalmente bianco, trasmissibile | 400: 1 (Tipico) (trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6584K | 262K (6-bit) | X:0.311; Y:0.330 | |
| 1931 Color Gamlt: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 51% | 71% | 53% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 53% | 38% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variazione bianca | 1.25/1.43 (Tipo/massimo) | ||
3. TIANMA TS104SAALC01-00 Caratteristiche meccaniche:
| Dimensione del pannello | 10.4 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 800 ((RGB) × 600 [SVGA] | Striscia verticale RGB | 0.264×0.264 [96PPI] | 0.088 x 0.264 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 211.2 ((H) × 158.4 ((V) | 215.0(H) × 162.0(V) | 236 ((H) × 176.9 ((V) | 50,6 ± 0,3 mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 43 (H:V) | - | |
| Montaggio: | Fori per il montaggio del volto (4 pezzi) sulla lunetta sinistra e destra | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 288 g (tipo) | - | Antiglare, rivestimento duro (3H) | ||
4. TIANMA TS104SAALC01-00 Caratteristiche della retroilluminazione:
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| CCFL | Tipo di luce di bordo | 1 pezzo | Diritta. | - | - | |
| CCFL Electrical: | Fornitura di tensione | Fornitura corrente | Potenza | |||
| 520±52V | 3.0/5.5/7.0mA (min./tipo/massimo) | |||||
| Frequenza di funzionamento | Voltaggio di partenza | |||||
| 40/60/80KHz (min./tipo/massimo) | 890V (massimo) | |||||
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | - No, no. | Collegamento | ||||
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| JST | BHSR-02VS-1 | 3.5 mm | 2 perni | 1 pezzo | BLL-2PINS-HL | |
5FAQ:
D1: Qual è la qualità del vostro pannello LCD?
A: Varia qualità come 100% nuovo e originale OEM nuovo, LCD di grado A, pannello LCD A ecc.
Q2: Qual è la vostra politica di restituzione e rimborso?
R: Vi forniamo un eccellente servizio post-vendita e vi promettiamo una garanzia di 6 mesi dopo la spedizione per assicurarvi una prestazione stabile.
Q3: Quanto dura il tempo di consegna?
R: Il tempo di consegna è di circa 1-3 giorni lavorativi dopo la ricezione del pagamento.
Q4: Come posso ottenere il preventivo?
R: Si prega di richiedere informazioni via Skype, Email, WhatsApp o telefono.
