Dettagli:
|
| Dimensione: | 15.0 inchi | Risoluzione: | 1024 ((RGB) × 768 [XGA] |
|---|---|---|---|
| Tipo di segnale: | LVDS | Funzionamento: | -30 ~ °C 85 |
| Brillantezza: | 450 cd/m2 (Typ.) | ||
| Evidenziare: | Pannello industriale LCD di XGA 85PPI,Pannello industriale LCD 1024×768,G150XTN06.8 |
||

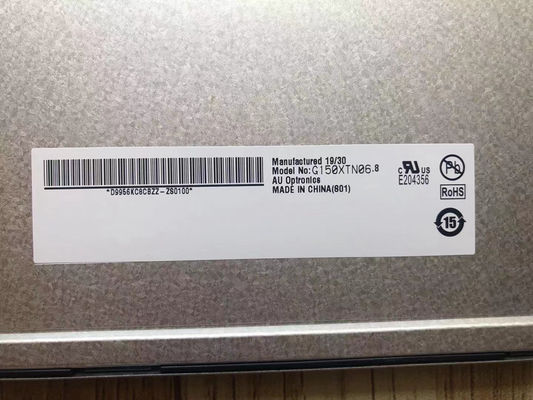

| Informazioni di base: | Marchio del pannello | Modello di pannello | G150XTN06.8 | |
|---|---|---|---|---|
| Dimensione diagonale | 15.0" | Applicazione | ||
| Tipo di pannello | a-Si TFT-LCD, LCM | Alias del modello | - | |
| Affidabilità: | Temperature operative. | -30 ~ 85 °C | Temperatura di stoccaggio. | -30 ~ 85 °C |
| Stato della RoHS | Vibrazione | 1.5G (14,7 m/s2) |
| Caratteristiche dei pixel: | Format pixel | 1024 ((RGB) × 768 [XGA] | Punte di passo | 00,099 × 0,297 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.297 × 0,297 mm (H × V) [85PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 304.128×228.096 mm (H×V) | Zona di Bezel | 311.9 × 236,85 mm (H × V) |
| Il contorno Dim. | 326.5 × 253,5 mm (H × V) | Profondità del profilo | 10.0 (massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 43 (H:V) | Stile di forma | ||
| Fori e parentesi: | Fori di montaggio laterali (4-M3) sulla lunetta sinistra, destra | |||
| Altre caratteristiche: | Peso | 10,00 kg (massimo) | Superficie | Antiglare |
| Informazioni di base: | Brillantezza | 450 cd/m2 (Typ.) | Rapporto di contrasto | 8001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 80/80/70/80 (tipo) | Modalità ottica | TN, normalmente bianco, trasmissibile | |
| Direzione di visione | - | Tempo di risposta | 5.7/2.3 (Tipo) (Tr/Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.313" Wy:0.329 | Numeri dei colori | 262K/16.2M (6 bit / 6 bit + FRC) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.25/1.33 (Tipo/massimo) | |
| 1931 Color Gamut: | Rapporto NTSC | 60% | sRGB | 84% di copertura |
| Adobe RGB | 63% di copertura | DCI-P3 | 63% di copertura | |
| Rec.2020 | Copertura del 45% | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Caratteristiche della retroilluminazione: | Forma della lampada | - | Tipo di lampada | WLED | Tempo di vita | 50K (min.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - No, no. | Importo | - | Posizione | Tipo di luce di bordo (lato inferiore) | |
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | - | Guida lampada | Con driver a LED |
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| E&T | 3808K-F05N-12R | 1.25 mm | 5 perni | 1 pezzo | ||
| Guida elettrica: | Input di tensione | 12.0±1.2V | Input corrente | 0.54/0.65A (tipo/massimo.) | ||
| Consumo | 6.48/7.8W (tipo/massimo.) | |||||
| Sistema di segnale: | LVDS (1 ch, 6/8-bit) | Voltaggio logico | - | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 3.3V (tipo) | Input corrente | 1.0/1.2A (tipo/massimo.) | ||
| Consumo | 3.3/3.96W (tipo/massimo) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | |||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| STM | MSB240420HD | 1.25 mm | 20 perni | 1 pezzo | LVDS-20P1C8B-135A | |

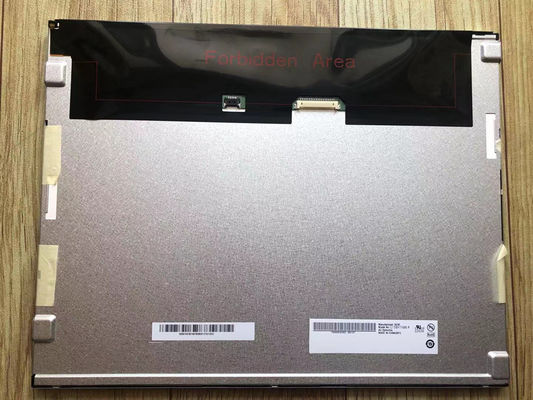

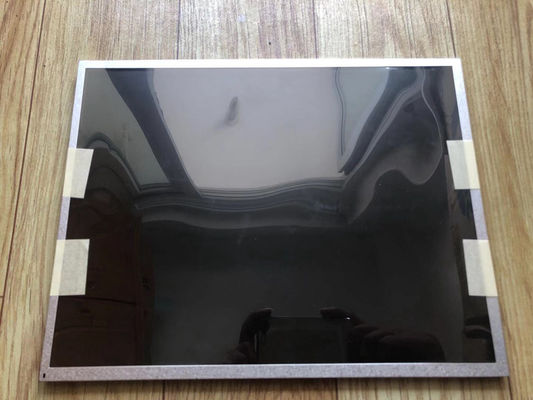

Per quanto riguarda i dettagli meccanici, presenta una superficie attiva di 304.128 ((W) × 228.096 ((H) mm, dimensioni di contorno di 326.5 ((W) × 253.5 ((H) × 10 ((D) mm, dimensioni di area di visualizzazione di 311.9 ((W) × 236.85(H) mm, con trattamento superficiale di Antiglare, peso netto di 1.00Kgs (Max.). Come prodotto TN, Normalmente Bianco, LCM trasmissivo, G150XTN06.8 può fornire 450 cd/m2 luminosità di visualizzazione 800:1 rapporto di contrasto trasmissivo, 80/80/70/80 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione e tempo di risposta di 5,7/2,3 (Typ.) ((Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit / 6 bit + FRC per ogni punto, presentando così una tavolozza di colori da 262K/16.2M, anche con prestazioni di gamma di colori del 60% (NTSC).Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce di bordo (lato inferiore) e hanno un tempo di vita di lavoro di 50K oreG150XTN06.8 utilizza LVDS (1 ch, 6/8-bit) come sistema di ingresso del segnale, che è collegato da 20 pin Connettore con tensione di alimentazione di 3.3V (Tipo.)
