Dettagli:
|
| Numero di modello: | G156XTT01.1 | Marchio: | AUO |
|---|---|---|---|
| Dimensione: | 15.6inch | Risoluzione del Parlamento europeo: | 1366×768RGB |
| Brillantezza: | 350CD/m2 | Intervallo di temperatura: | Temperatura di funzionamento: 0 ~ 60 °C; Temperatura di conservazione: -20 ~ 60 °C |
| Evidenziare: | LVDS 350nits AUO TFT LCD,15,6» WLED AUO TFT LCD |
||
| Informazioni di base: | Marchio | Modello | G156XTT01.1 | |
|---|---|---|---|---|
| Tipo | LCM a-Si TFT-LCD | Utilizzato per | ||
| Dimensione dello schermo | 15.6" | Alias | G156XTT01 V.1 | |
| Ambiente: | Temperatura di stoccaggio. | -20 ~ 60 °C | Temperature operative. | 0 ~ 60 °C |
| RoHS | Vibrazione | 1.5G (14,7 m/s2) |
| Caratteristiche dei pixel: | Risoluzione | 1366 ((RGB) × 768, WXGA | Punteggio (mm) | 0.084 × 0,252 (H × V) |
|---|---|---|---|---|
| Format pixel | Striscia verticale RGB | Pixel Pitch ((mm) | 0.252 × 0,252 (H × V) [100PPI] | |
| Dimensioni meccaniche: | Area attiva ((mm) | 344.232 ((H) × 193.536 ((V) | Superficie di Bezel ((mm) | - |
| Contorno Dim. ((mm) | 363.8 ((H) × 215.9 ((V) | Profondezza ((mm) | 12.5 (massimo) | |
| Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | |
| Rapporto di aspetto | 169 (H:V) | Orientazione | Tipo di paesaggio | |
| Pannello tattile: | Punti di contatto | - | Pannello tattile | PCAP |
| Controller TP | con controllo tattile | Segnale toccante | USB | |
| Montaggio: | Fori di montaggio laterali (4-M3) sulla lunetta sinistra, destra | |||
| Altre specifiche: | Peso | 1.35/1.49kg (tipo/massimo.) | Trattamento | Rivestimento duro (7H) |
| Copertura del pannello | Con vetro di copertura rinforzato | |||
| Informazioni di base: | Luminanza ((cd/m2) | 350 (Tipico) | Rapporto di contrasto | 5001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 85/85/80/80 (tipo) | Modalità di visualizzazione | TN, normalmente bianco, trasmissibile | |
| Migliore vista su | - | Risposta (s) | 6/2 (Tipo) ((Tr/Td); 8 (Tipo) ((G a G) | |
| Performance dei colori: | Coordinata bianca | X:0.313; Y:0.329 | Colori di visualizzazione | 16.2M (6-bit + FRC) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.33/1.43 (Tipo/massimo) | |
| 1931 Color Gamlt: | Rapporto NTSC | 67% | sRGB | Copertura del 89% |
| Adobe RGB | Copertura del 69% | DCI-P3 | Copertura del 69% | |
| Rec.2020 | Copertura del 50% | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Framerate: | 60 Hz |
|---|---|
| Scansione inversa: | - No, no. |
| Consumo di energia: | 8.15W (tipo) |
| Segnale elettrico: | Fornitura di tensione | 5.0V (tipo) | Fornitura corrente | 0.43/0.52A (tipo/massimo) | ||
|---|---|---|---|---|---|---|
| Consumo | 2.15/2.6W (tipo/massimo.) | |||||
| Tipo di segnale: | LVDS (1 ch, 8 bit) | Tensione del segnale | - | |||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Collegamento | |||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| JAE | FI-XB30SSL-HF15 | 1 pezzo | 30 perni | 10,0 mm | LVDS-30P1C8B-170A | |
| Caratteristiche della retroilluminazione: | Forma | - | Tipo | WLED | Posizione | Tipo di luce di bordo (lato inferiore) |
|---|---|---|---|---|---|---|
| Sostituzione | Sostituibile | Quantità | - | Tempo di vita | 50K (min.) (ore) | |
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Collegamento | ||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| E&T | 3808K-F05N-12R | 1 pezzo | 5 perni | 1.25 mm | ||
| Guidatore di retroilluminazione: | Con driver a LED | |||||
| Guida elettrica: | Fornitura di tensione | 12.0±1.2V | Fornitura corrente | 0.5/0.6A (tipo/massimo) | ||
| Consumo | 6.0/7.2W (tipo/massimo) | |||||

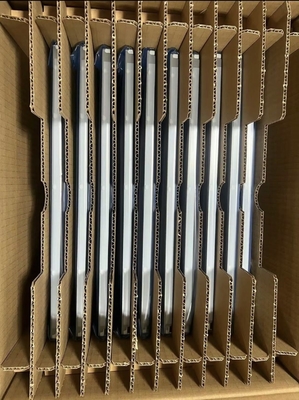

| Confezione: | Quantità | Peso | Dimensione della scatola |
|---|---|---|---|
| 8 pezzi / scatola | 120,8 kg | 523×483×277 mm (L×W×H) |
Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 344.232 ((W) × 193.536 ((H) mm, dimensioni di contorno di 363.8 ((W) × 215.9 ((H) × 12.5 ((D) mm,con trattamento superficiale di rivestimento duro (7H), peso netto di 1,35/1,49Kgs (Typ./Max.). Come prodotto LCM TN, normalmente bianco, trasmissivo, G156XTT01.1 può fornire 350 cd/m2 luminosità del display 500:1 rapporto di contrasto trasmissivo, 85/85/80/80 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione e tempo di risposta di 6/2 (Typ.) ((Tr/Td), 8 (Typ.) ((G a G) ms.La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio a 6 bit + FRC per ogni punto, presentando così una tavolozza di 16,2M di colori, anche con prestazioni di gamma di colori del 62% (NTSC).Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce di bordo (lato inferiore) e hanno un tempo di vita di lavoro di 50K oreG156XTT01.1 utilizza LVDS (1 ch, 8-bit) come sistema di ingresso del segnale, che è collegato da 30 pin Connettore con tensione di alimentazione di 5,0V (Tipo.)
