Dettagli:
|
Name di modello: | LS010B7DH01 | Numero del pixel: | 128×128 129PPI |
---|---|---|---|
Dimensione: | A 0,99 pollici | Disposizione: | rettangolo |
Rapporto di contrasto: | 14:1 (tipo.) (rf) | Angolo di visione: | 40/40/60/60 (minuto) (CR≥3) |
Risposta: | 10/20 (tipo.) (Tr/Td) di spettrografia di massa | Max. Ratings: | Stoccaggio temporaneo.: -30 ~ °C 85 Funzionamento temporaneo.: -20 ~ °C 70 |
Evidenziare: | Pannello LCD industriale di CCFL LVDS,Esposizione tagliente di QVGA TFT LCD |

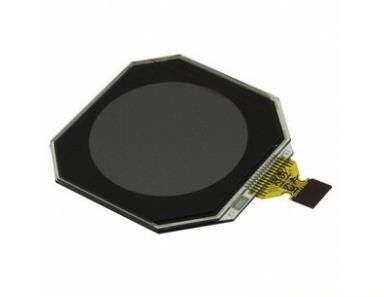

LS010 serie LS010B7DH02 LS010B7DH01
Informazioni di base: | Marca | Modello | Tipo | Alias di modello |
---|---|---|---|---|
TAGLIENTE | LS010B7DH01 | CG-silicio, LCM | - | |
Affidabilità: | RoHS | Temperatura di funzionamento | Temperatura di stoccaggio | Resistenza di vibrazione |
-20 ~ °C 70 | -30 ~ °C 85 | - |
Dimensione del pannello: | A 0,99 pollici | |||
---|---|---|---|---|
Caratteristiche del pixel: | Risoluzione | Disposizione del pixel | Dot Pitch (W×H) | Passo del pixel (W×H) |
128×128 | Rettangolo | 0.1955×0.1955 millimetro | 0.1955×0.1955 millimetro [129PPI] | |
Dimensione meccanica: | Area attiva (W×H) | Area dell'incastonatura (W×H) | Dimensione del profilo (W×H) | Profondità del profilo |
25.024×25.024 millimetro | - | 33×33.4 millimetro | 1.64±0.2 millimetro | |
Caratteristiche del profilo: | Stile della forma | Allungamento | Orientamento | Modelli lo stile |
Circolare piana | 1:1 (W: H) | Tipo del paesaggio | ||
Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
- | 3.70g (tipo.) | Rivestimento anabbaglianti e duri (3H) |
Informazioni di base: | Luminosità | Modo operativo | Rapporto di contrasto |
---|---|---|---|
- | TN, normalmente bianco, Transflective | 14:1 (tipo.) (riflettente) | |
Angolo di visione (L/R/U/D) | Direzione d'esame | Velocità di risposta | |
40/40/60/60 (minuto) (CR≥3) | - | 10/20 (tipo.) (Tr/Td) (spettrografia di massa) | |
Colore dell'esposizione: | Temperatura del colore | Importo di colore | Cromaticità bianca di colore |
7203K | Monocromatico (1 bit) | X: 0,300; Y: 0,330 | |
Trasmissione: | 0,25% (tipo.) (con il polarizzatore) | ||
Prestazione: | tipo 3D | Visibilità all'aperto | Riflettanza |
- | Luce solare leggibile | 17,0% (tipo.) |
Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
---|---|---|---|---|---|---|
- | 5.0/5.0V (tipo.) (VDD/VDDA) | - | ||||
Caratteristiche dell'interfaccia: | Posizione | Tipo | Interfaccia | |||
- | FPC | SPI | ||||
Interfaccia di segnale: | Marca | Modello | Importo | Pin Pitch | Perni | Pin Assignment |
pc 1 | 10 perni |
LS010B7DH01 supporto di visualizzazione 128×128 con l'allungamento del 1:1 (W: H), di cui i pixel sono sistemati nel rettangolo. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 25,024 (W)×25.024 (H) millimetro, una dimensione del profilo di 33 (W)×33.4 (H)×1.84 (D) millimetro, con il trattamento di superficie di rivestimento anabbagliante e duro (3H), peso netto di 3.70g (tipo.). Come TN, normalmente bianco, il prodotto di Transflective LCM, la latta LS010B7DH01 fornisce, rapporto riflettente di contrasto di 14:1 (tipo.), 40/40/60/60 (minuto) (CR≥3) (L/R/U/D) l'angolo di visione e un tempo di reazione di 10/20 (tipo.) (Tr/Td) di spettrografia di massa scala di grigi o la luminosità del sotto-pixel è determinato con un 1 segnale della scala di grigi del bit per ogni punto, così presentando una tavolozza dei colori monocromatici. Questo prodotto non ha lampadina. LS010B7DH01 utilizza SPI poichè è sistema di input del segnale, che si è collegato da 10 perni FPC con tensione di alimentazione elettrica di 5.0/5.0V (tipo.)
