Dettagli:
|

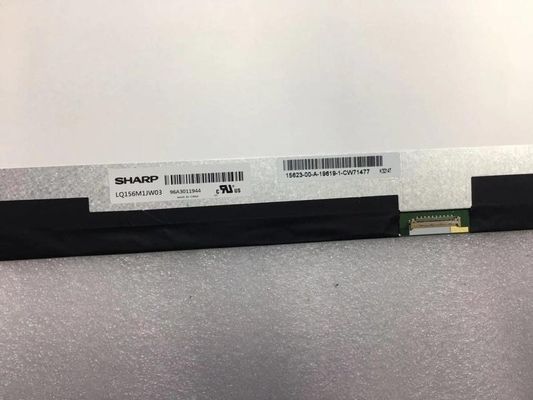

| Marchio: | Tagliente | Modello: | LQ156M1JW03 |
|---|---|---|---|
| Luminanza: | ² di 300cd/m | Fonte di luce: | WLED, 15K ore, con driver LED |
| Format pixel: | 1920 ((RGB) × 1080 [FHD] 141PPI | Angolo di visione: | 89/89/89/89 (tipo.) (CR≥10) |
| Tipo di interfaccia: | eDP (4 corsie), eDP1.4, HBR2 (5.4G/ corsia) 40 pin | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -25 ~ 60 °C |
| Evidenziare: | Pannello LCD industriale di XGA,Schermo tagliente di SVGA TFT LCD |
||
LQ156 Serie LQ156M1LG21 LQ156M1JW41 LQ156M1JW31 LQ156M1JW03 LQ156M1JW01
| Informazioni di base: | Marchio | SCHIARPO | Modello | LQ156M1JW03 |
|---|---|---|---|---|
| Tipo | LCM TFT-LCD ossido | Utilizzato per |
|
|
| Dimensione dello schermo | 15.6" | Alias | - | |
| Ambiente: | Temperatura di stoccaggio. | -25 ~ 60 °C | Temperature operative. | 0 ~~ 50 °C |
| RoHS | Vibrazione | 1.0G (9,8 m/s2) |
| Caratteristiche dei pixel: | Risoluzione | 1920 ((RGB) × 1080, FHD | Punteggio (mm) | 00,05975 × 0,17925 (H × V) |
|---|---|---|---|---|
| Format pixel | Striscia verticale RGB | Pixel Pitch ((mm) | 0.17925×0.17925 (H×V) [141PPI] | |
| Dimensioni meccaniche: | Area attiva ((mm) | 344.16 ((H) × 193.59 ((V) | Superficie di Bezel ((mm) | - |
| Contorno Dim. ((mm) | 350.66 ((H) × 215.54 ((V) | Profondezza ((mm) | 2.4/2.6 (tipo/massimo) | |
| Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | Sottile (PCBA piatto, T≤3,2 mm) |
| Rapporto di aspetto | 169 (H:V) | Orientazione | Tipo di paesaggio | |
| Montaggio: | Senza | |||
| Altre specifiche: | Peso | 310 g (massimo) | Trattamento | Antiglare, rivestimento duro (3H) |
| Informazioni di base: | Luminanza ((cd/m2) | 300 (Typ.) | Rapporto di contrasto | 10001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 89/89/89/89 (tipo) | Modalità di visualizzazione | Nuova modalità 2, normalmente nera, trasmettitore. | |
| Migliore vista su | Simmetria | Risposta (s) | 8 (Tipo) (Tr+Td) | |
| Performance dei colori: | Coordinata bianca | X:0.313; Y:0.329 | Colori di visualizzazione | 16.7M (8-bit) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.25/1.40 (Tipo/Max.) ((5 punti) | |
| 1931 Color Gamlt: | Rapporto NTSC | 71% | sRGB | Copertura al 100% |
| Adobe RGB | 74% di copertura | DCI-P3 | 74% di copertura | |
| Rec.2020 | 53% di copertura | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Framerate: | 240 Hz |
|---|---|
| Scansione inversa: | - No, no. |
| Segnale elettrico: | Fornitura di tensione | 3.3V (tipo) | Fornitura corrente | 360/470mA (tipo/massimo) | ||
|---|---|---|---|---|---|---|
| Consumo | 1.19/1.56W (tipo/massimo) | |||||
| Tipo di segnale: | eDP (4 corsie), eDP1.4, HBR2 (5.4G/ corsia) | Tensione del segnale | - | |||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Collegamento | |||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| I-PEX | 20682-040E-02 | 1 pezzo | 40 perni | 0.4 mm | ||
| Caratteristiche della retroilluminazione: | Forma | - | Tipo | WLED | Posizione | Tipo di luce di bordo |
|---|---|---|---|---|---|---|
| Sostituzione | - | Quantità | - | Tempo di vita | 15K (min.) (ore) | |
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Incluso nell'interfaccia del segnale del pannello | ||
| Guidatore di retroilluminazione: | Con driver a LED | |||||
| Guida elettrica: | Fornitura di tensione | 5.0/12.0/21.0V (min./tipo/massimo) | Fornitura corrente | 206/224mA (tipo/massimo) | ||
| Consumo | 2.47/2.69W (tipo/massimo.) | |||||
LQ156M1JW03 supporta il display1920 ((RGB) × 1080(FHD) con rapporto di aspetto di 16:9 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 344,16 mm × 193,59 mm, dimensioni di contorno di 350,66 mm × 215.54 ((H) × 2.6(D) mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 310g (Max.), forma di Slim (PCBA Flat, T≤3.2mm).LQ156M1JW03 può fornire 300 cd/m2 luminosità del display 10001:1 rapporto di contrasto trasmissivo, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 8 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una tavolozza di 16,7M colori, anche con prestazioni di gamma di colori al 100% (sRGB).Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 15K oreLQ156M1JW03 utilizza eDP (4 Lanes) come sistema di ingresso del segnale, collegato da un connettore a 40 pin con tensione di alimentazione di 3.3V (Typ.).
