Dettagli:
|
| Modello: | LQ150U1LH22 | Dimensione diagonale: | 15" |
|---|---|---|---|
| Luminanza: | 150cd/m2 | Format pixel: | 1600 ((RGB) × 1200 [UXGA] 133PPI |
| Angolo di visione: | 45/45/10/30 | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -25 ~ 60 °C |
| Tipo di interfaccia: | LVDS (2 ch, 6-bit), 30 pin Collegatore | Fonte di luce: | CCFL (1 pezzo), 10K ore, con inverter |
| Evidenziare: | Schermo di CCFL TFT LCD,Esposizione LCD tagliente di SVGA |
||
LQ150 Serie LQ150U1LW22N LQ150U1LH22
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 150 (Tipico) | 45/45/10/30 (min.) | 15/30 (Tipo) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Alle sei. | TN, normalmente bianco, trasmissibile | 300: 1 (Tipico) (Trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| Variante bianca: | 1.45 (massimo) ((5 punti) | ||
| Dimensione del pannello: | 15.0" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 1600 ((RGB) × 1200 [UXGA] | Striscia verticale RGB | 0.1900×0.1900 [133PPI] | 0.0633 x 0.1900 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 304 ((H) × 228 ((V) | 307.5 ((H) × 231.5 ((V) | 317.3 ((H) × 242 ((V) | 7.0 (massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 43 (H:V) | Cuneo (PCBA piegato, T≥5,2 mm) | |
| Montaggio: | Fori di montaggio laterali (8-M2) sulla lunetta sinistra, destra | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 690 ± 10 g | - | Antiglare (Haze 25%), Rivestimento duro (2H), Antirriflessione | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| CCFL | Tipo di luce di bordo | 1 pezzo | Diritta. | 10K ((Min.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | Con inverter | Collegamento | ||||
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| molex | 52207-1690 | 10,0 mm | 16 perni | 1 pezzo | ||
| Guida elettrica: | Fornitura di tensione | Fornitura corrente | Consumo di energia | |||
| 9.0/21.0V (Min./Max.) | - | - | ||||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 660 mA (tipo) | - | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| - | LVDS (2 ch, 6-bit) | Collegamento | ||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| JAE | FI-XB30S-HF10 | 10,0 mm | 30 perni | 1 pezzo | LVDS-30P2C6B-020B | |

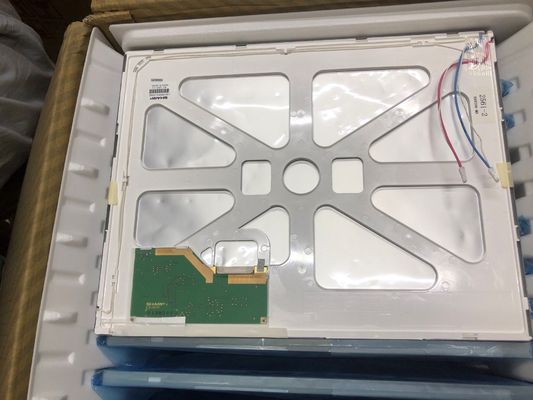

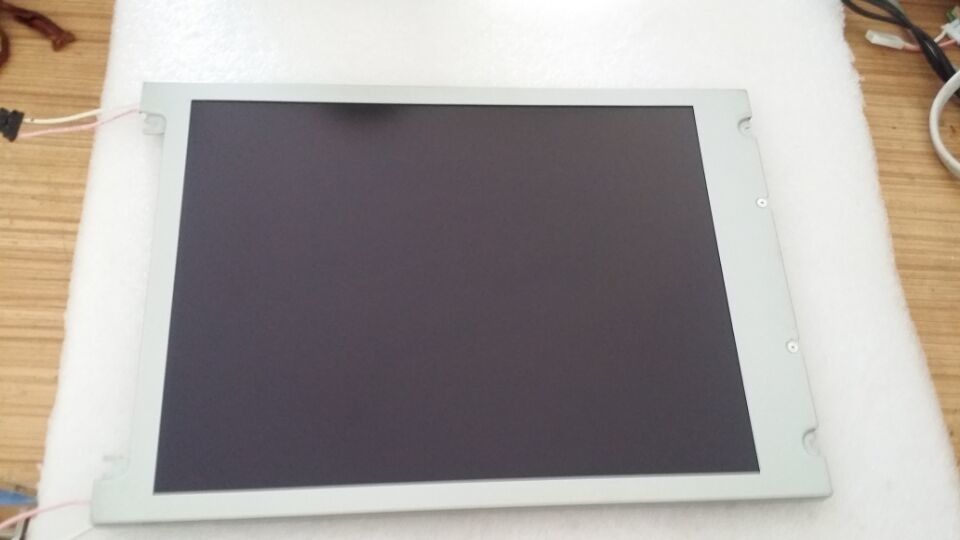

LQ150U1LH22 supporta il display1600 ((RGB) × 1200(UXGA) con rapporto di aspetto di 4:3 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 304 ((W) × 228 ((H) mm, dimensioni di contorno di 317.3 ((W) × 242 ((H) × 7 ((D) mm,dimensioni della zona di visualizzazione di 307,5 ((W) × 231,5 ((H) mm, con trattamento superficiale di Antiglare (Haze 25%), rivestimento duro (2H), antiriflesso, peso netto di 690±10g, forma di tipo di cuneo (PCBA Bent, T≥5,2mm).,Normalmente bianco, prodotto LCM trasmissibile, LQ150U1LH22 può fornire 150 cd/m2 luminosità del display 300:1 rapporto di contrasto trasmissibile, 45/45/10/30 (Min.)Direzione migliore di vista alle 6 , e tempo di risposta di 15/30 (Typ.) ((Tr/Td) ms. La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di 262K colori.Questo prodotto ha adottato 1 pcs CCFL come è il sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 10K ore, con l'inverter.
