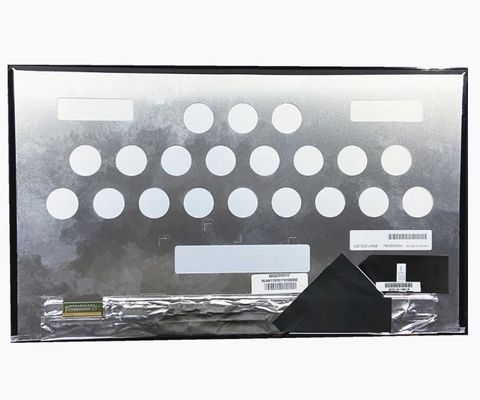

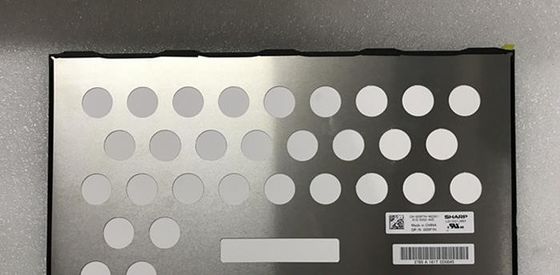

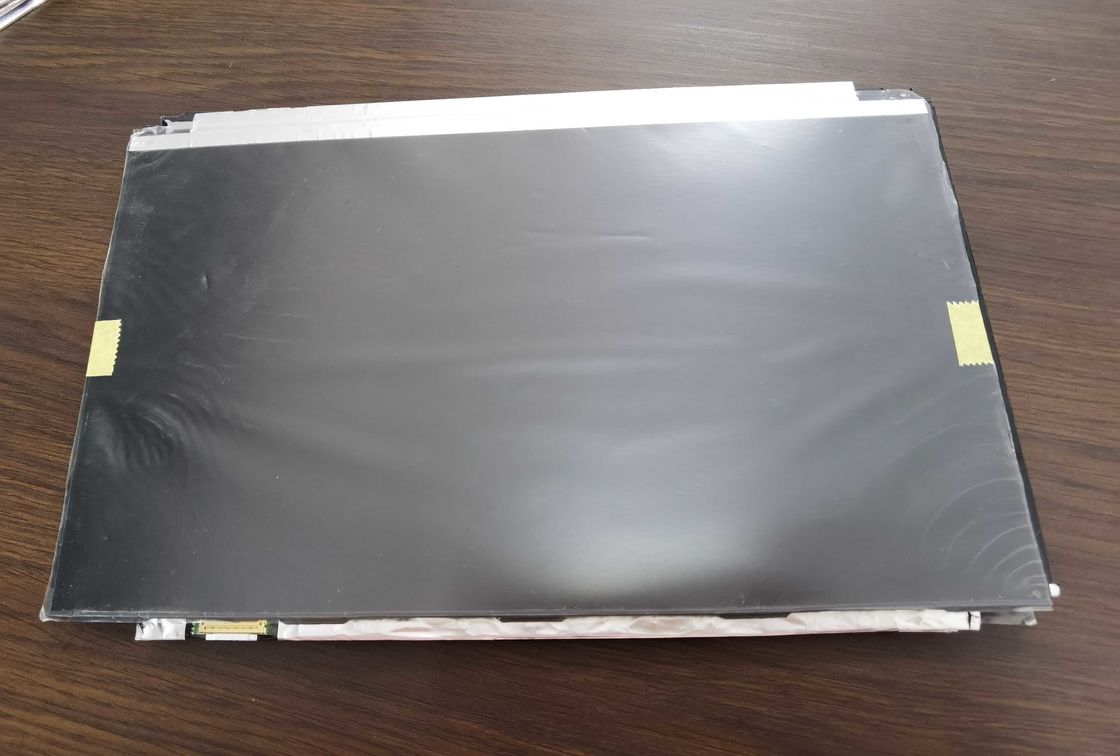

Dettagli:
|
| Nome del modello: | LQ133Z1JW23 | Luminanza: | 400cd/m2 |
|---|---|---|---|
| Dimensione dello schermo: | 13.3inch | Numero di pixel: | 3200 ((RGB) × 1800 276PPI |
| Angolo di visione: | 89/89/89/89 | Lampade di sfondo: | 7S8P WLED, 15K ore, con driver LED |
| Tipo di segnale: | eDP (4 corsie), connettore 40 pin | Max. Valutazioni: | Temperatura di conservazione: -25 ~ 60 °C Temperatura di funzionamento: 0 ~ 50 °C |
| Evidenziare: | Schermo di CCFL TFT LCD,Esposizione LCD tagliente di SVGA |
||
LQ133 Serie LQ133Z1JW26 LQ133Z1JW25 LQ133Z1JW23 LQ133Z1JW21 LQ133Z1JW01
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 400 (Tipico) | 89/89/89/89 (tipo) | 25 (Tipo) (Tr+Td) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Simmetria | VA, di solito nero, trasmissibile. | 1000: 1 (Tipico) (Trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamlt: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 71% | 100% | 74% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 74% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variante bianca: | 1.25/1.53 (Max.) | ||
| Dimensione del pannello: | 13.3 | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 3200 ((RGB) × 1800 | Striscia verticale RGB | 0.0918×0.0918 [276PPI] | 0.0306×0.0918 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 293.76 ((H) × 165.24 ((V) | - | 299.46 ((H) × 185.4 ((V) | 2.15/4.7 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 169 (H:V) | Sottile (PCBA piatto, T≤3,2 mm) | |
| Montaggio: | Senza | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 190/210 g (tipo/massimo) | - | Antiglare, rivestimento duro (3H) | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 7S8P | 8 corde | 15K (Tip.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | Con driver a LED | Incluso nell'interfaccia del segnale del pannello | ||||
| Guida elettrica: | Fornitura di tensione | Fornitura corrente | Consumo di energia | |||
| 5.0/12.0/15.0V (min./tipo/massimo) | 267.5/295mA (tipo/massimo) | 3.21/3.54W (tipo/massimo.) | ||||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 455/545mA (tipo/massimo) | 1.5/1.8W (tipo/massimo.) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| eDP (4 corsie) | Collegamento | |||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| I-PEX | 20525-040E-02 | 0.4 mm | 40 perni | 1 pezzo | ||
LQ133Z1JW23 supporta il display3200 ((RGB) × 1800con un rapporto di aspetto di 16:9 (W:H), i cui pixel sono disposti in Striscia Verticale RGB, secondo i calcoli di Panelook la densità di pixel è di 276 PPI.ha una superficie attiva di 293.76 ((W) × 165.24 ((H) mm, contour size of 299.46 ((W) × 185.4 ((H) × 4.7 ((D) mm, con trattamento superficiale di Antiglare, Hard coating (3H), peso netto di 190/210g (Typ./Max.), forma style di Slim (PCBA Flat, T≤3.2mm).Come veterano, Normalmente nero, prodotto LCM trasmissivo, LQ133Z1JW23 può fornire 400 cd/m2 luminosità del display 1000:1 rapporto di contrasto trasmissivo, 89/89/89/89 (Tipo.)La migliore direzione di visione su Symmetry., e tempo di risposta di 25 (Typ.) ((Tr+Td) ms. La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una tavolozza di 16,7M colori,anche con prestazioni di gamma di colori 100% (sRGB). Questo prodotto ha adottato il sistema di retroilluminazione 7S8P WLED che è stato posizionato come tipo di luce Edge e ha una durata di vita di 15K ore, con driver LED.
