Dettagli:
|
Modello del pannello: | LQ133M1JW02 | dimensione del pannello: | 13.3inch |
---|---|---|---|
Angolo di visione: | 89/89/89/89 | LUMINOSITÀ: | un ² di 330 cd/m (tipo.) |
RISOLUZIONE: | 1920 (RGB) × 1080, FHD, 166PPI | Ambiente: | Impiegati di funzionamento.: 0 ~ °C 50; Impiegati di stoccaggio.: -20 ~ °C 60 |
Interfaccia di segnale: | EDP (2 vicoli), eDP1.3, HBR1 (2.7G/lane), un connettore di 30 perni | Tipo della lampada: | 8S8P WLED, ore 10K, con il driver del LED |
Evidenziare: | Pannello di LVDS TFT LCD,Esposizione tagliente di SVGA TFT LCD |

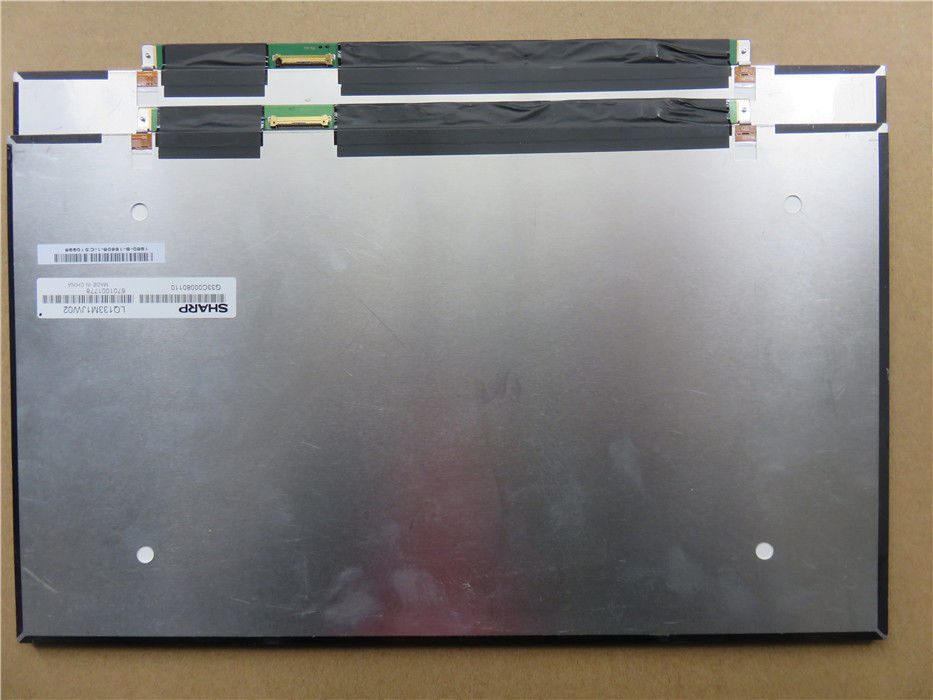

LQ133 serie LQ133M1JW03 LQ133M1JW02 LQ133M1JW01
Caratteristiche del pixel: | Risoluzione | 1920 (RGB) ×1080, FHD | Dot Pitch (millimetri) | 0.051×0.153 (H×V) |
---|---|---|---|---|
Formato del pixel | Banda verticale di RGB | Passo del pixel (millimetri) | 0.153×0.153 (H×V) [166PPI] | |
Dimensione meccanica: | Area attiva (millimetri) | 293,76 (H) × 165,24 (V) | Area dell'incastonatura (millimetri) | - |
Descriva tenue. (millimetro) | 305,2 (H) × 188,1 (V) | Profondità (millimetri) | 2.5/2.85 (tipo. /Max.) | |
Caratteristiche del profilo: | Stile della forma | Rettangolo piano | Forma del profilo | Esile (piano di PCBA, T≤3.2mm) |
Allungamento | 16:9 (H: V) | Orientamento | Tipo del paesaggio | |
Montaggio: | Senza | |||
L'altra spec.: | Peso | 225g (massimo) | Trattamento | Rivestimento anabbaglianti e duri (3H) |
Informazioni di base: | Luminanza (² di cd/m) | 330 (tipo.) | Rapporto di contrasto | 1000:1 (tipo.) (Transmissive) |
---|---|---|---|---|
Angolo di visione | 89/89/89/89 (tipo.) (CR≥10) | Modo di esposizione | IPS, normalmente nero, Transmissive | |
Migliore vista sopra | Simmetria | Risposta (spettrografia di massa) | 25 (tipo.) (Tr+Td) | |
Prestazione di colore: | Coordinata bianca | X: 0,313; Y: 0,329 | Colori dell'esposizione | 16.7M (8 bit) |
Temperatura del colore | 6485K | Uniformità bianca | 1.25/1.40 (tipo. /Max.) (5 punti) | |
1931 colore Gamlt: | Rapporto di NTSC | 71% | sRGB | copertura 100% |
Adobe RGB | copertura di 74% | DCI-P3 | copertura di 74% | |
Rec.2020 | copertura di 53% | Osservazioni | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
Segnale elettrico: | Rifornimento di tensione | 3.3V (tipo.) | Rifornimento corrente | 180/270mA (tipo. /Max.) | ||
---|---|---|---|---|---|---|
Consumo | 0.59W (tipo.) | |||||
Tipo del segnale: | EDP (2 vicoli), eDP1.3, HBR1 (2.7G/lane) | Tensione del segnale | - | |||
Caratteristiche dell'interfaccia: | Posizione | Tipo | Connettore | |||
Dettaglio dell'interfaccia: | Marca | Modello | Quantità | Perni | Passo | Pin Configuration |
I-PEX | 20455-030E-12 | pc 1 | 30 perni | 0,5 millimetri | EDP-30P2L-020A |
Caratteristiche della lampadina: | Forma | 8 corde | Tipo | WLED | Posizione | Tipo della luce di sfondo |
---|---|---|---|---|---|---|
Sostituzione | - | Quantità | 8S8P | Tempo di vita | 10K (tipo.) (ore) | |
Caratteristiche dell'interfaccia: | Posizione | - | Tipo | Incluso nell'interfaccia di segnale del pannello | ||
Driver della lampadina: | Con il driver del LED | |||||
Driver Electrical: | Rifornimento di tensione | 7.0/12.0/21.0V (minuto/tipo. /Max.) | Rifornimento corrente | 299/341mA (tipo. /Max.) | ||
Consumo | 3.59W (tipo.) |
LQ133M1JW02 supporto di visualizzazione 1920 (RGB) ×1080 (FHD) con l'allungamento del 16:9 (W: H), di cui i pixel sono sistemati nella banda verticale di RGB. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 293,76 (W)×165.24 (H) millimetro, una dimensione del profilo di 305,2 (W)×188.1 (H)×2.85 (D) millimetro, con il trattamento di superficie di rivestimento anabbagliante e duro (3H), peso netto di 225g (massimo), stype di forma di esile (piano di PCBA, T≤3.2mm). Come IPS, il prodotto normalmente nero e Transmissive di LCM, la latta LQ133M1JW02 fornisce il rapporto transimissive di contrasto di 1000:1 di luminosità dell'esposizione del ² di 330 cd/m, 89/89/89/89 (tipo.) (CR≥10) (L/R/U/D) l'angolo di visione, la migliore direzione di visualizzazione sulla simmetria e un tempo di reazione 25 (tipo.) (Tr+Td) di spettrografia di massa scala di grigi o la luminosità del sotto-pixel è determinato con un segnale della scala di grigi di 8 bit per ogni punto, così presentando una tavolozza dei colori di 16.7M, anche con la prestazione della gamma 100% (sRGB) di colore. Questo prodotto ha adottato 8S8P WLED poichè è sistema della lampadina che è stato disposto come tipo della luce di sfondo e si diverte delle ore 10K, con il driver del LED.
