Dettagli:
|
Modello del pannello: | LQ125T1JW02 | dimensione del pannello: | 12,5» |
---|---|---|---|
LUMINOSITÀ: | ² di 340cd/m | RISOLUZIONE: | 2560 (RGB) ×1440, quadrato-HD, 235PPI |
Angolo di visione: | 89/89/89/89 | Interfaccia di segnale: | EDP (4 vicoli), un connettore di 40 perni |
Tipo della lampada: | WLED, ore 15K, con il driver del LED | Ambiente: | Impiegati di funzionamento.: 0 ~ °C 50; Impiegati di stoccaggio.: -20 ~ °C 60 |
Evidenziare: | Pannello di LVDS TFT LCD,Esposizione tagliente di SVGA TFT LCD |
Caratteristiche del pixel: | Formato del pixel | 2560 (RGB) ×1440 [quadrato-HD] | Dot Pitch | 0.036×0.108 millimetro (H×V) |
---|---|---|---|---|
Configurazione | Banda verticale di RGB | Passo del pixel | 0.108×0.108 millimetro (H×V) [235PPI] | |
Dimensione meccanica: | Area di esposizione | 276.48×155.52 millimetro (H×V) | Area dell'incastonatura | - |
Descriva tenue. | 282.68×178.66 millimetro (H×V) | Profondità del profilo | 2.1/2.3 (tipo. /Max.) millimetri | |
Caratteristiche del profilo: | Fattore forma | Rettangolo piano | Orientamento | Tipo del paesaggio |
Allungamento | 16:9 (H: V) | Modelli lo stile | Esile (piano di PCBA, T≤3.2mm) | |
Fori & sostegni: | Senza | |||
Altre caratteristiche: | Peso | 175g (massimo) | Superficie | Rivestimento anabbaglianti e duri (2H) |
Informazioni di base: | Luminosità | un ² di 340 cd/m (tipo.) | Rapporto di contrasto | 1000:1 (tipo.) (Transmissive) |
---|---|---|---|---|
Angolo di visione | 89/89/89/89 (tipo.) (CR≥10) | Modo ottico | IPS, normalmente nero, Transmissive | |
Direzione d'esame | Simmetria | Tempo di reazione | 25 (tipo.) (Tr+Td) (spettrografia di massa) | |
Prestazione di colore: | Cromaticità | Wx: 0,313; Wy: 0,329 | Numeri di colore | 16.7M (8 bit) |
Temperatura del colore | 6485K | Uniformità bianca | 1.40/1.60 (tipo. /Max.) (13 punti) |
Caratteristiche della lampadina: | Forma della lampada | - | Tipo della lampada | WLED | Tempo di vita | 15K (minuto) (ore) |
---|---|---|---|---|---|---|
Sostituzione | - | Importo | - | Posizione | Tipo della luce di sfondo | |
Caratteristiche dell'interfaccia: | Tipo | Incluso nell'interfaccia di segnale del pannello | Posizione | - | Driver della lampada | Con il driver del LED |
Driver Electrical: | Input di tensione | 5.0/12.0/21.0V (minuto/tipo. /Max.) | Input corrente | - | ||
Consumo | 2.64/2.91W (tipo. /Max.) |
Sistema di segnale: | EDP (4 vicoli) | Tensione di logica | - | |||
---|---|---|---|---|---|---|
Segnale elettrico: | Input di tensione | 3.3V (tipo.) | Input corrente | 406/785mA (tipo. /Max.) | ||
Consumo | 1.34/2.59W (tipo. /Max.) | |||||
Caratteristiche dell'interfaccia: | Tipo | Connettore | Posizione | |||
Dettaglio del connettore: | Marca | Modello | Pin Pitch | Perni | Importo | Configurazione |
I-PEX | 20455-040E-12 | 0,5 millimetri | 40 perni | pc 1 |

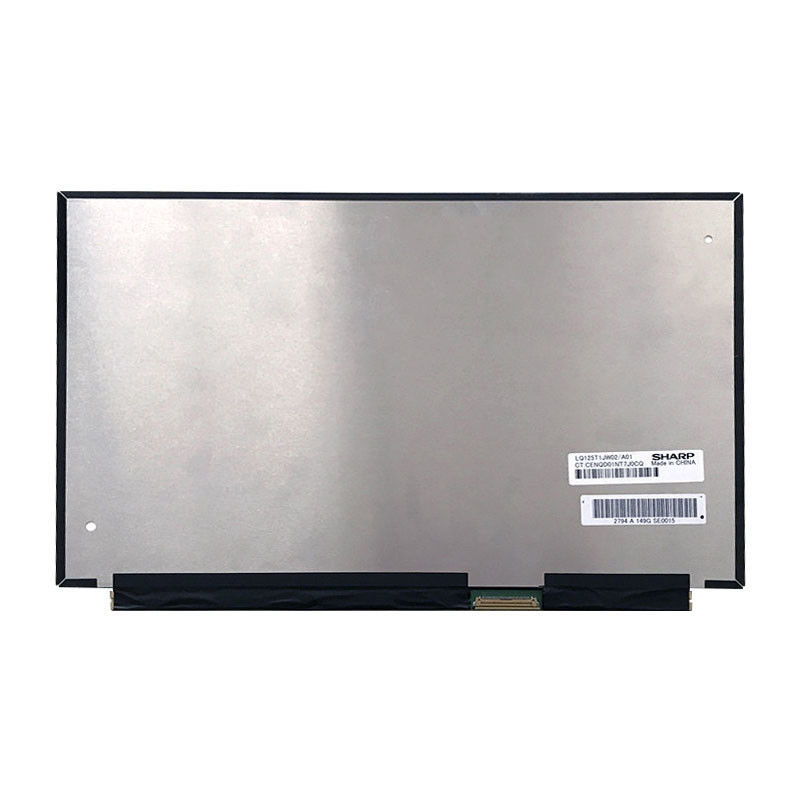

LQ125T1JW02 supporto di visualizzazione 2560 (RGB) ×1440 (quadrato-HD) con l'allungamento del 16:9 (W: H), di cui i pixel sono sistemati nella banda verticale di RGB. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 276,48 (W)×155.52 (H) millimetro, una dimensione del profilo di 282,68 (W)×178.66 (H)×2.3 (D) millimetro, con il trattamento di superficie di rivestimento anabbagliante e duro (2H), peso netto di 175g (massimo), stype di forma di esile (piano di PCBA, T≤3.2mm). Come IPS, il prodotto normalmente nero e Transmissive di LCM, la latta LQ125T1JW02 fornisce il rapporto transimissive di contrasto di 1000:1 di luminosità dell'esposizione del ² di 340 cd/m, 89/89/89/89 (tipo.) (CR≥10) (L/R/U/D) l'angolo di visione, la migliore direzione di visualizzazione sulla simmetria e un tempo di reazione 25 (tipo.) (Tr+Td) di spettrografia di massa scala di grigi o la luminosità del sotto-pixel è determinato con un segnale della scala di grigi di 8 bit per ogni punto, così presentando una tavolozza dei colori di 16.7M, anche con la prestazione della gamma 72% (NTSC) di colore. Questo prodotto ha adottato WLED poichè è sistema della lampadina che è stato disposto come tipo della luce di sfondo e si diverte delle ore 15K, con il driver del LED.
