Dettagli:
|
Marca del pannello: | Tagliente | Modello del pannello: | LQ084V1DG22 |
---|---|---|---|
Tipo della lampada: | 1 pc CCFL, ore 50K | Interfaccia di segnale: | RGB parallelo (1 ch, 6 pungenti), un connettore di 31 perno |
LUMINOSITÀ: | un ² di 300 cd/m (tipo.) | dimensione del pannello: | 8.4INCH |
RISOLUZIONE: | 640 (RGB) ×480, VGA, 94PPI | Ambiente: | Funzionamento temporaneo.: 0 ~ °C 55; Stoccaggio temporaneo.: -25 ~ °C 70 |
Evidenziare: | Pannello LCD industriale di CCFL LVDS,Pannello del NEC TFT di CCFL |

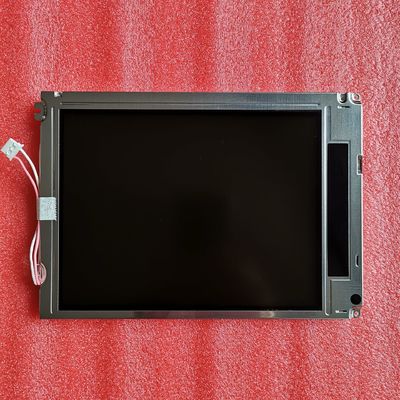

LQ084 serie LQ084V1DG22 LQ084V1DG21E LQ084V1DG21
Dimensione del pannello: | A 8,4 pollici | |||
---|---|---|---|---|
Caratteristiche del pixel: | Risoluzione | Disposizione del pixel | Dot Pitch (W×H) | Passo del pixel (W×H) |
640 (RGB) ×480, VGA | Banda verticale di RGB | 0.089×0.270 millimetro | 0.267×0.270 millimetro [94PPI] | |
Dimensione meccanica: | Area attiva (W×H) | Area dell'incastonatura (W×H) | Dimensione del profilo (W×H) | Profondità del profilo |
170.88×129.6 millimetro | 175.9×134.6 millimetro | 216×152.4 millimetro | 12,0 (tipo.) millimetri | |
Caratteristiche del profilo: | Stile della forma | Allungamento | Orientamento | Modelli lo stile |
Rettangolo piano | 4:3 (W: H) | Tipo del paesaggio | ||
Fissazione: | Fori di montaggio del fronte (4 pc) | |||
Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
- | 410±20g | Anabbagliante (foschia 28%), rivestimento duro (3H) |
Informazioni di base: | Luminosità | Modo operativo | Rapporto di contrasto |
---|---|---|---|
un ² di 300 cd/m (tipo.) | TN, normalmente bianco, Transmissive | 250:1 (tipo.) (Transmissive) | |
Angolo di visione (L/R/U/D) | Direzione d'esame | Velocità di risposta | |
55/55/55/40 (tipo.) (CR≥10) | 12 in punto | 20/40 (tipo.) (Tr/Td) (spettrografia di massa) | |
Colore dell'esposizione: | Temperatura del colore | Importo di colore | Cromaticità bianca di colore |
6172K | 262K (6 bit) | X: 0,319; Y: 0,329 | |
Variazione di luminanza: | 1,45 (massimo) (5 punti) |
Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
---|---|---|---|---|---|---|
410/460mA (tipo. /Max. VCC=3.3V) (ICC) | 3.3/5.0V (tipo.) (VCC) | - | ||||
Tensione per i segnali dell'esposizione: | VIL≤0.3VCC; 0.7VCC≤VIH | |||||
Caratteristiche dell'interfaccia: | Posizione | Tipo | Interfaccia | |||
- | Connettore | RGB parallelo (1 ch, bit 6) | ||||
Interfaccia di segnale: | Marca | Modello | Importo | Pin Pitch | Perni | Pin Assignment |
ORE | DF9BA-31P-1V | pc 1 | 1,0 millimetri | 31 perno | DRGB-31P1C6B-010K |
Caratteristiche della lampadina: | Tipo | Posizione | Forma | Importo | Vita (ore) | Sostituzione |
---|---|---|---|---|---|---|
CCFL | - | - | pc 1 | 50K (tipo.) | - | |
CCFL elettrico: | Input corrente | Input di tensione | Consumo | |||
2.0/6.0/6.5mA (minuto/tipo. /Max.) | 4.1W (tipo.) | |||||
Tensione d'apertura | Frequenza della lampada | |||||
1300/1500V (massimo) (Ta=+25/0℃) | 20/45/70 di chilociclo (minuto/tipo. /Max.) | |||||
Caratteristiche dell'interfaccia: | Posizione | Tipo | Driver di CCFL | |||
- | Connettore | |||||
Dettaglio dell'interfaccia | Marca | Modello | Importo | Pin Pitch | Perni | Pin Assignment |
JST | BHR-03VS-1 | pc 1 | 4,0 millimetri | 3 perni | BLL-3PINS-HNL |
LQ084V1DG22 supporto di visualizzazione 640 (RGB) ×480 (VGA) con l'allungamento del 4:3 (W: H), di cui i pixel sono sistemati nella banda verticale di RGB. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 170,88 (W)×129.6 (H) millimetro, una dimensione del profilo di 216 (W)×152.4 (H) millimetro, osservante una dimensione di area di 175,9 (W)×134.6 (H) millimetro, con il trattamento di superficie di anabbagliante (foschia 28%), rivestimento duro (3H), peso netto di 410±20g. Come TN, il prodotto normalmente bianco e Transmissive di LCM, la latta LQ084V1DG22 fornisce il rapporto transimissive di contrasto di 250:1 di luminosità dell'esposizione del ² di 300 cd/m, 55/55/55/40 (tipo.) (CR≥10) (L/R/U/D) l'angolo di visione, la migliore direzione di visualizzazione su 12 in punto e un tempo di reazione di 20/40 (tipo.) (Tr/Td) di spettrografia di massa scala di grigi o la luminosità del sotto-pixel è determinato con un segnale della scala di grigi di 6 bit per ogni punto, così presentando una tavolozza dei colori 262K. Questo prodotto ha adottato 1 i pc CCFL poichè è sistema della lampadina e divertirsi delle ore 50K.
