Dettagli:
|
Marca del pannello: | Tagliente | Modello del pannello: | LQ084V1DG21E |
---|---|---|---|
LUMINOSITÀ: | un ² di 300 cd/m (tipo.) | dimensione del pannello: | 8,4" |
Tipo della lampada: | 1 pc CCFL, ore 50K | Interfaccia di segnale: | RGB parallelo (1 ch, 6 pungenti), un connettore di 31 perno |
RISOLUZIONE: | 640 (RGB) ×480, VGA, 94PPI | Ambiente: | Funzionamento temporaneo.: 0 ~ °C 55; - |
Evidenziare: | Pannello LCD industriale di CCFL LVDS,Pannello del NEC TFT di CCFL |
LQ084 serie LQ084V1DG22 LQ084V1DG21E LQ084V1DG21
Caratteristiche del pixel: | Formato del pixel | 640 (RGB) ×480 [VGA] | Dot Pitch | 0.089×0.270 millimetro (H×V) |
---|---|---|---|---|
Configurazione | Banda verticale di RGB | Passo del pixel | 0.267×0.270 millimetro (H×V) [94PPI] | |
Dimensione meccanica: | Area di esposizione | 170.88×129.6 millimetro (H×V) | Area dell'incastonatura | 175.9×134.6 millimetro (H×V) |
Descriva tenue. | 216×152.4 millimetro (H×V) | Profondità del profilo | 12,0 (tipo.) millimetri | |
Caratteristiche del profilo: | Fattore forma | Rettangolo piano | Orientamento | Tipo del paesaggio |
Allungamento | 4:3 (H: V) | Modelli lo stile |
Informazioni di base: | Luminosità | un ² di 300 cd/m (tipo.) | Rapporto di contrasto | 250:1 (tipo.) (Transmissive) |
---|---|---|---|---|
Angolo di visione | 55/55/55/40 (tipo.) (CR≥10) | Modo ottico | TN, normalmente bianco, Transmissive | |
Direzione d'esame | - | Tempo di reazione | 20/40 (tipo.) (Tr/Td) (spettrografia di massa) | |
Prestazione di colore: | Cromaticità | - | Numeri di colore | 262K (6 bit) |
Caratteristiche della lampadina: | Forma della lampada | - | Tipo della lampada | CCFL | Tempo di vita | 50K (tipo.) (ore) |
---|---|---|---|---|---|---|
Sostituzione | Sostituibile (LQ0DDB0004) | Importo | pc 1 | Posizione | Tipo della luce di sfondo (lato inferiore) | |
Lampada elettrica: | Input di tensione | Input corrente | 2.0/6.0/6.5mA (minuto/tipo. /Max.) | |||
Frequenza | 20/45/70 di chilociclo (minuto/tipo. /Max.) | Tensione di espulsione | 1300/1500V (massimo) (Ta=+25/0℃) | |||
Consumo | 4.1W (tipo.) | |||||
Caratteristiche dell'interfaccia: | Tipo | Connettore | Posizione | - | Driver della lampada | - |
Dettaglio dell'interfaccia: | Marca | Modello | Pin Pitch | Perni | Importo | Configurazione |
JST | BHR-03VS-1 | 4,0 millimetri | 3 perni | pc 1 | BLL-3PINS-HNL |

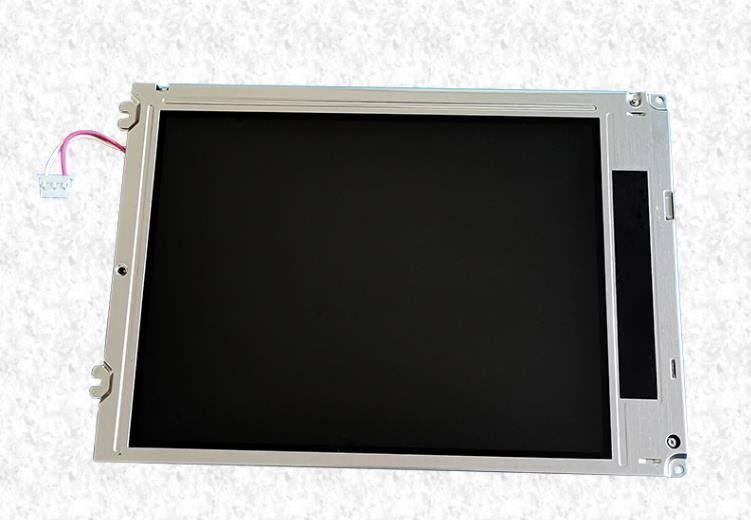

LQ084V1DG21E supporto di visualizzazione 640 (RGB) ×480 (VGA) con l'allungamento del 4:3 (W: H), di cui i pixel sono sistemati nella banda verticale di RGB. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 170,88 (W)×129.6 (H) millimetro, una dimensione del profilo di 216 (W)×152.4 (H) millimetro, osservante una dimensione di area di 175,9 (W)×134.6 (H) millimetro. Come TN, il prodotto normalmente bianco e Transmissive di LCM, latta di LQ084V1DG21E fornisce il rapporto transimissive di contrasto di 250:1 di luminosità dell'esposizione del ² di 300 cd/m, 55/55/55/40 (tipo.) (CR≥10) (L/R/U/D) l'angolo di visione e un tempo di reazione di 20/40 (tipo.) (Tr/Td) di spettrografia di massa scala di grigi o la luminosità del sotto-pixel è determinato con un segnale della scala di grigi di 6 bit per ogni punto, così presentando una tavolozza dei colori 262K. Questo prodotto ha adottato 1 i pc CCFL poichè è sistema della lampadina che è stato disposto come tipo della luce di sfondo (lato inferiore) e divertirsi delle ore 50K.
