Dettagli:
|
Dimensioni dello schermo: | A 5,7 pollici | Name di modello: | LQ057Q3DC03 |
---|---|---|---|
Angolo di visione: | 80/80/80/65 (tipo.) | Luminanza: | un ² di 500 cd/m (tipo.) |
Numero del pixel: | 320×240 (RGB) (QVGA) 70PPI | Lampadina: | WLED, ore 50K, con il driver del LED |
Max. Ratings: | Impiegati di stoccaggio.: -30 ~ 80 impiegati di funzionamento del °C.: -30 ~ °C 80 | Tipo del segnale: | RGB parallelo (1 ch, bit 6), un connettore di 33 perni |
Evidenziare: | Esposizione tagliente di QVGA TFT LCD,Pannello tagliente di TFT di simmetria |
LQ057 serie LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
Caratteristiche del pixel: | Formato del pixel | 320×240 (RGB) [QVGA] | Dot Pitch | 0.360×0.120 millimetro (H×V) |
---|---|---|---|---|
Configurazione | Banda orizzontale di RGB | Passo del pixel | 0.360×0.360 millimetro (H×V) [70PPI] | |
Dimensione meccanica: | Area di esposizione | 115.2×86.4 millimetro (H×V) | Area dell'incastonatura | 121.0×92.2 millimetro (H×V) |
Descriva tenue. | 144×104.6 millimetro (H×V) | Profondità del profilo | 12.3±0.5 millimetro | |
Caratteristiche del profilo: | Fattore forma | Rettangolo piano | Orientamento | Tipo del paesaggio |
Allungamento | 4:3 (H: V) | Modelli lo stile | ||
Fori & sostegni: | Fori di montaggio posteriori (4-Φ2.6) | |||
Altre caratteristiche: | Peso | 210g (massimo) | Superficie | Abbaglia (foschia 0%), il rivestimento duro (2H) |
Informazioni di base: | Luminosità | un ² di 500 cd/m (tipo.) | Rapporto di contrasto | 350:1 (minuti) (Transmissive) |
---|---|---|---|---|
Angolo di visione | 80/80/80/65 (tipo.) (CR≥10) | Modo ottico | TN, normalmente bianco, Transmissive | |
Direzione d'esame | 12 in punto | Tempo di reazione | 30 (tipo.) (Tr+Td) (spettrografia di massa) | |
Prestazione di colore: | Cromaticità | Wx: 0,313; Wy: 0,329 | Numeri di colore | 262K (6 bit) |
Temperatura del colore | 6485K | Uniformità bianca | - |
Caratteristiche della lampadina: | Forma della lampada | - | Tipo della lampada | WLED | Tempo di vita | 50K (tipo.) (ore) |
---|---|---|---|---|---|---|
Sostituzione | - | Importo | - | Posizione | Tipo della luce di sfondo | |
Caratteristiche dell'interfaccia: | Tipo | Connettore | Posizione | - | Driver della lampada | Con il driver del LED |
Dettaglio dell'interfaccia: | Marca | Modello | Pin Pitch | Perni | Importo | Configurazione |
JST | SM06B-SRSS-TB (SE) (SN) | 1,0 millimetri | 6 perni | pc 1 | ||
Driver Electrical: | Input di tensione | 11.2/12.0/12.6V (minuto/tipo. /Max.) | Input corrente | 200/250mA (tipo. /Max.) |
Sistema di segnale: | RGB parallelo (1 ch, bit 6) | Tensione di logica | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||
---|---|---|---|---|---|---|
Segnale elettrico: | Input di tensione | 3.3V (tipo.) | Input corrente | 10/30mA (tipo. /Max.) | ||
Caratteristiche dell'interfaccia: | Tipo | Connettore | Posizione | - | ||
Dettaglio del connettore: | Marca | Modello | Pin Pitch | Perni | Importo | Configurazione |
ORE | FH12-33S-0.5Shipping e trattare (55) | 0,5 millimetri | 33 perni | pc 1 | DRGB-33P1C6B-015A |

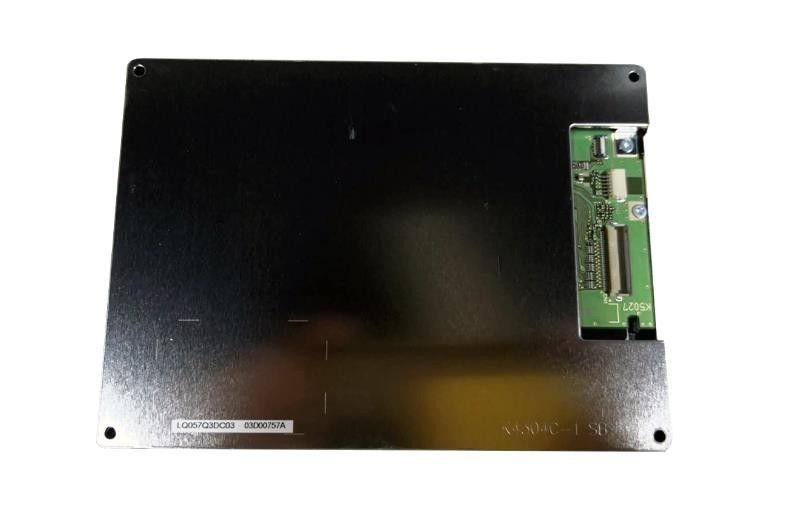

LQ057Q3DC03 supporto di visualizzazione 320×240 (RGB) (QVGA) con l'allungamento del 4:3 (W: H), di cui i pixel sono sistemati nella banda orizzontale di RGB. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 115,2 (W)×86.4 (H) millimetro, una dimensione del profilo di 144 (W)×104.6 (H)×12.8 (D) millimetro, osservante una dimensione di area di 121,0 (W)×92.2 (H) millimetro, con il trattamento di superficie di abbagliamento (foschia 0%), rivestimento duro (2H), peso netto di 210g (massimo). Come TN, il prodotto normalmente bianco e Transmissive di LCM, la latta LQ057Q3DC03 fornisce il rapporto transimissive di contrasto di 350:1 di luminosità dell'esposizione del ² di 500 cd/m, 80/80/80/65 (tipo.) (CR≥10) (L/R/U/D) l'angolo di visione, la migliore direzione di visualizzazione su 12 in punto e un tempo di reazione 30 (tipo.) (Tr+Td) di spettrografia di massa scala di grigi o la luminosità del sotto-pixel è determinato con un segnale della scala di grigi di 6 bit per ogni punto, così presentando una tavolozza dei colori 262K. Questo prodotto ha adottato WLED poichè è sistema della lampadina che è stato disposto come tipo della luce di sfondo e si diverte delle ore 50K, con il driver del LED.
