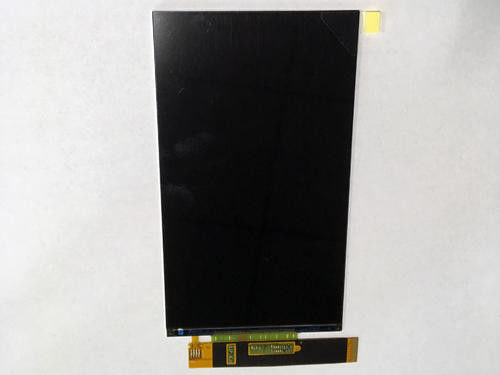

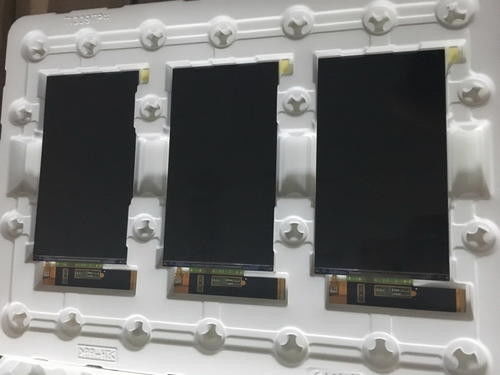

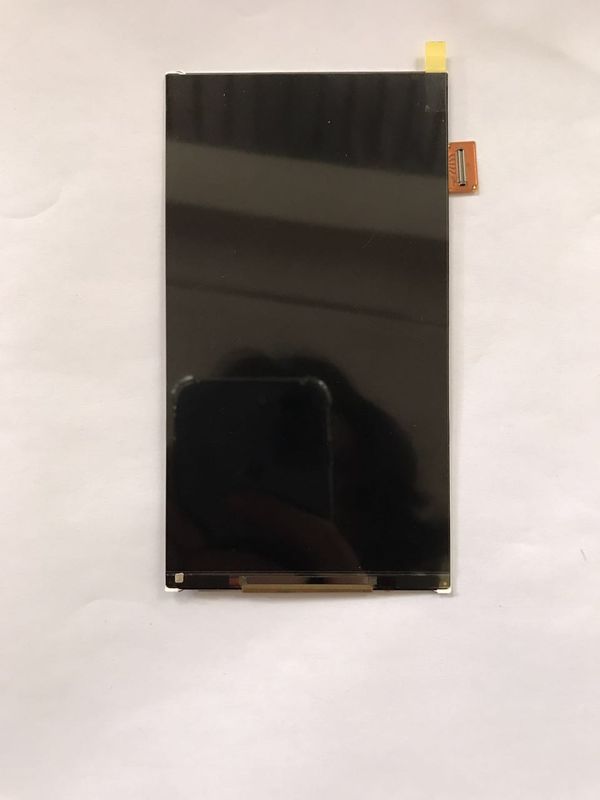

Dettagli:
|
Marca: | Tagliente | Modello: | LQ055T3SX03 |
---|---|---|---|
Formato del pixel: | 1080 (RGB) ×1920 [FHD] 403PPI | Luminanza: | un ² di 450 cd/m (tipo.) |
Dimensione diagonale: | A 5,5 pollici | Sorgente luminosa: | WLED [6S2P], SENZA driver |
Tipo di interfaccia: | MIPI (4 vicoli) di dati, un connettore di 30 perni | Ambiente: | Temperatura di funzionamento: -20 ~ °C 60; Temperatura di stoccaggio: -30 ~ °C 70 |
Evidenziare: | Esposizione tagliente di QVGA TFT LCD,Pannello tagliente di TFT di simmetria |
LQ055 serie LQ055T3SX03 LQ055T3SX02Z LQ055T3SX02
Informazioni di base: | Marca commerciale | Name di modello | Tipo | Alias di modello |
---|---|---|---|---|
TAGLIENTE | LQ055T3SX03 | Ossido TFT LCD, LCM | - | |
Valutazioni massime: | RoHS | Temperatura di funzionamento | Temperatura di stoccaggio | Livello di vibrazione |
-20 ~ °C 60 | -30 ~ °C 70 | - |
Informazioni di base: | Luminanza | Modo del lavoro | Rapporto di contrasto |
---|---|---|---|
un ² di 450 cd/m (tipo.) | Nuovo Mode2, normalmente nero, Transmissive | 1000:1 (tipo.) (Transmissive) | |
Buona vista a | Angolo di visione | Tempo di reazione | |
Simmetria | 80/80/80/80 (tipo.) (CR≥10) | 35 (massimo) (Tr+Td) (spettrografia di massa) | |
Colore dell'esposizione: | Temperatura del colore: | Colore di sostegno | Coordinata di colore |
6778K | 16.7M (8 bit) | X: 0,308; Y: 0,327 | |
1931 colore Gamlt: | Rapporto di NTSC | copertura dello sRGB | Copertura di Adobe RGB |
71% | 98% | 74% | |
Copertura DCI-P3 | Copertura Rec.2020 | Osservazioni | |
74% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Uniformità bianca: | 1.18/1.33 (tipo. /Max.) (9 punti) |
Dimensioni dello schermo: | 5,5" | |||
---|---|---|---|---|
Caratteristiche del pixel: | Numero del pixel | Formato del pixel | Dot Pitch (H×V) | Passo del pixel (H×V) |
1080 (RGB) ×1920, FHD | Banda verticale di RGB | 0.021×0.063 millimetro | 0.063×0.063 millimetro [403PPI] | |
Dimensione meccanica: | Area di esposizione (H×V) | Apertura dell'incastonatura (H×V) | Dimensione globale (H×V) | Profondità globale |
68.04×120.96 millimetro | - | 70.84×128.56 millimetro | 1.5±0.15 millimetro | |
Caratteristiche del profilo: | Forma della forma | Allungamento (H: V) | Orientamento | Modelli lo stile |
Rettangolo piano | 9:16 | Tipo del ritratto | ||
L'altra spec.: | Massachussets | Copertura del pannello | Trattamento di superficie | |
22.0g (tipo.) | - | - |
Segnale elettrico: | Tensione in ingresso | Corrente di ingresso | Consumo di energia | |||
---|---|---|---|---|---|---|
1.8/5.0/5.0V (tipo.) (IOVCC/VSP/VSN) | 22.3/8.3/8.1mA (tipo.) (IOICC/ISP/ISN) | - | ||||
Caratteristiche dell'interfaccia: | Tipo del segnale | Tipo fisico | Posizione dell'interfaccia | |||
MIPI (4 vicoli di dati) | Connettore | - | ||||
Dettaglio dell'interfaccia: | Marca commerciale | Name di modello | Importo | Perni | Pin Pitch | Pin Configuration |
molex | 503304-3010 | pc 1 | 30 perni | 0,4 millimetri |
Caratteristiche della lampadina: | Tipo | Posizione | Vita (ore) | Importo | Forma | Sostituzione |
---|---|---|---|---|---|---|
WLED | Tipo della luce di sfondo | - | 6S2P | 2 corde | - | |
WLED elettrico: | Tensione in ingresso | Corrente di ingresso | Consumo di energia | |||
17.4/18.6V (tipo. /Max.) | 20mA (tipo.) | |||||
Caratteristiche dell'interfaccia: | Driver State di WLED | Tipo fisico | Posizione dell'interfaccia | |||
Nessun | Incluso nell'interfaccia di segnale del pannello | - |
LQ055T3SX03 supporto di visualizzazione 1080 (RGB) ×1920 (FHD) con l'allungamento del 9:16 (W: H), di cui i pixel sono sistemati nella banda verticale di RGB, secondo il calcolo di Panelook che è densità del pixel è 403 PPI. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 68,04 (W)×120.96 (H) millimetro, una dimensione del profilo di 70,84 (W)×128.56 (H)×1.65 (D) millimetro, peso netto di 22.0g (tipo.). Come nuovo Mode2, il prodotto normalmente nero e Transmissive di LCM, la latta LQ055T3SX03 fornisce il rapporto transimissive di contrasto di 1000:1 di luminosità dell'esposizione del ² di 450 cd/m, 80/80/80/80 (tipo.) (CR≥10) (L/R/U/D) l'angolo di visione, la migliore direzione di visualizzazione sulla simmetria e un tempo di reazione 35 (massimo) (Tr+Td) di spettrografia di massa scala di grigi o la luminosità del sotto-pixel è determinato con un segnale della scala di grigi di 8 bit per ogni punto, così presentando una tavolozza dei colori di 16.7M, anche con la prestazione della gamma 70% (NTSC) di colore. Questo prodotto ha adottato 6S2P WLED poichè è sistema della lampadina che è stato disposto come tipo della luce di sfondo, driver esterno della lampadina ulteriormente è necessario.
