Dettagli:
|

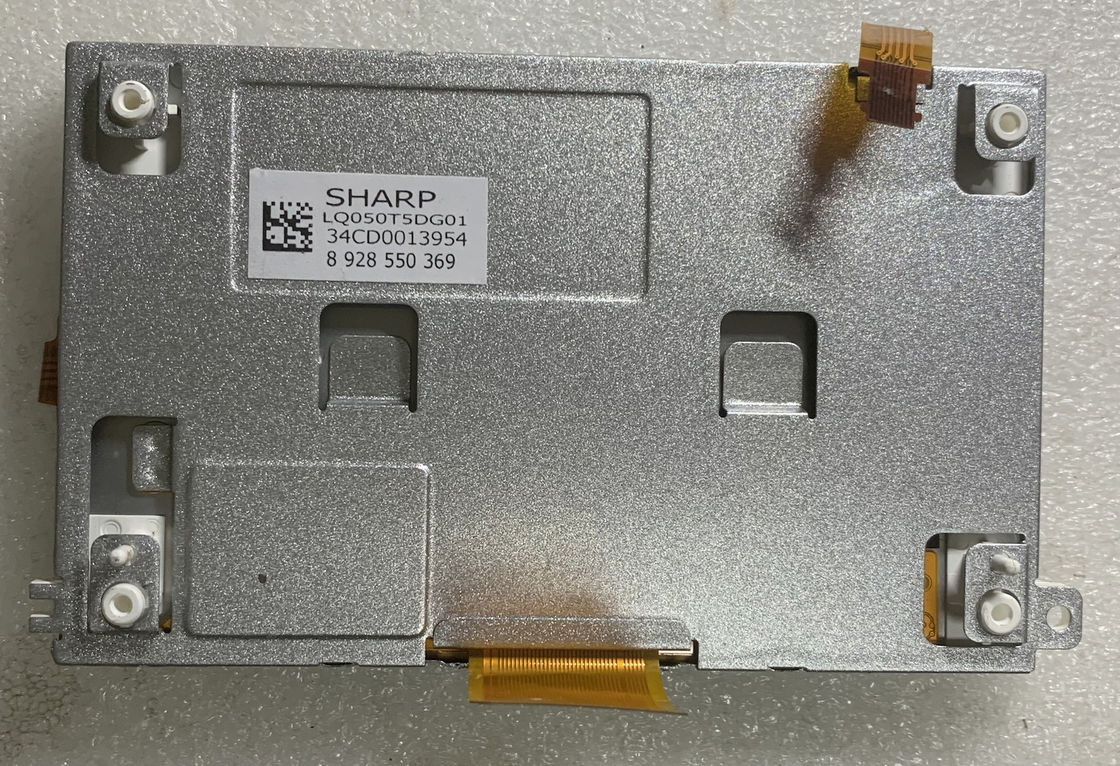

Modello: | LQ050T5DG01 | Marca: | Tagliente |
---|---|---|---|
Luminanza: | un ² di 600 cd/m (tipo.) | Angolo di visione: | 80/80/80/80 (tipo.) |
Dimensione diagonale: | A 5,0 pollici | Formato del pixel: | 400 (RGB) ×240 [WQVGA] 94PPI |
Tipo di interfaccia: | CMOS (1 ch, 6 pungenti), 40 perni FPC | Ambiente: | Temperatura di funzionamento: -30 ~ °C 85; Temperatura di stoccaggio: -40 ~ °C 85; Livello di vibraz |
Evidenziare: | Esposizione tagliente di QVGA TFT LCD,Pannello tagliente di TFT di simmetria |
LQ050 serie LQ050T5DG02 LQ050T5DG01
Dimensioni dello schermo: | 5,0" | |||
---|---|---|---|---|
Caratteristiche del pixel: | Numero del pixel | Formato del pixel | Dot Pitch (H×V) | Passo del pixel (H×V) |
400 (RGB) ×240, WQVGA | Banda verticale di RGB | 0.090×0.270 millimetro | 0.270×0.270 millimetro [94PPI] | |
Dimensione meccanica: | Area di esposizione (H×V) | Apertura dell'incastonatura (H×V) | Dimensione globale (H×V) | Profondità globale |
108×64.8 millimetro | 110.0×68.9 millimetro | 120.6×75.2 millimetro | 16.5±0.3 millimetro | |
Caratteristiche del profilo: | Forma della forma | Allungamento (H: V) | Orientamento | Modelli lo stile |
Rettangolo piano | 15:9 | Tipo del paesaggio | ||
L'altra spec.: | Massachussets | Copertura del pannello | Trattamento di superficie | |
110g (tipo.) | - | Anabbagliante |
Informazioni di base: | Luminanza | Modo del lavoro | Rapporto di contrasto |
---|---|---|---|
un ² di 600 cd/m (tipo.) | TN, normalmente bianco, Transmissive | 800:1 (tipo.) (Transmissive) | |
Buona vista a | Angolo di visione | Tempo di reazione | |
- | 80/80/80/80 (tipo.) (CR≥5) | 35 (tipo.) (Tr+Td) (spettrografia di massa) | |
Colore dell'esposizione: | Temperatura del colore: | Colore di sostegno | Coordinata di colore |
7886K | 262K (6 bit) | X: 0,295; Y: 0,310 | |
1931 colore Gamlt: | Rapporto di NTSC | copertura dello sRGB | Copertura di Adobe RGB |
51% | 71% | 53% | |
Copertura DCI-P3 | Copertura Rec.2020 | Osservazioni | |
53% | 38% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Uniformità bianca: | 1,43 (massimo) (9 punti) |
Caratteristiche della lampadina: | Tipo | Posizione | Vita (ore) | Importo | Forma | Sostituzione |
---|---|---|---|---|---|---|
WLED | Tipo della luce di sfondo | 10K (minuto) | 4S2P | 2 corde | - | |
WLED elettrico: | Tensione in ingresso | Corrente di ingresso | Consumo di energia | |||
12.2/13.2/14.5V (minuto/tipo. /Max.) | 55/60mA (tipo. /Max.) | |||||
Caratteristiche dell'interfaccia: | Driver State di WLED | Tipo fisico | Posizione dell'interfaccia | |||
Nessun | FPC | - | ||||
Dettaglio dell'interfaccia | Marca commerciale | Name di modello | Importo | Perni | Pin Pitch | Pin Configuration |
10 pc | perni 1 | 0,5 millimetri |
Segnale elettrico: | Tensione in ingresso | Corrente di ingresso | Consumo di energia | |||
---|---|---|---|---|---|---|
3.3/9.0V (tipo.) (VCC/VDC) | 2.7/11mA (tipo.) (ICC/IDC) | - | ||||
Caratteristiche dell'interfaccia: | Tipo del segnale | Tipo fisico | Posizione dell'interfaccia | |||
CMOS (1 ch, 6 pungenti) | FPC | - | ||||
Dettaglio dell'interfaccia: | Marca commerciale | Name di modello | Importo | Perni | Pin Pitch | Pin Configuration |
pc 1 | 40 perni | 0,5 millimetri |
LQ050T5DG01 supporto di visualizzazione 400 (RGB) ×240 (WQVGA) con l'allungamento del 15:9 (W: H), di cui i pixel sono sistemati nella banda verticale di RGB. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 108 (W)×64.8 (H) millimetro, una dimensione del profilo di 120,6 (W)×75.2 (H)×16.8 (D) millimetro, osservante una dimensione di area di 110,0 (W)×68.9 (H) millimetro, con il trattamento di superficie di peso anabbagliante e netto di 110g (tipo.). Come TN, il prodotto normalmente bianco e Transmissive di LCM, la latta LQ050T5DG01 fornisce il rapporto transimissive di contrasto di 800:1 di luminosità dell'esposizione del ² di 600 cd/m, 80/80/80/80 (tipo.) (CR≥5) (L/R/U/D) l'angolo di visione e un tempo di reazione 35 (tipo.) (Tr+Td) di spettrografia di massa scala di grigi o la luminosità del sotto-pixel è determinato con un segnale della scala di grigi di 6 bit per ogni punto, così presentando una tavolozza dei colori 262K, anche con la prestazione della gamma 50% (NTSC) di colore. Questo prodotto ha adottato 4S2P WLED poichè è sistema della lampadina che è stato disposto come tipo della luce di sfondo e si diverte delle ore 10K, driver esterno della lampadina ulteriormente è necessario.
