Dettagli:
|
Marca: | Tagliente | modello: | LQ048Y3DG01 |
---|---|---|---|
Luminanza: | un ² di 400 cd/m (tipo.) | Dimensione diagonale: | A 4,8 pollici |
Formato del pixel: | 800×480 (RGB) [WVGA] 194PPI | Sorgente luminosa: | WLED [9S2P], senza driver |
Tipo di interfaccia: | RGB parallelo (1 canale, 8 bit) + SPI 67 pin FPC | Ambiente: | Temperatura di funzionamento: -10 ~ °C 70; Temperatura di stoccaggio: -30 ~ °C 85 |
Evidenziare: | Pannello di LVDS TFT LCD,Pannello di tocco di WLED LVDS TFT |
LQ048 serie LQ048Y3DH01 LQ048Y3DG02 LQ048Y3DG01

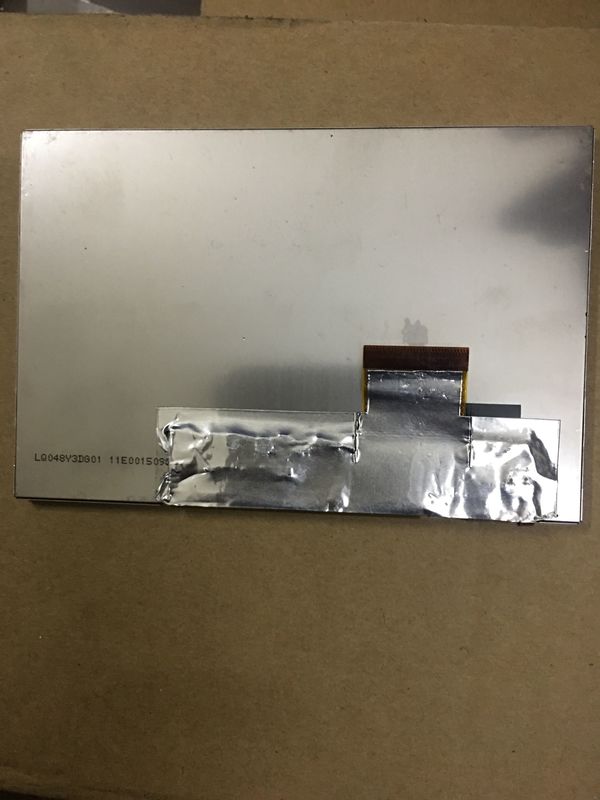

Informazioni di base: | Marca | TAGLIENTE | Modello | LQ048Y3DG01 |
---|---|---|---|---|
Tipo | Un-si TFT LCD di LCM | Usato per |
|
|
Dimensioni dello schermo | 4,8" | Alias | - | |
Ambiente: | Impiegati di stoccaggio. | -30 °C del ~~ 85 | Funzionamento temporaneo. | -10 °C del ~~ 70 |
RoHS | Vibrazione | - |
Caratteristiche del pixel: | Risoluzione | 800×480 (RGB), WVGA | Dot Pitch (millimetri) | 0.1305×0.0435 (H×V) |
---|---|---|---|---|
Formato del pixel | Banda orizzontale di RGB | Passo del pixel (millimetri) | 0.1305×0.1305 (H×V) [194PPI] | |
Dimensione meccanica: | Area attiva (millimetri) | 104,4 (H) × 62,64 (V) | Area dell'incastonatura (millimetri) | - |
Descriva tenue. (millimetro) | 116,5 (H) × 77,9 (V) | Profondità (millimetri) | 4,35 | |
Caratteristiche del profilo: | Stile della forma | Rettangolo piano | Forma del profilo | |
Allungamento | 15:9 (H: V) | Orientamento | Tipo del paesaggio | |
Pannello di tocco: | Punti di tocco | - | Pannello di tocco | tocco resistente 4-wire |
L'altra spec.: | Peso | 76.0g | Trattamento | Rivestimento anabbaglianti e duri (2H) |
Informazioni di base: | Luminanza (² di cd/m) | 400 (tipo.) | Rapporto di contrasto | 500:1 (tipo.) (Transmissive) |
---|---|---|---|---|
Angolo di visione | 80/80/55/80 (tipo.) (CR≥10) | Modo di esposizione | TN, normalmente bianco, Transmissive | |
Migliore vista sopra | 6 in punto | Risposta (spettrografia di massa) | 30/30 (tipo.) (Tr/Td) | |
Prestazione di colore: | Coordinata bianca | X: 0,310; Y: 0,340 | Colori dell'esposizione | 16.2M (6 bit + FRC) |
Temperatura del colore | 6551K | Uniformità bianca | TBD |
Segnale elettrico: | Rifornimento di tensione | 1.8/2.85V (tipo.) (VDDIO/VCI) | Rifornimento corrente | 0.02/20.0mA (tipo.) (IDDIO/ICI) | ||
---|---|---|---|---|---|---|
Tipo del segnale: | RGB parallelo (1 ch, 8 bit) + SPI | Tensione del segnale | 0≤VIL≤0.2VDDIO; 0.8VDDIO≤VIH≤VDDIO | |||
Caratteristiche dell'interfaccia: | Posizione | - | Tipo | FPC | ||
Dettaglio dell'interfaccia: | Marca | Modello | Quantità | Perni | Passo | Pin Configuration |
pc 1 | 67 perni | 0,3 millimetri |
Caratteristiche della lampadina: | Forma | 2 corde | Tipo | WLED | Posizione | Tipo della luce di sfondo |
---|---|---|---|---|---|---|
Sostituzione | - | Quantità | 9S2P | Tempo di vita | - | |
Lampada elettrica: | Rifornimento di tensione | 28.8/31.5V (tipo. /Max.) | Rifornimento corrente | 20mA (tipo.) | ||
Consumo | 1.15W (tipo.) | |||||
Caratteristiche dell'interfaccia: | Posizione | - | Tipo | Incluso nell'interfaccia di segnale del pannello | ||
Driver della lampadina: | Nessun |
LQ048Y3DG01 supporto di visualizzazione 800×480 (RGB) (WVGA) con l'allungamento del 15:9 (W: H), di cui i pixel sono sistemati nella banda orizzontale di RGB. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 104,4 (W)×62.64 (H) millimetro, una dimensione del profilo di 116,5 (W)×77.9 (H) millimetro, con il trattamento di superficie di rivestimento anabbagliante e duro (2H), peso netto di 76.0g. Come TN, il prodotto normalmente bianco e Transmissive di LCM, la latta LQ048Y3DG01 fornisce il rapporto transimissive di contrasto di 500:1 di luminosità dell'esposizione del ² di 400 cd/m, 80/80/55/80 (tipo.) (CR≥10) (L/R/U/D) l'angolo di visione, la migliore direzione di visualizzazione su 6 in punto e un tempo di reazione di 30/30 (tipo.) (Tr/Td) di spettrografia di massa scala di grigi o la luminosità del sotto-pixel è determinato con segnali del bit i 6 + della scala di grigi di FRC per ogni punto, così presentando una tavolozza dei colori di 16.2M. Questo prodotto ha adottato 9S2P WLED poichè è sistema della lampadina che è stato disposto come tipo della luce di sfondo, driver esterno della lampadina ulteriormente è necessario.
