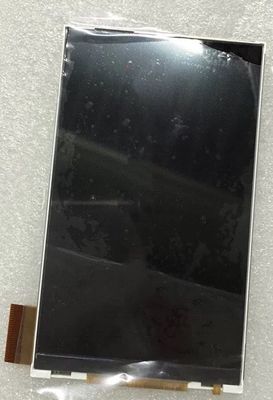

Dettagli:
|
| Nome del modello: | LQ040Y3DX80 | Produttore: | - Spiccato. |
|---|---|---|---|
| Dimensione dello schermo: | A 4,0 pollici | Luminanza: | un ² di 320 cd/m (tipo.) |
| Lampade di sfondo: | WLED, nessun driver | Tipo del segnale: | RGB parallelo (1 ch, 8-bit) + SPI, 51 pin FPC |
| Numero di pixel: | 480 ((RGB) × 800 (WVGA) 235PPI | Max. Valutazioni: | Temperatura di conservazione: -30 ~ 80 °C Temperatura di funzionamento: -20 ~ 70 °C |
| Evidenziare: | Pannello di LVDS TFT LCD,Pannello di tocco di WLED LVDS TFT |
||
LQ040 Serie LQ040Y3DX80B LQ040Y3DX80A LQ040Y3DX80
| Caratteristiche dei pixel: | Format pixel | 480 ((RGB) × 800 [WVGA] | Punte di passo | 0.036 × 0,108 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.108 × 0,108 mm (H × V) [235PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 510,84 × 86,4 mm (H × V) | Zona di Bezel | - |
| Il contorno Dim. | 57.14 × 96,85 mm (H × V) | Profondità del profilo | 10,85±0,15 mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo ritratto |
| Rapporto di aspetto | 35 (H:V) | Stile di forma | ||
| Altre caratteristiche: | Peso | 21.3 g (massimo) | Superficie | - |
| Informazioni di base: | Brillantezza | 320 cd/m2 (Typ.) | Rapporto di contrasto | 8001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 85/85/85/85 (tipo) | Modalità ottica | Nuova modalità 2, normalmente nera, trasmettitore. | |
| Direzione di visione | Simmetria | Tempo di risposta | 40 (Tipo) (Tr+Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.300" Wy:0.320 | Numeri dei colori | 16.7M (8-bit) |
| Temperatura del colore | 7351K | Uniformità bianca | - |
| Caratteristiche della retroilluminazione: | Forma della lampada | 1 stringa | Tipo di lampada | WLED | Tempo di vita | - |
|---|---|---|---|---|---|---|
| Sostituzione | - | Importo | - | Posizione | Tipo di luce di bordo | |
| Lampada elettrica: | Input di tensione | 25.2±0,4V | Input corrente | 20 mA (tipo) | ||
| Consumo | 504/840 mW (tipo/massimo) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Incluso nell'interfaccia del segnale del pannello | Posizione | - | Guida lampada | - No, no. |
| Sistema di segnale: | RGB parallelo (1 ch, 8-bit) + SPI | Voltaggio logico | 0≤VIL≤0,3IOVCC; 0,7IOVCC≤VIH≤IOVCC | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 2.8/1.8V (tipo) ((VCI/IOVCC) | Input corrente | - | ||
| Consumo | 75 mW (tipo) | |||||
| Caratteristiche dell' interfaccia: | Tipo | FPC | Posizione | - | ||
| Dettagli FPC: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| 0.3 mm | 51 perni | 1 pezzo | ||||
LQ040Y3DX80 supporta il display480 (RGB) × 800(WVGA) con un rapporto di aspetto di 3:5 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 51,84 mm × 86,4 mm, dimensioni di contorno di 57,14 mm × 96.85 ((H) × 2 ((D) mm, peso netto di 21,3 g (Max.). Come prodotto LCM trasmissivo di nuova modalità2, normalmente nero, LQ040Y3DX80 può fornire 320 cd/m2 di luminosità del display 800:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Tipo.) ((CR≥10) (L/R/U/D) angolo di visione, la migliore direzione di visione su Simmetria e un tempo di risposta di 40 (Typ.) ((Tr+Td) ms. La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto,presentando così una palette di 16Questo prodotto ha adottato WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge, è inoltre necessario un driver di retroilluminazione esterno.
