Dettagli:
|
dimensione del pannello: | 3.8inch | Modello del pannello: | LQ038Q7DB03R |
---|---|---|---|
Marca del pannello: | Tagliente | Luminosità: | ² di 90cd/m |
Tipo della lampada: | 9S1P WLED, ore 10K, senza driver | Interfaccia di segnale: | RGB parallelo (1 ch, 6 pungenti), 61 perno FPC |
Risoluzione: | 240 (RGB) ×320, QVGA, 105PPI | Ambiente: | Funzionamento temporaneo.: 0 ~ °C 50; Stoccaggio temporaneo.: -25 ~ °C 70 |
Evidenziare: | Pannello di LVDS TFT LCD,Pannello di tocco di WLED LVDS TFT |

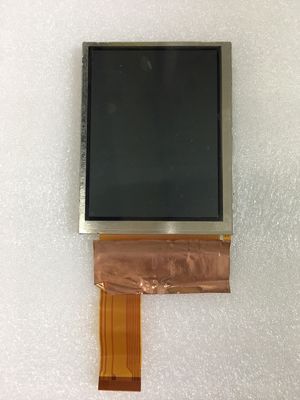

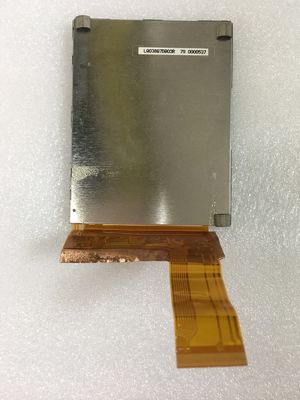

LQ038 serie LQ038Q7DB03R LQ038Q7DB03
Dimensioni dello schermo: | 3,8" | |||
---|---|---|---|---|
Caratteristiche del pixel: | Numero del pixel | Formato del pixel | Dot Pitch (H×V) | Passo del pixel (H×V) |
240 (RGB) ×320, QVGA | Banda verticale di RGB | 0.080×0.240 millimetro | 0.240×0.240 millimetro [105PPI] | |
Dimensione meccanica: | Area di esposizione (H×V) | Apertura dell'incastonatura (H×V) | Dimensione globale (H×V) | Profondità globale |
57.6×76.8 millimetro | 61.2×80.4 millimetro | 69×88.6 millimetro | 3.4±0.25 millimetro | |
Caratteristiche del profilo: | Forma della forma | Allungamento (H: V) | Orientamento | Modelli lo stile |
Rettangolo piano | 3:4 | Tipo del ritratto | ||
L'altra spec.: | Massachussets | Copertura del pannello | Trattamento di superficie | |
42.0g (tipo.) | - | Rivestimento duro (3H) |
La velocità di rinfrescamento: | 60Hz |
---|---|
Ricerca inversa: | Sì (U/D, L/R) |
Caratteristiche della lampadina: | Tipo | Posizione | Vita (ore) | Importo | Forma | Sostituzione |
---|---|---|---|---|---|---|
WLED | Tipo della luce di sfondo | 10K (tipo.) | 9S1P | 1 corda | - | |
WLED elettrico: | Tensione in ingresso | Corrente di ingresso | Consumo di energia | |||
32.4/36.0V (tipo. /Max.) | 15/20mA (tipo. /Max.) | 486/720mW (tipo. /Max.) | ||||
Caratteristiche dell'interfaccia: | Driver State di WLED | Tipo fisico | Posizione dell'interfaccia | |||
Nessun | Incluso nell'interfaccia di segnale del pannello | - |
Informazioni di base: | Luminanza | Modo del lavoro | Rapporto di contrasto |
---|---|---|---|
un ² di 90 cd/m (tipo.) | TN, normalmente bianco, Transflective | 8:1 (Transmissive) di 75:1 (tipo.) (tipo.) (riflettente) | |
Buona vista a | Angolo di visione | Tempo di reazione | |
6 in punto | 40/40/40/40 (tipo.) (CR≥2) | 30/50 (tipo.) (Tr/Td) (spettrografia di massa) | |
Colore dell'esposizione: | Temperatura del colore: | Colore di sostegno | Coordinata di colore |
7203K | 262K (6 bit) | X: 0,300; Y: 0,330 | |
1931 colore Gamlt: | Rapporto di NTSC | copertura dello sRGB | Copertura di Adobe RGB |
18% | 24% | 18% | |
Copertura DCI-P3 | Copertura Rec.2020 | Osservazioni | |
18% | 13% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Uniformità bianca: | 1.17/1.33 (tipo. /Max.) (9 punti) | ||
Prestazione: | tecnologia 3D | Visibilità all'aperto | Riflettanza |
- | Luce solare leggibile | 7.0/11% (Min.Type.) |
Segnale elettrico: | Tensione in ingresso | Corrente di ingresso | Consumo di energia | |||
---|---|---|---|---|---|---|
5.0/3.3/15.0/-15.0V (tipo.) (VSHA/VSHD/VDD/VSS) | 5.0/1.8/0.05/-0.03mA (tipo.) (ISHA/ISHD/IDD/IEE) | 33/66mW (tipo. /Max.) | ||||
Caratteristiche dell'interfaccia: | Tipo del segnale | Tipo fisico | Posizione dell'interfaccia | |||
RGB parallelo (1 ch, bit 6) | FPC | - | ||||
Dettaglio dell'interfaccia: | Marca commerciale | Name di modello | Importo | Perni | Pin Pitch | Pin Configuration |
pc 1 | 61 perno |
LQ038Q7DB03R supporto di visualizzazione 240 (RGB) ×320 (QVGA) con l'allungamento del 3:4 (W: H), di cui i pixel sono sistemati nella banda verticale di RGB. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 57,6 (W)×76.8 (H) millimetro, una dimensione del profilo di 69 (W)×88.6 (H) millimetro, osservante una dimensione di area di 61,2 (W)×80.4 (H) millimetro, con il trattamento di superficie di rivestimento duro (3H), peso netto di 42.0g (tipo.). Come TN, normalmente bianco, il prodotto di Transflective LCM, latta di LQ038Q7DB03R fornisce il rapporto transimissive di contrasto di 75:1 di luminosità dell'esposizione del ² di 90 cd/m, rapporto riflettente di contrasto di 8:1 (tipo.), 40/40/40/40 (tipo.) (CR≥2) (L/R/U/D) l'angolo di visione, la migliore direzione di visualizzazione su 6 in punto e un tempo di reazione di 30/50 (tipo.) (Tr/Td) di spettrografia di massa scala di grigi o la luminosità del sotto-pixel è determinato con un segnale della scala di grigi di 6 bit per ogni punto, così presentando una tavolozza dei colori 262K, anche con la prestazione della gamma 18% (NTSC) di colore. Questo prodotto ha adottato 9S1P WLED poichè è sistema della lampadina che è stato disposto come tipo della luce di sfondo e si diverte delle ore 10K, driver esterno della lampadina ulteriormente è necessario.
