Dettagli:
|

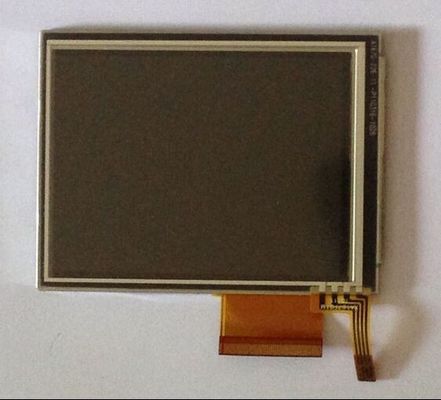

modello: | LQ035Q7DH05 | Marca: | Tagliente |
---|---|---|---|
Formato del pixel: | 240 (RGB) ×320 [QVGA] 113PPI | Dimensione diagonale: | A 3,5 pollici |
Sorgente luminosa: | WLED, SENZA driver | Tipo di interfaccia: | RGB parallelo (1 ch, 6 pungenti), 61 perno FPC |
Luminanza: | un ² di 110 cd/m (tipo.) | Ambiente: | Temperatura di funzionamento: -10 ~ °C 70; Temperatura di stoccaggio: -25 ~ °C 70 |
Evidenziare: | Esposizione tagliente di 240×320RGB TFT LCD,esposizione tagliente di 110cd/m2 TFT LCD,LQ035Q7DH05 |
LQ035 serie LQ035Q7DH08 LQ035Q7DH07 LQ035Q7DH06 LQ035Q7DH05 LQ035Q7DH04
Dimensione del pannello: | A 3,5 pollici | |||
---|---|---|---|---|
Caratteristiche del pixel: | Risoluzione | Disposizione del pixel | Dot Pitch (W×H) | Passo del pixel (W×H) |
240 (RGB) ×320, QVGA | Banda verticale di RGB | 0.0745×0.2235 millimetro | 0.2235×0.2235 millimetro [113PPI] | |
Dimensione meccanica: | Area attiva (W×H) | Area dell'incastonatura (W×H) | Dimensione del profilo (W×H) | Profondità del profilo |
53.64×71.52 millimetro | 57.4×75.2 millimetro | 65×86.2 millimetro | 4.0±0.2 millimetro | |
Caratteristiche del profilo: | Stile della forma | Allungamento | Orientamento | Modelli lo stile |
Rettangolo piano | 3:4 (W: H) | Tipo del ritratto | ||
Schermo attivabile al tatto: | Punti di tocco | Regolatore di TP | Tipo del segnale | Tecnologia di tocco |
1 punto | Senza regolatore di tocco | - | tocco resistente 4-wire | |
Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
- | 45.0g (tipo.) | Rivestimento duro (3H) |
Informazioni di base: | Luminosità | Modo operativo | Rapporto di contrasto |
---|---|---|---|
un ² di 110 cd/m (tipo.) | TN, normalmente bianco, Transflective | 3:1 (Transmissive) di 95:1 (tipo.) (tipo.) (riflettente) | |
Angolo di visione (L/R/U/D) | Direzione d'esame | Velocità di risposta | |
50/50/50/50 (tipo.) (CR≥2) | 6 in punto | 15/30 (tipo.) (Tr/Td) (spettrografia di massa) | |
Colore dell'esposizione: | Temperatura del colore | Importo di colore | Cromaticità bianca di colore |
6638K | 262K (6 bit) | X: 0,310; Y: 0,330 | |
1931 colore Gamlt: | Rapporto di NTSC | copertura dello sRGB | Copertura di Adobe RGB |
29% | 39% | 30% | |
Copertura DCI-P3 | Copertura Rec.2020 | Osservazioni | |
30% | 22% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Variazione di luminanza: | 1.25/1.43 (tipo. /Max.) (9 punti) | ||
Prestazione: | tipo 3D | Visibilità all'aperto | Riflettanza |
- | Luce solare leggibile | 2.5/4% (minuto/tipo.) |
Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
---|---|---|---|---|---|---|
3.0/1.5/0.05/-0.05mA (tipo.) (ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-10.0V (tipo.) (VSHA/VSHD/VDD/VEE) | - | ||||
Caratteristiche dell'interfaccia: | Posizione | Tipo | Interfaccia | |||
- | FPC | RGB parallelo (1 ch, bit 6) | ||||
Interfaccia di segnale: | Marca | Modello | Importo | Pin Pitch | Perni | Pin Assignment |
pc 1 | 0,3 millimetri | 61 perno |
Caratteristiche della lampadina: | Tipo | Posizione | Forma | Importo | Vita (ore) | Sostituzione |
---|---|---|---|---|---|---|
WLED | Tipo della luce di sfondo | - | - | - | - | |
WLED elettrico: | Input corrente | Input di tensione | Consumo | |||
15/20mA (tipo. /Max.) | 22.2/25.2V (tipo. /Max.) | 333mW (tipo.) | ||||
Caratteristiche dell'interfaccia: | Posizione | Tipo | Driver di WLED | |||
- | Incluso nell'interfaccia di segnale del pannello | Nessun |
LQ035Q7DH05 supporto di visualizzazione 240 (RGB) ×320 (QVGA) con l'allungamento del 3:4 (W: H), di cui i pixel sono sistemati nella banda verticale di RGB. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 53,64 (W)×71.52 (H) millimetro, una dimensione del profilo di 65 (W)×86.2 (H)×4.2 (D) millimetro, osservante una dimensione di area di 57,4 (W)×75.2 (H) millimetro, con il trattamento di superficie di rivestimento duro (3H), peso netto di 45.0g (tipo.). Come TN, normalmente bianco, il prodotto di Transflective LCM, la latta LQ035Q7DH05 fornisce il rapporto transimissive di contrasto di 95:1 di luminosità dell'esposizione del ² di 110 cd/m, rapporto riflettente di contrasto di 3:1 (tipo.), 50/50/50/50 (tipo.) (CR≥2) (L/R/U/D) l'angolo di visione, la migliore direzione di visualizzazione su 6 in punto e un tempo di reazione di 15/30 (tipo.) (Tr/Td) di spettrografia di massa scala di grigi o la luminosità del sotto-pixel è determinato con un segnale della scala di grigi di 6 bit per ogni punto, così presentando una tavolozza dei colori 262K, anche con la prestazione della gamma 29% (NTSC) di colore. Questo prodotto ha adottato WLED poichè è sistema della lampadina che è stato disposto come tipo della luce di sfondo, driver esterno della lampadina ulteriormente è necessario.
