Dettagli:
|

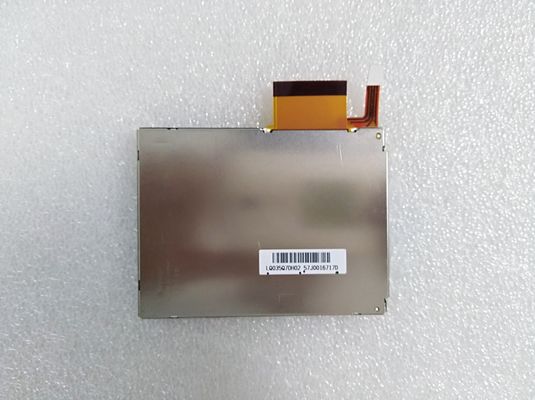

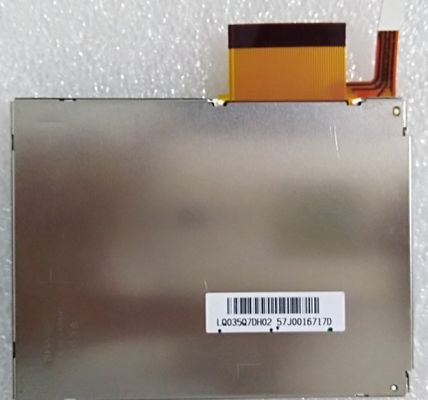

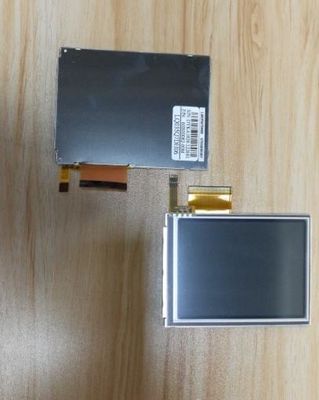

modello: | LQ035Q7DH02 | Dimensione diagonale: | A 3,5 pollici |
---|---|---|---|
Marca: | Tagliente | Luminanza: | un ² di 100 cd/m (tipo.) |
Tipo di interfaccia: | RGB parallelo (1 ch, bit 6), 50 perni FPC | Sorgente luminosa: | WLED, ore 10K, SENZA driver |
Formato del pixel: | 240 (RGB) ×320 [QVGA] 113PPI | Ambiente: | Temperatura di funzionamento: -10 ~ °C 70; Temperatura di stoccaggio: -25 ~ °C 70 |
Evidenziare: | 3,5" esposizione tagliente di LCM TFT LCD,esposizione tagliente di 100nits TFT LCD |
LQ035 serie LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06 LQ035Q7DB05
Caratteristiche del pixel: | Formato del pixel | 240 (RGB) ×320 [QVGA] | Dot Pitch | 0.0745×0.2235 millimetro (H×V) |
---|---|---|---|---|
Configurazione | Banda verticale di RGB | Passo del pixel | 0.2235×0.2235 millimetro (H×V) [113PPI] | |
Dimensione meccanica: | Area di esposizione | 53.64×71.52 millimetro (H×V) | Area dell'incastonatura | 57.4×75.2 millimetro (H×V) |
Descriva tenue. | 65×86.2 millimetro (H×V) | Profondità del profilo | 4.0±0.2 millimetro | |
Caratteristiche del profilo: | Fattore forma | Rettangolo piano | Orientamento | Tipo del ritratto |
Allungamento | 3:4 (H: V) | Modelli lo stile | ||
Touch screen: | Punti di tocco | 1 punto | Segnale di TP | - |
Regolatore di TP | Senza regolatore di tocco | Schermo attivabile al tatto | tocco resistente 4-wire | |
Altre caratteristiche: | Peso | 45.0g (tipo.) | Superficie | Rivestimento duro (3H) |
Caratteristiche della lampadina: | Forma della lampada | - | Tipo della lampada | WLED | Tempo di vita | 10K (tipo.) (ore) |
---|---|---|---|---|---|---|
Sostituzione | - | Importo | - | Posizione | Tipo della luce di sfondo | |
Lampada elettrica: | Input di tensione | 21.6V (tipo.) | Input corrente | 15/20mA (tipo. /Max.) | ||
Consumo | 324mW (tipo.) | |||||
Caratteristiche dell'interfaccia: | Tipo | Incluso nell'interfaccia di segnale del pannello | Posizione | - | Driver della lampada | Nessun |
Informazioni di base: | Luminosità | un ² di 100 cd/m (tipo.) | Rapporto di contrasto | 3:1 (Transmissive) di 80:1 (tipo.) (tipo.) (riflettente) |
---|---|---|---|---|
Angolo di visione | 40/40/40/50 (tipo.) (CR≥2) | Modo ottico | TN, normalmente bianco, Transflective | |
Direzione d'esame | 6 in punto | Tempo di reazione | 30/50 (tipo.) (Tr/Td) (spettrografia di massa) | |
Prestazione di colore: | Cromaticità | Wx: 0,300; Wy: 0,350 | Numeri di colore | 262K (6 bit) |
Temperatura del colore | 6963K | Uniformità bianca | - | |
1931 colore Gamlt: | Rapporto di NTSC | 26% | sRGB | copertura di 35% |
Adobe RGB | copertura di 27% | DCI-P3 | copertura di 26% | |
Rec.2020 | copertura di 19% | Osservazioni | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Prestazione dell'esposizione: | Visibilità all'aperto | Luce solare leggibile | Trasmissione | - |
tipo 3D | - | Riflettanza | 2.5/4% (minuto/tipo.) |
Sistema di segnale: | RGB parallelo (1 ch, bit 6) | Tensione di logica | - | |||
---|---|---|---|---|---|---|
Segnale elettrico: | Input di tensione | 5.0/3.3/15.0/-10.0V (tipo.) (VSHA/VSHD/VDD/VEE) | Input corrente | 3.0/1.5/0.05/-0.05mA (tipo.) (ISHA/ISHD/IDD/IEE) | ||
Caratteristiche dell'interfaccia: | Tipo | FPC | Posizione | - | ||
Dettaglio di FPC: | Marca | Modello | Pin Pitch | Perni | Importo | Configurazione |
0,5 millimetri | 50 perni | pc 1 |
LQ035Q7DH02 supporto di visualizzazione 240 (RGB) ×320 (QVGA) con l'allungamento del 3:4 (W: H), di cui i pixel sono sistemati nella banda verticale di RGB. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 53,64 (W)×71.52 (H) millimetro, una dimensione del profilo di 65 (W)×86.2 (H)×4.2 (D) millimetro, osservante una dimensione di area di 57,4 (W)×75.2 (H) millimetro, con il trattamento di superficie di rivestimento duro (3H), peso netto di 45.0g (tipo.). Come TN, normalmente bianco, il prodotto di Transflective LCM, la latta LQ035Q7DH02 fornisce il rapporto transimissive di contrasto di 80:1 di luminosità dell'esposizione del ² di 100 cd/m, rapporto riflettente di contrasto di 3:1 (tipo.), 40/40/40/50 (tipo.) (CR≥2) (L/R/U/D) l'angolo di visione, la migliore direzione di visualizzazione su 6 in punto e un tempo di reazione di 30/50 (tipo.) (Tr/Td) di spettrografia di massa scala di grigi o la luminosità del sotto-pixel è determinato con un segnale della scala di grigi di 6 bit per ogni punto, così presentando una tavolozza dei colori 262K, anche con la prestazione della gamma 26% (NTSC) di colore. Questo prodotto ha adottato WLED poichè è sistema della lampadina che è stato disposto come tipo della luce di sfondo e si diverte delle ore 10K, driver esterno della lampadina ulteriormente è necessario.
