Dettagli:
|
Modello del pannello: | LQ035Q7DH01 | Marca del pannello: | Tagliente |
---|---|---|---|
Risoluzione: | 240 (RGB) ×320, QVGA, 113PPI | dimensione del pannello: | 3.5inch |
Interfaccia di segnale: | RGB parallelo (1 ch, bit 6), 50 perni FPC | Tipo della lampada: | WLED, ore 10K, senza driver |
Luminosità: | ² di 100cd/m | Ambiente: | Funzionamento temporaneo.: -10 ~ °C 70; Stoccaggio temporaneo.: -25 ~ °C 70 |
Evidenziare: | Pannello tagliente di 240×320RGB TFT LCD,pannello tagliente di 100cd/M2 TFT LCD,LQ035Q7DH01 |
LQ035 serie LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06 LQ035Q7DB05
Informazioni di base: | Marca | Modello | Tipo | Alias di modello |
---|---|---|---|---|
TAGLIENTE | LQ035Q7DH01 | Un-si TFT LCD, LCM | - | |
Affidabilità: | RoHS | Temperatura di funzionamento | Temperatura di stoccaggio | Resistenza di vibrazione |
-10 ~ °C 70 | -25 ~ °C 70 | - |
Informazioni di base: | Luminosità | Modo operativo | Rapporto di contrasto |
---|---|---|---|
un ² di 100 cd/m (tipo.) | TN, normalmente bianco, Transflective | 4:1 (Transmissive) di 70:1 (tipo.) (tipo.) (riflettente) | |
Angolo di visione (L/R/U/D) | Direzione d'esame | Velocità di risposta | |
40/40/40/50 (tipo.) (CR≥2) | 6 in punto | 30/50 (tipo.) (Tr/Td) (spettrografia di massa) | |
Colore dell'esposizione: | Temperatura del colore | Importo di colore | Cromaticità bianca di colore |
- | 262K (6 bit) | - | |
Prestazione: | tipo 3D | Visibilità all'aperto | Riflettanza |
- | Luce solare leggibile | 2.5/4% (minuto/tipo.) |
Dimensione del pannello: | A 3,5 pollici | |||
---|---|---|---|---|
Caratteristiche del pixel: | Risoluzione | Disposizione del pixel | Dot Pitch (W×H) | Passo del pixel (W×H) |
240 (RGB) ×320, QVGA | Banda verticale di RGB | 0.0745×0.2235 millimetro | 0.2235×0.2235 millimetro [113PPI] | |
Dimensione meccanica: | Area attiva (W×H) | Area dell'incastonatura (W×H) | Dimensione del profilo (W×H) | Profondità del profilo |
53.64×71.52 millimetro | 57.4×75.2 millimetro | 65×86.2 millimetro | 4.0±0.2 millimetro | |
Caratteristiche del profilo: | Stile della forma | Allungamento | Orientamento | Modelli lo stile |
Rettangolo piano | 3:4 (W: H) | Tipo del ritratto | ||
Schermo attivabile al tatto: | Punti di tocco | Regolatore di TP | Tipo del segnale | Tecnologia di tocco |
1 punto | Senza regolatore di tocco | - | tocco resistente 4-wire | |
Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
- | 45.0g (tipo.) | Rivestimento duro (3H) |
Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
---|---|---|---|---|---|---|
3.0/1.5/0.05/-0.05mA (tipo.) (ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-10.0V (tipo.) (VSHA/VSHD/VDD/VEE) | - | ||||
Caratteristiche dell'interfaccia: | Posizione | Tipo | Interfaccia | |||
- | FPC | RGB parallelo (1 ch, bit 6) | ||||
Interfaccia di segnale: | Marca | Modello | Importo | Pin Pitch | Perni | Pin Assignment |
pc 1 | 0,5 millimetri | 50 perni |
Caratteristiche della lampadina: | Tipo | Posizione | Forma | Importo | Vita (ore) | Sostituzione |
---|---|---|---|---|---|---|
WLED | Tipo della luce di sfondo | - | - | 10K (tipo.) | - | |
WLED elettrico: | Input corrente | Input di tensione | Consumo | |||
15/20mA (tipo. /Max.) | 21.6V (tipo.), 25.2V (massimo) | 324mW (tipo.) | ||||
Caratteristiche dell'interfaccia: | Posizione | Tipo | Driver di WLED | |||
- | Incluso nell'interfaccia di segnale del pannello | Nessun |

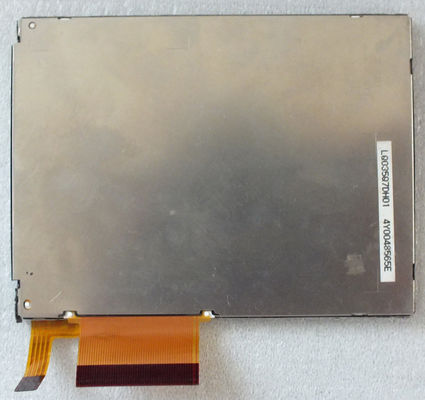

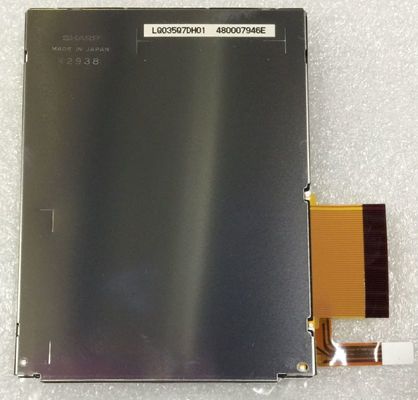

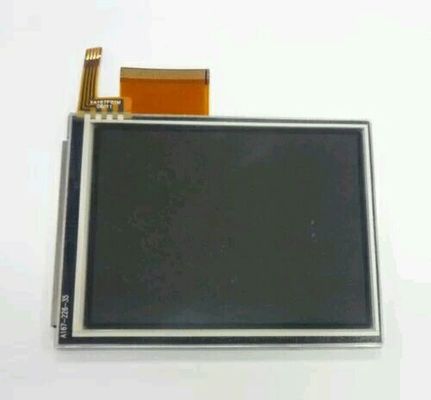

LQ035Q7DH01 è un prodotto diagonale a 3,5 pollici dello schermo di visualizzazione di TFT LCD di un-si da tagliente, con una lampadina incorporata di WLED, senza driver della lampadina, tocco resistente del cavo dello schermo attivabile al tatto 4. In base all'ultima scheda LCP-03015A di versione che è stata rilasciata fuori su 10 21 2003, i supporti di visualizzazione LQ035Q7DH01 240 (RGB) ×320 (QVGA) con l'allungamento del 3:4 (W: H), di cui i pixel sono sistemati nella banda verticale di RGB. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 53,64 (W)×71.52 (H) millimetro, una dimensione del profilo di 65 (W)×86.2 (H)×4.2 (D) millimetro, osservante una dimensione di area di 57,4 (W)×75.2 (H) millimetro, con il trattamento di superficie di rivestimento duro (3H), peso netto di 45.0g (tipo.). Come TN, normalmente bianco, il prodotto di Transflective LCM, la latta LQ035Q7DH01 fornisce il rapporto transimissive di contrasto di 70:1 di luminosità dell'esposizione del ² di 100 cd/m, rapporto riflettente di contrasto di 4:1 (tipo.), 40/40/40/50 (tipo.) (CR≥2) (L/R/U/D) l'angolo di visione, la migliore direzione di visualizzazione su 6 in punto e un tempo di reazione di 30/50 (tipo.) (Tr/Td) di spettrografia di massa scala di grigi o la luminosità del sotto-pixel è determinato con un segnale della scala di grigi di 6 bit per ogni punto, così presentando una tavolozza dei colori 262K. Questo prodotto ha adottato WLED poichè è sistema della lampadina che è stato disposto come tipo della luce di sfondo e si diverte delle ore 10K, driver esterno della lampadina ulteriormente è necessario.
