Dettagli:
|

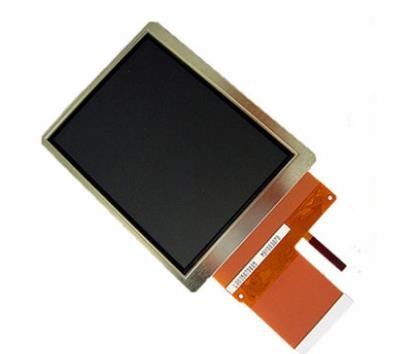

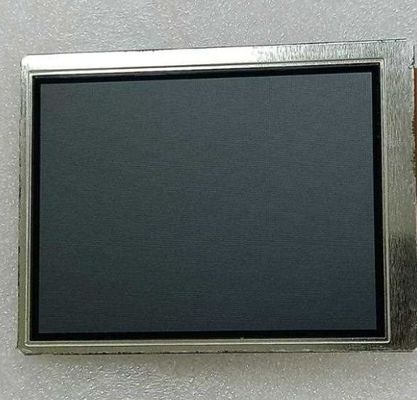

Modello del pannello: | LQ035Q7DB02R | Marca del pannello: | Tagliente |
---|---|---|---|
dimensione del pannello: | 3.5inch | Risoluzione: | 240 (RGB) ×320, QVGA, 113PPI |
Luminosità: | un ² di 50 cd/m (tipo.) | Interfaccia di segnale: | RGB parallelo (1 ch, bit 6), 50 perni FPC |
Tipo della lampada: | WLED, ore 10K, senza driver | Ambiente: | Funzionamento temporaneo.: -10 ~ °C 60; Stoccaggio temporaneo.: -25 ~ °C 70 |
Evidenziare: | LCM Pannello tagliente di 240×320RGB TFT LCD,pannello tagliente di 50nits TFT LCD,LQ035Q7DB02R |
LQ035 serie LQ035Q7DB03R LQ035Q7DB03F LQ035Q7DB03 LQ035Q7DB02R LQ035Q7DB02
Dimensioni dello schermo: | 3,5" | |||
---|---|---|---|---|
Caratteristiche del pixel: | Numero del pixel | Formato del pixel | Dot Pitch (H×V) | Passo del pixel (H×V) |
240 (RGB) ×320, QVGA | Banda verticale di RGB | 0.0745×0.2235 millimetro | 0.2235×0.2235 millimetro [113PPI] | |
Dimensione meccanica: | Area di esposizione (H×V) | Apertura dell'incastonatura (H×V) | Dimensione globale (H×V) | Profondità globale |
53.64×71.52 millimetro | 57.4×75.2 millimetro | 65×85 millimetro | 4.5±0.3 millimetro | |
Caratteristiche del profilo: | Forma della forma | Allungamento (H: V) | Orientamento | Modelli lo stile |
Rettangolo piano | 3:4 | Tipo del ritratto | ||

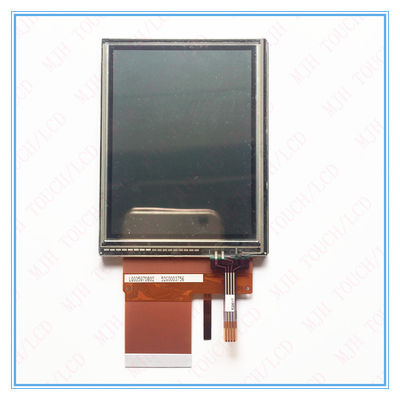

Pannello di tocco: | Punti di tocco | Tipo del segnale | Regolatore | Tecnologia |
1 punto | - | Senza regolatore di tocco | tocco resistente 4-wire | |
L'altra spec.: | Massachussets | Copertura del pannello | Trattamento di superficie | |
50.0g (tipo.) | - | Rivestimento duro (3H) |
Informazioni di base: | Luminanza | Modo del lavoro | Rapporto di contrasto |
---|---|---|---|
un ² di 50 cd/m (tipo.) | TN, normalmente bianco, Transflective | 8:1 (Transmissive) di 70:1 (tipo.) (tipo.) (riflettente) | |
Buona vista a | Angolo di visione | Tempo di reazione | |
6 in punto | 40/40/40/50 (tipo.) (CR≥2) | 30/50 (tipo.) (Tr/Td) (spettrografia di massa) | |
Colore dell'esposizione: | Temperatura del colore: | Colore di sostegno | Coordinata di colore |
6476K | 262K (6 bit) | X: 0,310; Y: 0,350 | |
Prestazione: | tecnologia 3D | Visibilità all'aperto | Riflettanza |
- | Luce solare leggibile | 7/11% (minuto/tipo.) |
Caratteristiche della lampadina: | Tipo | Posizione | Vita (ore) | Importo | Forma | Sostituzione |
---|---|---|---|---|---|---|
WLED | Tipo della luce di sfondo | 10K (tipo.) | - | - | - | |
WLED elettrico: | Tensione in ingresso | Corrente di ingresso | Consumo di energia | |||
21.6V (tipo.), 24V (massimo) | 15/20mA (tipo. /Max.) | 324mW (tipo.) | ||||
Caratteristiche dell'interfaccia: | Driver State di WLED | Tipo fisico | Posizione dell'interfaccia | |||
Nessun | FPC | - | ||||
Dettaglio dell'interfaccia | Marca commerciale | Name di modello | Importo | Perni | Pin Pitch | Pin Configuration |
pc 1 | 5 perni | 0,5 millimetri | BLE-5PINS-ANNCN |
Segnale elettrico: | Tensione in ingresso | Corrente di ingresso | Consumo di energia | |||
---|---|---|---|---|---|---|
5.0/3.3/15.0/-10.0V (tipo.) (VSHA/VSHD/VDD/VEE) | 3.0/2.0/0.10/-0.10mA (tipo.) (ISHA/ISHD/IDD/IEE) | - | ||||
Caratteristiche dell'interfaccia: | Tipo del segnale | Tipo fisico | Posizione dell'interfaccia | |||
RGB parallelo (1 ch, bit 6) | FPC | - | ||||
Dettaglio dell'interfaccia: | Marca commerciale | Name di modello | Importo | Perni | Pin Pitch | Pin Configuration |
pc 1 | 50 perni | 0,5 millimetri |
LQ035Q7DB02R supporto di visualizzazione 240 (RGB) ×320 (QVGA) con l'allungamento del 3:4 (W: H), di cui i pixel sono sistemati nella banda verticale di RGB. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 53,64 (W)×71.52 (H) millimetro, una dimensione del profilo di 65 (W)×85 (H)×4.8 (D) millimetro, osservante una dimensione di area di 57,4 (W)×75.2 (H) millimetro, con il trattamento di superficie di rivestimento duro (3H), peso netto di 50.0g (tipo.). Come TN, normalmente bianco, il prodotto di Transflective LCM, latta di LQ035Q7DB02R fornisce il rapporto transimissive di contrasto di 70:1 di luminosità dell'esposizione del ² di 50 cd/m, rapporto riflettente di contrasto di 8:1 (tipo.), 40/40/40/50 (tipo.) (CR≥2) (L/R/U/D) l'angolo di visione, la migliore direzione di visualizzazione su 6 in punto e un tempo di reazione di 30/50 (tipo.) (Tr/Td) di spettrografia di massa scala di grigi o la luminosità del sotto-pixel è determinato con un segnale della scala di grigi di 6 bit per ogni punto, così presentando una tavolozza dei colori 262K. Questo prodotto ha adottato WLED poichè è sistema della lampadina che è stato disposto come tipo della luce di sfondo e si diverte delle ore 10K, driver esterno della lampadina ulteriormente è necessario.
