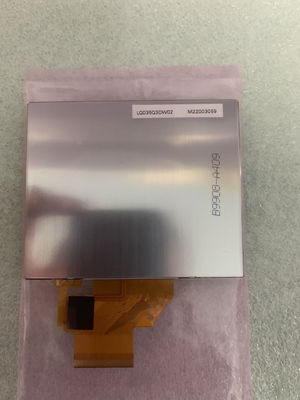

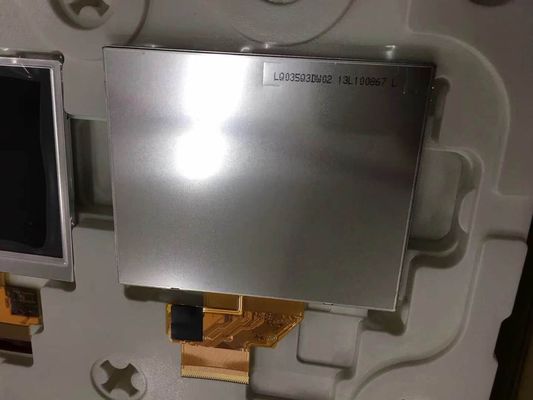

Dettagli:
|
modello: | LQ035Q3DW02 | Dimensione diagonale: | A 3,5 pollici |
---|---|---|---|
Tipo: | Un-si TFT LCD, LCM | Configurazione: | Banda verticale di RGB |
Luminanza: | un ² di 450 cd/m (tipo.) | Sorgente luminosa: | WLED [7S1P], SENZA driver |
Formato del pixel: | 320 (RGB) ×240 [QVGA] 115PPI | Ambiente: | Temperatura di funzionamento: -10 ~ °C 70; Temperatura di stoccaggio: -25 ~ °C 70 |
Evidenziare: | Schermo tagliente di SVGA TFT LCD,Pannello LCD industriale di XGA,Esposizione di LVDS TFT LCD |
Dettaglio di base: | Produttore | TAGLIENTE | Name di modello | LQ035Q3DW02 |
---|---|---|---|---|
Tipo del pannello | Un-si TFT LCD, LCM | Un altro nome | - | |
Dimensione del pannello | A 3,5 pollici | Progettato per | ||
Valutazioni massime: | Temperatura OP | -10 ~ °C 70 | Temperatura della st | -25 ~ °C 70 |
Caratteristiche del pixel: | Numero del pixel | 320 (RGB) ×240 [QVGA] | Disposizione | Banda verticale di RGB |
---|---|---|---|---|
Dot Pitch (W×H) | 0.0735×0.2205 millimetro | Passo del pixel (W×H) | 0.2205×0.2205 millimetro [115PPI] | |
Dimensione fisica: | Osservazione attiva | 70,56 (W)×52.92 (H) millimetro | In generale attenui. | 76,9 (W)×63.9 (H) millimetro |
Apertura dell'incastonatura | - | Profondità globale | 3,5 (tipo.) millimetri | |
Caratteristiche del profilo: | Forma della forma | Rettangolo piano | Orientamento | Tipo del paesaggio |
Allungamento (W: H) | 4:3 | Modelli lo stile | ||
L'altro dettaglio: | Massachussets | 33.0g (tipo.) | Superficie | Anabbagliante |
Caratteristiche della lampada: | Forma della lampada | 1 corda | Tipo della lampada | WLED | Posizione | Tipo della luce di sfondo |
---|---|---|---|---|---|---|
Scambio | - | Importo | 7S1P | Vita | - | |
Lampada elettrica: | Corrente di ingresso | 20mA (tipo.) | Tensione in ingresso | 22.4/24.5V (tipo. /Max.) | ||
Consumo | 448mW (tipo.) | |||||
Caratteristiche dell'interfaccia: | Posizione | - | Tipo fisico | Incluso nell'interfaccia di segnale del pannello | ||
Driver della lampadina: | Nessun |
Informazioni di base: | Luminanza | un ² di 450 cd/m (tipo.) | Rapporto di contrasto | 500: 1 (tipo.) (Transmissive) |
---|---|---|---|---|
Buona vista a | Simmetria | Velocità di risposta | 15/15 (tipo.) (Tr/Td) (spettrografia di massa) | |
Angolo di visione | 80/80/80/80 (tipo.) (CR≥10) | Modo operativo | ASV, normalmente nero, Transmissive | |
Prestazione di colore: | Cromaticità | Wx: 0,310; Wy: 0,340 | Colore di sostegno | 262K (6 bit) |
Temperatura del colore | 6551K | Uniformità bianca | - |
Segnale elettrico: | Corrente di ingresso | 0.55/9.5mA (tipo.) (IDDIO/ICI) | Tensione in ingresso | 3.3/3.3V (tipo.) (VDDIO/VCI) | ||
---|---|---|---|---|---|---|
Consumo | - | Interfaccia di segnale | RGB parallelo (1 ch, bit 6) + SPI | |||
Caratteristiche dell'interfaccia: | Posizione | - | Tipo fisico | FPC | ||
Interfaccia di segnale: | Marca | Modello | Importo | Pin Pitch | Pin Amount | Pin Assignment |
pc 1 | 0,3 millimetri | 67 perni |
LQ035Q3DW02 supporto di visualizzazione 320 (RGB) ×240 (QVGA) con l'allungamento del 4:3 (W: H), di cui i pixel sono sistemati nella banda verticale di RGB. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 70,56 (W)×52.92 (H) millimetro, una dimensione del profilo di 76,9 (W)×63.9 (H) millimetro, con il trattamento di superficie di peso anabbagliante e netto di 33.0g (tipo.). Come ASV, il prodotto normalmente nero e Transmissive di LCM, la latta LQ035Q3DW02 fornisce il rapporto transimissive di contrasto di 500:1 di luminosità dell'esposizione del ² di 450 cd/m, 80/80/80/80 (tipo.) (CR≥10) (L/R/U/D) l'angolo di visione, la migliore direzione di visualizzazione sulla simmetria e un tempo di reazione di 15/15 (tipo.) (Tr/Td) di spettrografia di massa scala di grigi o la luminosità del sotto-pixel è determinato con un segnale della scala di grigi di 6 bit per ogni punto, così presentando una tavolozza dei colori 262K.
