Dettagli:
|
Marca del pannello: | Tagliente | Modello del pannello: | LM5Q32 |
---|---|---|---|
Luminosità: | un ² di 120 cd/m (tipo.) | Risoluzione: | 320 (RGB) ×240, QVGA, 80PPI |
dimensione del pannello: | 5,0" | Tipo della lampada: | 1 pc CCFL, ore 15K, senza driver |
Interfaccia di segnale: | Dati paralleli (8 bit), un connettore di 20 perni | Ambiente: | Funzionamento temporaneo.: 0 ~ °C 50; Stoccaggio temporaneo.: -25 ~ °C 65 |
Evidenziare: | Schermo tagliente di SVGA TFT LCD,Pannello LCD industriale di XGA,Esposizione di LVDS TFT LCD |
Informazioni di base: | Luminosità | un ² di 120 cd/m (tipo.) | Rapporto di contrasto | 30:1 (tipo.) (Transmissive) |
---|---|---|---|---|
Angolo di visione | 35/35/15/25 (tipo.) (CR≥5) | Modo ottico | STN, normalmente nero, Transmissive | |
Direzione d'esame | 6 in punto | Tempo di reazione | 150/50 (tipo.) (Tr/Td) (spettrografia di massa) | |
Prestazione di colore: | Cromaticità | Wx: 0,290; Wy: 0,300 | Numeri di colore | Colore |
Temperatura del colore | 8558K | Uniformità bianca | - |
Caratteristiche del pixel: | Formato del pixel | 320 (RGB) ×240 [QVGA] | Dot Pitch | 0.105×0.315 millimetro (H×V) |
---|---|---|---|---|
Configurazione | Banda verticale di RGB | Passo del pixel | 0.315×0.315 millimetro (H×V) [80PPI] | |
Dimensione meccanica: | Area di esposizione | 100.8×75.6 millimetro (H×V) | Area dell'incastonatura | 103.4×78.3 millimetro (H×V) |
Descriva tenue. | 134×113 millimetro (H×V) | Profondità del profilo | 10,5 (massimo) millimetri | |
Caratteristiche del profilo: | Fattore forma | Rettangolo piano | Orientamento | Tipo del paesaggio |
Allungamento | 4:3 (H: V) | Modelli lo stile | ||
Altre caratteristiche: | Peso | 150g (tipo.) | Superficie | - |
Caratteristiche della lampadina: | Forma della lampada | Diritto | Tipo della lampada | CCFL | Tempo di vita | 15K (minuto) (ore) |
---|---|---|---|---|---|---|
Sostituzione | - | Importo | pc 1 | Posizione | Tipo della luce di sfondo (lato superiore) | |
Lampada elettrica: | Input di tensione | 720V (tipo.) | Input corrente | 4.0±1mA | ||
Frequenza | 30/80KHz (minuto/massimo) | Tensione di espulsione | 1280/1600V (massimo) (Ta=+25/0℃) | |||
Consumo | 2.9W (tipo.) | |||||
Caratteristiche dell'interfaccia: | Tipo | Connettore | Posizione | - | Driver della lampada | Nessun |
Dettaglio dell'interfaccia: | Marca | Modello | Pin Pitch | Perni | Importo | Configurazione |
JST | BHR-03VS-1 | 4,0 millimetri | 3 perni | pc 1 | BLL-3PINS-HNL |
Sistema di segnale: | Dati paralleli (8 bit) | Tensione di logica | - | |||
---|---|---|---|---|---|---|
Segnale elettrico: | Input di tensione | 5.0V (tipo.) | Input corrente | 3/5mA (tipo. /Max.) | ||
Consumo | 310/400mW (tipo. /Max.) | |||||
Caratteristiche dell'interfaccia: | Tipo | Connettore | Posizione | - | ||
Dettaglio del connettore: | Marca | Modello | Pin Pitch | Perni | Importo | Configurazione |
FCI | SFR20R-1ST | 0,8 millimetri | 20 perni | pc 1 |

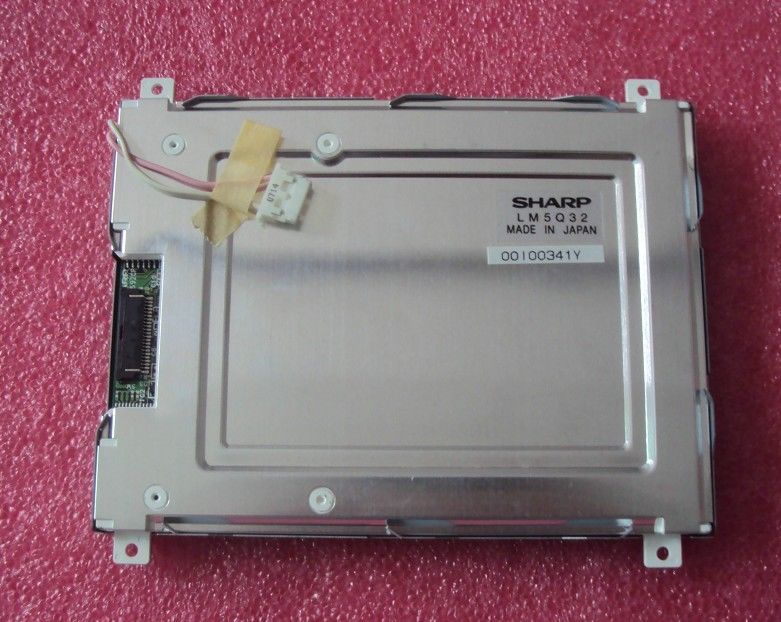

LM5Q32 supporto di visualizzazione 320 (RGB) ×240 (QVGA) con l'allungamento del 4:3 (W: H), di cui i pixel sono sistemati nella banda verticale di RGB. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 100,8 (W)×75.6 (H) millimetro, una dimensione del profilo di 134 (W)×113 (H)×10.5 (D) millimetro, osservante una dimensione di area di 103,4 (W)×78.3 (H) millimetro, peso netto di 150g (tipo.). Come STN, il prodotto normalmente nero e Transmissive di LCM, la latta LM5Q32 fornisce il rapporto transimissive di contrasto di 30:1 di luminosità dell'esposizione del ² di 120 cd/m, 35/35/15/25 (tipo.) (CR≥5) (L/R/U/D) angolo di visione, migliore direzione di visualizzazione su 6 in punto e un tempo di reazione di 150/50 (tipo.) (Tr/Td) di spettrografia di massa, così presentante una tavolozza dei colori di colore. Questo prodotto ha adottato 1 i pc CCFL poichè è sistema della lampadina che è stato disposto come tipo della luce di sfondo (lato superiore) e divertirsi delle ore 15K, driver esterno della lampadina ulteriormente è necessario.
