Dettagli:
|
Modello del pannello: | LM32K10 | Marca del pannello: | Tagliente |
---|---|---|---|
Risoluzione: | 320×240, QVGA, 84PPI | dimensione del pannello: | 4.7INCH |
Luminosità: | un ² di 50 cd/m (tipo.) | Interfaccia di segnale: | Dati paralleli (4 bit), un connettore di 12 perni |
Ambiente: | Funzionamento temporaneo.: 0 ~ °C 45; Stoccaggio temporaneo.: -25 ~ °C 60 | Tipo della lampada: | 1 pc CCFL, senza driver |
Evidenziare: | Schermo tagliente di SVGA TFT LCD,Pannello LCD industriale di XGA,Esposizione di LVDS TFT LCD |
Informazioni di base: | Luminosità | Modo operativo | Rapporto di contrasto |
---|---|---|---|
un ² di 50 cd/m (tipo.) | STN, nero/bianco (positivo) | 10:1 (tipo.) (Transmissive) | |
Angolo di visione (L/R/U/D) | Direzione d'esame | Velocità di risposta | |
- | - | 100/150 (tipo.) (Tr/Td) (spettrografia di massa) | |
Colore dell'esposizione: | Temperatura del colore | Importo di colore | Cromaticità bianca di colore |
- | Monocromio | - |
Dimensione del pannello: | A 4,7 pollici | |||
---|---|---|---|---|
Caratteristiche del pixel: | Risoluzione | Disposizione del pixel | Dot Pitch (W×H) | Passo del pixel (W×H) |
320×240, QVGA | Rettangolo | 0.300×0.300 millimetro | 0.300×0.300 millimetro [84PPI] | |
Dimensione meccanica: | Area attiva (W×H) | Area dell'incastonatura (W×H) | Dimensione del profilo (W×H) | Profondità del profilo |
95.97×71.97 millimetro | 100.0×76.0 millimetro | 148×96 millimetro | 8,0 (massimo) millimetri | |
Caratteristiche del profilo: | Stile della forma | Allungamento | Orientamento | Modelli lo stile |
Rettangolo piano | 4:3 (W: H) | Tipo del paesaggio | ||
Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
- | 140g (tipo.) | - |
Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
---|---|---|---|---|---|---|
12.5mA (tipo.) | 5.0V (tipo.) | - | ||||
Tensione per i segnali dell'esposizione: | 192/288mW (tipo. /Max.) | |||||
Caratteristiche dell'interfaccia: | Posizione | Tipo | Interfaccia | |||
- | Connettore | Dati paralleli (4 bit) | ||||
Interfaccia di segnale: | Marca | Modello | Importo | Pin Pitch | Perni | Pin Assignment |
molex | 52103-1217 | pc 1 | 1,0 millimetri | 12 perni |
Caratteristiche della lampadina: | Tipo | Posizione | Forma | Importo | Vita (ore) | Sostituzione |
---|---|---|---|---|---|---|
CCFL | Tipo della luce di sfondo | - | pc 1 | - | - | |
CCFL elettrico: | Input corrente | Input di tensione | Consumo | |||
5.0±1mA | 250±25V | 1.25W (tipo.) | ||||
Caratteristiche dell'interfaccia: | Posizione | Tipo | Driver di CCFL | |||
- | Cavo | Nessun |

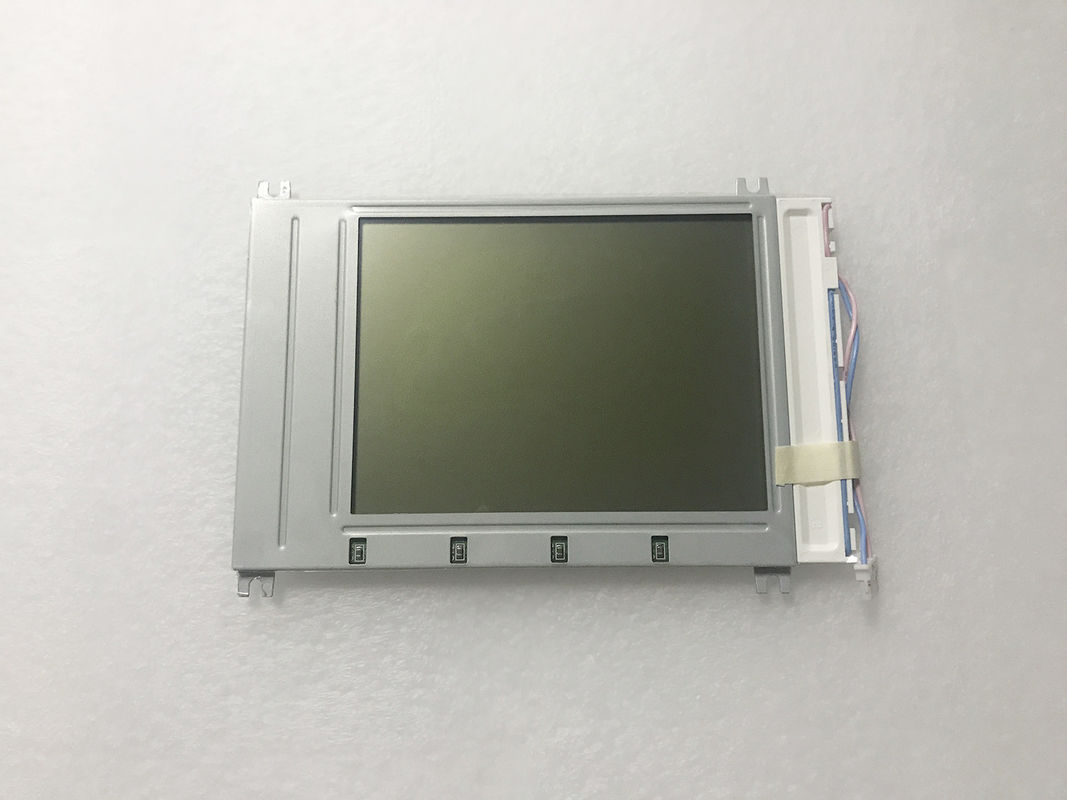

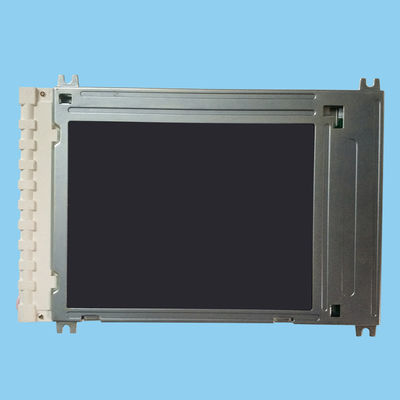

LM32K10 supporto di visualizzazione 320×240 (QVGA) con l'allungamento del 4:3 (W: H), di cui i pixel sono sistemati nel rettangolo. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 95,97 (W)×71.97 (H) millimetro, una dimensione del profilo di 148 (W)×96 (H) millimetro, osservante una dimensione di area di 100,0 (W)×76.0 (H) millimetro, peso netto di 140g (tipo.). Come STN, prodotto bianco/del nero (positivo) di LCM, la latta LM32K10 fornisce il rapporto transimissive di contrasto di 10:1 di luminosità dell'esposizione del ² di 50 cd/m e un tempo di reazione di 100/150 (tipo.) (Tr/Td) spettrografia di massa, così presentando una tavolozza dei colori monocromatici. Questo prodotto ha adottato 1 i pc CCFL poichè è sistema della lampadina che è stato disposto come tipo della luce di sfondo, driver esterno della lampadina ulteriormente è necessario.
