Dettagli:
|
dimensione del pannello: | 5.7INCH | Modello del pannello: | LM32019P |
---|---|---|---|
Luminosità: | un ² di 70 cd/m (tipo.) | Apertura dell'incastonatura: | 121,0 (W)×91.6 (H) millimetro |
Risoluzione: | 320×240, QVGA, 70PPI | Interfaccia di segnale: | Dati paralleli (4 bit), 12 perni FPC |
Ambiente: | Funzionamento temporaneo.: 0 ~ °C 45; Stoccaggio temporaneo.: -25 ~ °C 60 | Tipo della lampada: | 1 pc CCFL, ore 15K, senza driver |
Evidenziare: | Schermo tagliente di SVGA TFT LCD,Pannello LCD industriale di XGA,Esposizione di LVDS TFT LCD |
Informazioni di base: | Marca del pannello | TAGLIENTE | Modello del pannello | LM32019P |
---|---|---|---|---|
Dimensione diagonale | 5,7" | Applicazione | ||
Tipo del pannello | FSTN-LCD, LCM | Alias di modello | - | |
Affidabilità: | Funzionamento temporaneo. | 0 ~ °C 45 | Impiegati di stoccaggio. | -25 ~ °C 60 |
Informazioni di base: | Luminosità | un ² di 70 cd/m (tipo.) | Rapporto di contrasto | 10:1 (tipo.) (Transmissive) |
---|---|---|---|---|
Angolo di visione | 25/25/15/30 (tipo.) (CR≥4) | Modo ottico | STN, nero/bianco (negazione), Transmissive | |
Direzione d'esame | - | Tempo di reazione | 350/170 (tipo.) (Tr/Td) (spettrografia di massa) | |
Prestazione di colore: | Cromaticità | - | Numeri di colore | Monocromio |
Temperatura del colore | - | Uniformità bianca | 1.30/1.50 (tipo. /Max.) (5 punti) |
Caratteristiche del pixel: | Formato del pixel | 320×240 [QVGA] | Dot Pitch | 0.360×0.360 millimetro (H×V) |
---|---|---|---|---|
Configurazione | Rettangolo | Passo del pixel | 0.360×0.360 millimetro (H×V) [70PPI] | |
Dimensione meccanica: | Area di esposizione | 115.17×86.37 millimetro (H×V) | Area dell'incastonatura | 121.0×91.6 millimetro (H×V) |
Descriva tenue. | 166×109 millimetro (H×V) | Profondità del profilo | 7,5 (massimo) millimetri | |
Caratteristiche del profilo: | Fattore forma | Rettangolo piano | Orientamento | Tipo del paesaggio |
Allungamento | 4:3 (H: V) | Modelli lo stile | ||
Fori & sostegni: | Fori di montaggio del fronte (3-Φ3.0, 1-Φ2.8) | |||
Altre caratteristiche: | Peso | 160g (tipo.) | Superficie | - |
Sistema di segnale: | Dati paralleli (4 bit) | Tensione di logica | - | |||
---|---|---|---|---|---|---|
Segnale elettrico: | Input di tensione | 5.0V (tipo.) | Input corrente | 1.2mA (tipo.) | ||
Consumo | 46/70mW (tipo. /Max.) | |||||
Caratteristiche dell'interfaccia: | Tipo | FPC | Posizione | - | ||
Dettaglio di FPC: | Marca | Modello | Pin Pitch | Perni | Importo | Configurazione |
1,25 millimetri | 12 perni | pc 1 |
Caratteristiche della lampadina: | Forma della lampada | - | Tipo della lampada | CCFL | Tempo di vita | 15K (tipo.) (ore) |
---|---|---|---|---|---|---|
Sostituzione | - | Importo | pc 1 | Posizione | Tipo della luce di sfondo | |
Lampada elettrica: | Input di tensione | 290±29V | Input corrente | 5.0±1mA | ||
Frequenza | 20/60KHz (minuto/massimo) | Tensione di espulsione | 900V (massimo) (Ta=+25℃) | |||
Consumo | 1.45W (tipo.) | |||||
Caratteristiche dell'interfaccia: | Tipo | Connettore | Posizione | - | Driver della lampada | Nessun |
Dettaglio dell'interfaccia: | Marca | Modello | Pin Pitch | Perni | Importo | Configurazione |
JST | BHR-03VS-1 | 4,0 millimetri | 3 perni | pc 1 | BLL-3PINS-HNL |

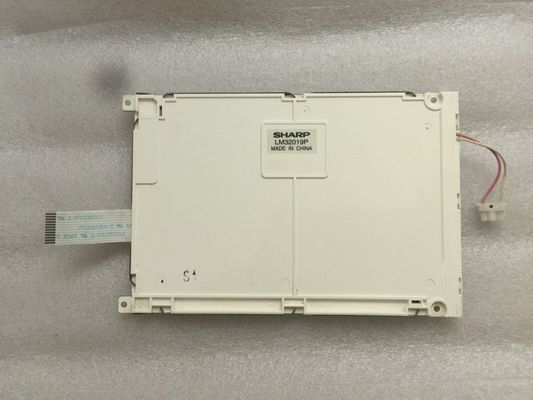

LM32019P supporto di visualizzazione 320×240 (QVGA) con l'allungamento del 4:3 (W: H), di cui i pixel sono sistemati nel rettangolo. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 115,17 (W)×86.37 (H) millimetro, una dimensione del profilo di 166 (W)×109 (H) millimetro, osservante una dimensione di area di 121,0 (W)×91.6 (H) millimetro, peso netto di 160g (tipo.). Come STN, il nero/bianco (negazione), prodotto Transmissive di LCM, latta di LM32019P fornisce il rapporto transimissive di contrasto di 10:1 di luminosità dell'esposizione del ² di 70 cd/m, 25/25/15/30 (tipo.) (CR≥4) (L/R/U/D) angolo di visione e un tempo di reazione di 350/170 (tipo.) (Tr/Td) di spettrografia di massa, presentante così una tavolozza dei colori monocromatici. Questo prodotto ha adottato 1 i pc CCFL poichè è sistema della lampadina che è stato disposto come tipo della luce di sfondo e si diverte delle ore 15K, driver esterno della lampadina ulteriormente è necessario.
