Dettagli:
|
| Dimensione diagonale: | A 4,7 pollici | Modello: | LM32018T |
|---|---|---|---|
| Luminanza: | un ² di 150 cd/m (tipo.) | Il contorno Dim.: | 145 ((H) × 93 ((V) mm |
| Formato del pixel: | 320×240 [QVGA] 84PPI | Fonte di luce: | CCFL [pc 1], SENZA driver |
| Ambiente: | Temperatura di funzionamento: 0 ~ 45 °C; Temperatura di stoccaggio: -25 ~ 60 °C | Modalità di funzionamento: | STN, modo blu (negazione), Transmissive |
| Evidenziare: | Schermo tagliente di SVGA TFT LCD,Pannello LCD industriale di XGA,Esposizione di LVDS TFT LCD |
||
| Caratteristiche dei pixel: | Numero di pixel | 320×240 [QVGA] | Disposizioni | Rettangolo |
|---|---|---|---|---|
| Dot Pitch ((W×H)) | 00,300 × 0,300 mm | Pixel Pitch ((W×H) | 0.300×0.300 mm [84PPI] | |
| Dimensione fisica: | Visualizzazione attiva | 95.97 ((W) × 71.97 ((H) mm | Complessivamente Dim. | 145 ((W) × 93 ((H) mm |
| Apertura del bezzolo | 100.0(W) ×75.0(H) mm | Profondità complessiva | 7.5 (massimo) mm | |
| Caratteristiche del progetto: | Forma del modulo | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto (W:H) | 4:3 | Stile di forma | ||
| Fissazione: | Fori per il montaggio della faccia | |||
| Altri dettagli: | Massa | 115 g | Superficie | - |
| Informazioni di base: | Luminanza | 150 cd/m2 (Typ.) | Rapporto di contrasto | 6 : 1 (Tipico) (trasmettitore) |
|---|---|---|---|---|
| Buona vista a | - | Velocità di risposta | 220/215 (Tipo) (Tr/Td) (ms) | |
| Angolo di visione | 25/25/15/25 (tipo) | Modalità di funzionamento | STN, modalità blu (negativo), trasmettitore | |
| Performance dei colori: | Cromaticità | - | Colore di supporto | Monocromo |
| Caratteristiche della lampada: | Forma della lampada | - | Tipo di lampada | CCFL | Posizione | Tipo di luce di bordo |
|---|---|---|---|---|---|---|
| Scambio | - | Importo | 1 pezzo | La vita | - | |
| Lampada elettrica: | Corrente di input | 5.0±1mA | Voltaggio di ingresso | 230 ± 23 V | ||
| Frequenza | - | Voltaggio di accensione | 800V (massimo) | |||
| Consumo | 1.15W (tipo) | |||||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo fisico | Collegamento | ||
| Interfaccia dettagliata: | Marchio | Modello | Importo | Pin Pitch | Importo del pin | Assegnazione di pin |
| JST | BHR-03VS-1 | 1 pezzo | 40,0 mm | 3 perni | BLL-3PINS-HNL | |
| Guidatore di retroilluminazione: | - No, no. | |||||
| Segnale elettrico: | Corrente di input | 1.3/7.2mA (tipo/massimo) | Voltaggio di ingresso | 5.0V (tipo) | ||
|---|---|---|---|---|---|---|
| Consumo | 144/216 mW (tipo/massimo) | Interfaccia del segnale | Dati paralleli (8-bit) | |||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo fisico | Collegamento | ||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Importo del pin | Assegnazione di pin |
| molex | 52207-1217 | 1 pezzo | 10,0 mm | 12 perni | ||

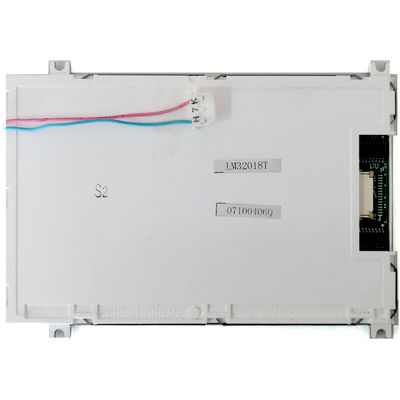

LM32018T supporta la visualizzazione320×240(QVGA) con rapporto di aspetto 4:3 (W:H), i cui pixel sono disposti in rettangolo.area di osservazione di 100.0(W) × 75.0(H) mm, peso netto di 115g. Come prodotto LCM trasmissivo STN, in modalità blu (negativo), LM32018T può fornire 150 cd/m2 di luminosità dello schermo 6:1 rapporto di contrasto trasmissivo, 25/25/15/25 (Tipo.) ((CR≥4) (L/R/U/D) angolo di visione , e tempo di risposta di 220/215 (Typ.) ((Tr/Td) ms., presentando così una tavolozza di colori monocromi.È inoltre necessario un driver di retroilluminazione esterno.
