Dettagli:
|
Marchio: | BOE | Dimensione diagonale: | 15,6» |
---|---|---|---|
Risoluzione: | 1920 (RGB) ×1080, FHD 141PPI | Dimensione del profilo: | 350.66 ((W) × 216.25 ((H) × 2.6 ((D) mm |
Angolo di visione: | 85/85/85/85 (tipo) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di conservazione: -20 ~ 60 °C |

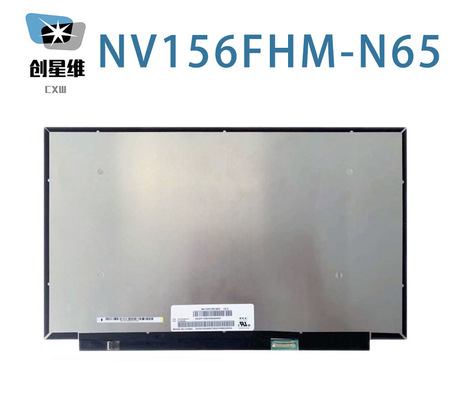

Informazioni di base: | Marchio | Modello | NV156FHM-N65 | |
---|---|---|---|---|
Tipo | LCM a-Si TFT-LCD | Utilizzato per | ||
Dimensione dello schermo | 15.6" | Alias | Codice di riferimento: | |
Ambiente: | Temperatura di stoccaggio. | -20 ~ 60 °C | Temperature operative. | 0 ~~ 50 °C |
RoHS | Vibrazione | 1.5G (14,7 m/s2) |
Caratteristiche dei pixel: | Risoluzione | 1920 ((RGB) × 1080, FHD | Punteggio (mm) | 00,05975 × 0,17925 (H × V) |
---|---|---|---|---|
Format pixel | Striscia verticale RGB | Pixel Pitch ((mm) | 0.17925×0.17925 (H×V) [141PPI] | |
Dimensioni meccaniche: | Area attiva ((mm) | 344.16 ((H) × 193.59 ((V) | Superficie di Bezel ((mm) | - |
Contorno Dim. ((mm) | 350.66 ((H) × 216.25 ((V) | Profondezza ((mm) | 2.6 (massimo) | |
Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | Sottile (PCBA piatto, T≤3,2 mm) |
Rapporto di aspetto | 169 (H:V) | Orientazione | Tipo di paesaggio | |
Montaggio: | Senza | |||
Altre specifiche: | Peso | 280 g (massimo) | Trattamento | Antiglare, rivestimento duro (3H) |
Informazioni di base: | Luminanza ((cd/m2) | 500 (Typ.) | Rapporto di contrasto | 8001 (Tipico) (Trasmettitore) |
---|---|---|---|---|
Angolo di visione | 85/85/85/85 (tipo) | Modalità di visualizzazione | HADS, normalmente nero, trasmissibile | |
Migliore vista su | Simmetria | Risposta (s) | 30 (Tipo) (Tr+Td) | |
Performance dei colori: | Coordinata bianca | X:0.313; Y:0.329 | Colori di visualizzazione | 1.06B (8-bit + FRC) |
Temperatura del colore | 6485K | Uniformità bianca | 1.25/1.67 (Max.) | |
1931 Color Gamut: | Rapporto NTSC | 75% | sRGB | Copertura del 95% |
Adobe RGB | 74% di copertura | DCI-P3 | 78% di copertura | |
Rec.2020 | 56% di copertura | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
Segnale elettrico: | Fornitura di tensione | 3.3V (tipo) | Fornitura corrente | 242/364mA (tipo/massimo) | ||
---|---|---|---|---|---|---|
Consumo | 0.8/1.2W (tipo/massimo) | |||||
Tipo di segnale: | eDP (2 corsie), eDP1.4b, HBR1 (2.7G/ corsia) | Tensione del segnale | - | |||
Caratteristiche dell' interfaccia: | Posizione | Tipo | Collegamento | |||
Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
I-PEX | 20455-030E-66 | 1 pezzo | 30 perni | 0.5 mm | EDP-30P2L-020A |
Caratteristiche della retroilluminazione: | Forma | 6 corde | Tipo | WLED | Posizione | Tipo di luce di bordo |
---|---|---|---|---|---|---|
Sostituzione | - | Quantità | 10S6P | Tempo di vita | 15K (min.) (ore) | |
Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Incluso nell'interfaccia del segnale | ||
Guidatore di retroilluminazione: | Con driver a LED | |||||
Guida elettrica: | Fornitura di tensione | 5.0/12.0/21.0V (min./tipo/massimo) | Fornitura corrente | - | ||
Consumo | 4.75W (massimo) |
Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 344,16 mm, dimensioni di contorno di 350,66 mm,con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 280g (Max.), forma di Slim (PCBA Flat, T≤3,2mm).NV156FHM-N65 può fornire 500 cd/m2 luminosità del display 8001:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 30 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 8 bit + FRC per ogni punto, presentando così una tavolozza di 1,06B colori, anche con prestazioni di gamma cromatica del 95% (sRGB).Questo prodotto ha adottato 10S6P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di 15K oreNV156FHM-N65 utilizza eDP (2 Lanes) come sistema di ingresso del segnale, che è collegato da 30 pin Connettore con tensione di alimentazione di 3.3V (Tipo)
