Dettagli:
|
| Marchio: | B.O.E. | Dimensione diagonale: | 13.3 |
|---|---|---|---|
| Risoluzione: | 2560 ((RGB) × 1600, WQXGA 227PPI | Luminanza: | un ² di 300 cd/m |
| Angolo di visione: | 89/89/89/89 (tipo) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -20 ~ 60 °C |

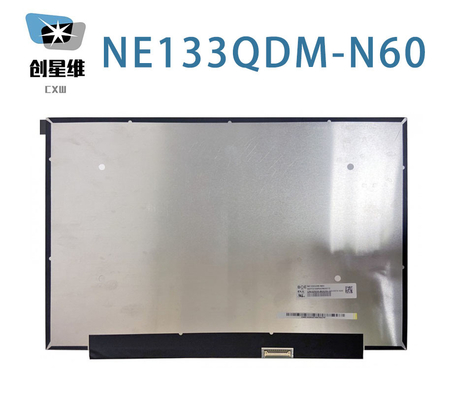

| Informazioni di base: | Marchio del pannello | Modello di pannello | NE133QDM-N60 | |
|---|---|---|---|---|
| Dimensione diagonale | 13.3 | Applicazione | ||
| Tipo di pannello | Ossido TFT-LCD, LCM | Alias del modello | Codice di riferimento: | |
| Affidabilità: | Temperature operative. | 0 ~ 50 °C | Temperatura di stoccaggio. | -20 ~ 60 °C |
| Stato della RoHS | Vibrazione | 1.5G (14,7 m/s2) |
| Caratteristiche dei pixel: | Format pixel | 2560 ((RGB) × 1600 [WQXGA] | Punte di passo | 0.03725×0.11175 mm (H×V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.11175×0.11175 mm (H×V) [227PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 2860,08 × 178,8 mm (H × V) | Zona di Bezel | - |
| Il contorno Dim. | 2910,08 × 195,3 mm (H × V) | Profondità del profilo | 2.25/2.5 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 16:10 (H:V) | Stile di forma | Sottile (PCBA piatto, T≤3,2 mm) | |
| Fori e parentesi: | Senza | |||
| Altre caratteristiche: | Peso | 210 g (massimo) | Superficie | Antiglare, rivestimento duro (3H) |
| Informazioni di base: | Brillantezza | 300 cd/m2 (Typ.) | Rapporto di contrasto | 15001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 89/89/89/89 (tipo) | Modalità ottica | ADS, normalmente nero, trasmissibile | |
| Direzione di visione | Simmetria | Tempo di risposta | 30 (Tipo) (Tr+Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.313" Wy:0.329 | Numeri dei colori | 1.06B (8-bit + FRC) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.25/1.54 (Max.) | |
| 1931 Color Gamut: | Rapporto NTSC | 74% | sRGB | Copertura al 100% |
| Adobe RGB | Copertura del 76% | DCI-P3 | Copertura del 76% | |
| Rec.2020 | 55% di copertura | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Caratteristiche della retroilluminazione: | Forma della lampada | 5 corde | Tipo di lampada | WLED | Tempo di vita | 15K (min.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Importo | 11S5P | Posizione | Tipo di luce di bordo | |
| Caratteristiche dell' interfaccia: | Tipo | Incluso nell'interfaccia del segnale | Posizione | - | Guida lampada | Con driver a LED |
| Guida elettrica: | Input di tensione | 5.0/12.0/21.0V (min./tipo/massimo) | Input corrente | - | ||
| Consumo | 3.8W (massimo.) | |||||
| Sistema di segnale: | eDP (4 corsie), eDP1.3, HBR1 (2.7G/ corsia) | Voltaggio logico | - | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 3.3V (tipo) | Input corrente | 172.7/182mA (tipo/massimo) | ||
| Consumo | 0.57/0.6W (tipo/massimo.) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | |||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| I-PEX | 20682-040E-02 | 0.4 mm | 40 perni | 1 pezzo | ||
Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 286.08 ((W) × 178.8 ((H) mm, dimensioni di contorno di 291.08 ((W) × 195.3 ((H) × 2.5 ((D) mm,con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 210 g (Max.), forma di Slim (PCBA Flat, T≤3,2 mm).NE133QDM-N60 può fornire 300 cd/m2 luminosità 15001:1 rapporto di contrasto trasmissivo, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 30 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 8 bit + FRC per ogni punto, presentando così una tavolozza di 1,06B colori, anche con prestazioni di gamma di colori al 100% (sRGB).Questo prodotto ha adottato 11S5P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 15K oreNE133QDM-N60 utilizza eDP (4 Lanes) come sistema di ingresso del segnale, che è collegato da un connettore a 40 pin con tensione di alimentazione di 3.3V (Tipo.
