Dettagli:
|
Marchio: | B.O.E. | Dimensione diagonale: | 13.3 |
---|---|---|---|
Risoluzione: | 2560 ((RGB) × 1600, WQXGA 227PPI | Brillantezza: | 400 cd/m2 |
Angolo di visione: | 89/89/89/89 (tipo) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di conservazione: -20 ~ 60 °C |
Informazioni di base: | Marchio | Nome del modello | Tipo | Alias del modello |
---|---|---|---|---|

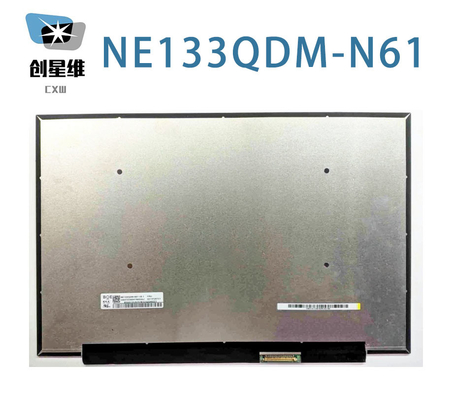

NE133QDM-N61 | Ossido TFT-LCD, LCM | B.O.0981 | ||
Classificazione massima: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Livello di vibrazione |
0 ~ 50 °C | -20 ~ 60 °C |
Dimensione dello schermo: | 13.3 | |||
---|---|---|---|---|
Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
2560 ((RGB) × 1600, WQXGA | Striscia verticale RGB | 0.03725×0.11175 mm | 0.11175×0.11175 mm [227PPI] | |
Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
2860,08 × 178,8 mm | - | 2910,08 × 194,3 mm | 2.0 (massimo) mm | |
Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
Rettangolo piatto | 16:10 | Tipo di paesaggio | Sottile (PCBA piatto, T≤3,2 mm) | |
Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
175 g (massimo) | - | Antiglare, rivestimento duro (3H) | ||
Fori e parentesi: | Senza |
Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
---|---|---|---|
400 cd/m2 (Typ.) | ADS, normalmente nero, trasmissibile | 15001 (Tipico) (Trasmettitore) | |
Buona vista a | Angolo di visione | Tempo di risposta | |
Simmetria | 89/89/89/89 (tipo) | 30 (Tipo) (Tr+Td) (ms) | |
Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
74% | 100% | 76% | |
Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
77% | 55% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Uniformità bianca: | 1.25/1.67 (Max.) |
Caratteristiche della retroilluminazione: | Tipo | Posizione | La vita ((Orari) | Importo | Forma | Sostituzione |
---|---|---|---|---|---|---|
WLED | Tipo di luce di bordo (lato inferiore) | 15K ((Min.) | 9S6P | 6 corde | - | |
Caratteristiche dell' interfaccia: | Stato del conducente WLED | Tipo fisico | Posizione dell'interfaccia | |||
Con driver a LED | Incluso nell'interfaccia del segnale | - | ||||
WLED driver elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
5.0/12.0/21.0V (min./tipo/massimo) | - | 2.4W (massimo) |
Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
---|---|---|---|---|---|---|
3.3V (tipo) | 182 mA (massimo) | 0.6W (massimo) | ||||
Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||
eDP (4 corsie), eDP1.4, HBR1 (2.7G/ corsia) | Collegamento | |||||
Interfaccia dettagliata: | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
STM | MSAK24025P40G | 1 pezzo | 40 perni | 0.5 mm |
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 286.08 ((W) × 178.8 ((H) mm, dimensioni di contorno di 291.08 ((W) × 194.3 ((H) × 2 ((D) mm,con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 175g (Max.), forma tipo Slim (PCBA Flat, T≤3,2mm).NE133QDM-N61 può fornire 400 cd/m2 luminosità 15001:1 rapporto di contrasto trasmissivo, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 30 (Typ.) ((Tr+Td) ms.Scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio di 8 bit per ogni punto, presentando così una tavolozza di 16,7M colori, anche con prestazioni di gamma di colori al 100% (Adobe).Questo prodotto ha adottato 9S6P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato inferiore) e hanno un tempo di vita di 15K oreNE133QDM-N61 utilizza eDP (4 Lanes) come sistema di ingresso del segnale, che è collegato da 40 pin di connettore con tensione di alimentazione di 3.3V (Typ.).
