Dettagli:
|
| Marchio: | B.O.E. | Dimensione diagonale: | 13.3 |
|---|---|---|---|
| Risoluzione: | 1920 ((RGB) × 1080, FHD 166PPI | Luminanza: | 220 cd/m2 |
| Angolo di visione: | 85/85/85/85 (tipo) | Max. Valutazioni: | Temperatura di conservazione: -20 ~ 60 °C Temperatura di funzionamento: 0 ~ 50 °C |

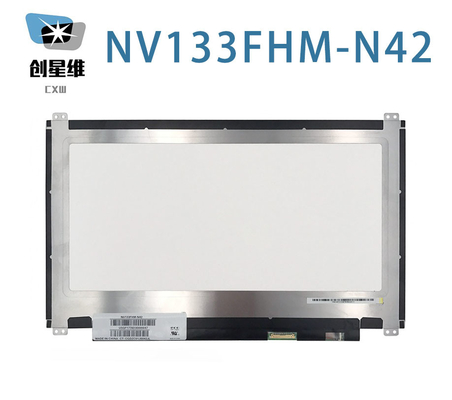

| Informazioni di base: | Marchio | Modello | NV133FHM-N42 | |
|---|---|---|---|---|
| Tipo | LCM a-Si TFT-LCD | Utilizzato per | ||
| Dimensione dello schermo | 13.3 | Alias | BOE0701 BOE0717 | |
| Ambiente: | Temperatura di stoccaggio. | -20 ~ 60 °C | Temperature operative. | 0 ~~ 50 °C |
| Caratteristiche dei pixel: | Risoluzione | 1920 ((RGB) × 1080, FHD | Punteggio (mm) | 00,051 × 0,153 (H × V) |
|---|---|---|---|---|
| Format pixel | Striscia verticale RGB | Pixel Pitch ((mm) | 0.153×0.153 (H×V) [166PPI] | |
| Dimensioni meccaniche: | Area attiva ((mm) | 293.76 ((H) × 165.24 ((V) | Superficie di Bezel ((mm) | - |
| Contorno Dim. ((mm) | 306.3 ((H) × 195.2 ((V) | Profondezza ((mm) | 2.7/2.85 (tipo/massimo) | |
| Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | Sottile (PCBA piatto, T≤3,2 mm) |
| Rapporto di aspetto | 169 (H:V) | Orientazione | Tipo di paesaggio | |
| Montaggio: | Fori per il montaggio della faccia (8 pezzi) su lumache verso l'alto e verso il basso | |||
| Altre specifiche: | Peso | 260 g (massimo) | Trattamento | Antiglare |
| Informazioni di base: | Luminanza ((cd/m2) | 220 (tipo) | Rapporto di contrasto | 8001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 85/85/85/85 (tipo) | Modalità di visualizzazione | ADS, normalmente nero, trasmissibile | |
| Migliore vista su | Simmetria | Risposta (s) | 30 (Tipo) (Tr+Td) | |
| Performance dei colori: | Coordinata bianca | X:0.313; Y:0.329 | Colori di visualizzazione | 262K (6-bit) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.20/1.40 (Tipico) | |
| 1931 Color Gamut: | Rapporto NTSC | 43% | sRGB | Copertura del 60% |
| Adobe RGB | Copertura del 45% | DCI-P3 | Copertura del 45% | |
| Rec.2020 | Copertura del 32% | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020 |
| Segnale elettrico: | Fornitura di tensione | 3.3V (tipo) | Fornitura corrente | 273 mA (tipo) | ||
|---|---|---|---|---|---|---|
| Consumo | 0.9/1.5W (tipo/massimo) | |||||
| Tipo di segnale: | eDP (2 corsie), eDP1.2, HBR1 (2.7G/ corsia) | Tensione del segnale | - | |||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Collegamento | |||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| UJU | IS050-L30B-C10 | 1 pezzo | 30 perni | 0.5 mm | EDP-30P2L-020Q | |
| Caratteristiche della retroilluminazione: | Forma | 4 corde | Tipo | WLED | Posizione | Tipo di luce di bordo |
|---|---|---|---|---|---|---|
| Sostituzione | - | Quantità | 8S4P | Tempo di vita | 15K (min.) (ore) | |
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Incluso nell'interfaccia del segnale | ||
| Guidatore di retroilluminazione: | Con driver a LED | |||||
| Guida elettrica: | Fornitura di tensione | 6.0/12.0/21.0V (min./tipo/massimo) | Fornitura corrente | - | ||
| Consumo | 2.4W (massimo) | |||||
Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 293,76 mm, dimensioni di contorno di 306,3 mm,con trattamento superficiale di Antiglare, peso netto di 260g (Max.), forma tipo Slim (PCBA Flat, T≤3,2mm).1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 30 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di colori da 262K, anche con prestazioni di gamma di colori del 45% (NTSC).Questo prodotto ha adottato 8S4P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 15K oreNV133FHM-N42 utilizza eDP (2 Lanes) come sistema di ingresso del segnale, che è collegato da un connettore a 30 pin con tensione di alimentazione di 3.3V (Typ.).
