Dettagli:
|
Marchio: | B.O.E. | Dimensione diagonale: | 15,0» |
---|---|---|---|
Risoluzione: | 1024 (RGB) ×768, XGA 85PPI | Luminanza: | un ² di 350 cd/m |
Angolo di visione: | 89/89/89/89 (tipo) | Ambiente: | Temperatura di funzionamento: -20 ~ 70 °C; Temperatura di stoccaggio: -20 ~ 70 °C |

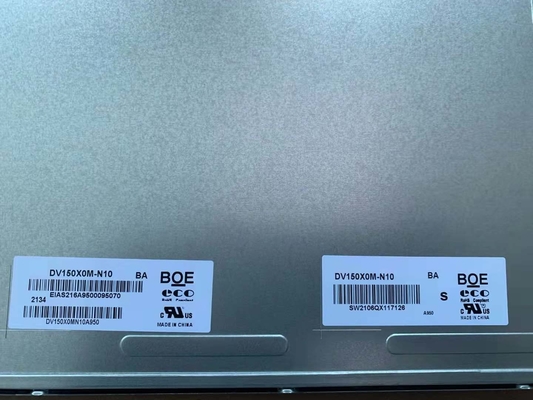

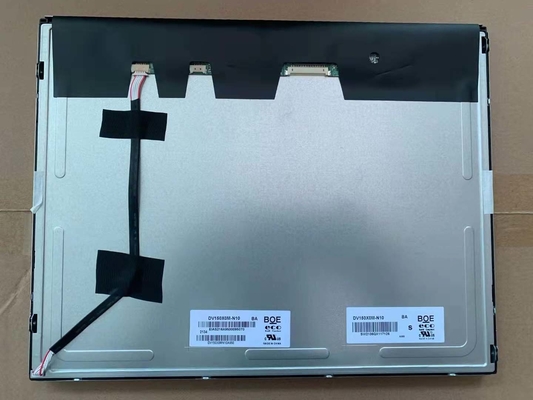

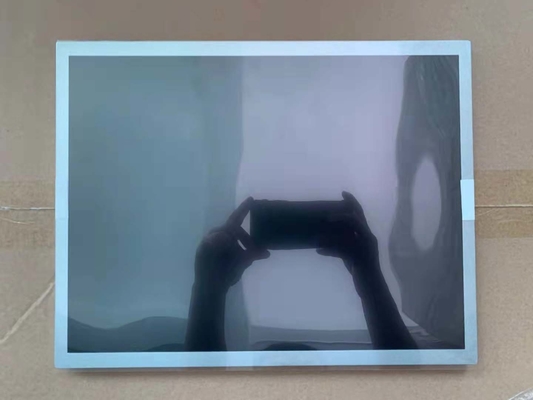

Informazioni di base: | Marchio | Modello | DV150X0M-N10 | |
---|---|---|---|---|
Tipo | LCM a-Si TFT-LCD | Utilizzato per |
|
|
Dimensione dello schermo | 15.0" | Alias | - | |
Ambiente: | Temperatura di stoccaggio. | -20 ~ 70 °C | Temperature operative. | -20 ~ 70 °C |
RoHS | Vibrazione | 1.2G (11,76 m/s2) |
Caratteristiche dei pixel: | Risoluzione | 1024 ((RGB) × 768, XGA | Punteggio (mm) | 0.099×0.297 (H×V) |
---|---|---|---|---|
Format pixel | Striscia verticale RGB | Pixel Pitch ((mm) | 0.297×0.297 (H×V) [85PPI] | |
Dimensioni meccaniche: | Area attiva ((mm) | 304.128 ((H) × 228.096 ((V) | Superficie di Bezel ((mm) | 306.5 ((H) × 230.1 ((V) |
Contorno Dim. ((mm) | 326.5 ((H) × 253.5 ((V) | Profondezza ((mm) | 9.7/10.0 (tipo/massimo) | |
Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | |
Rapporto di aspetto | 43 (H:V) | Orientazione | Paesaggio / Ritratto | |
Montaggio: | Fori di montaggio laterali (4-M3) sulla lunetta sinistra, destra | |||
Altre specifiche: | Peso | 930 g | Trattamento | Antiglare (Haze 25%), rivestimento duro (3H) |
Informazioni di base: | Luminanza ((cd/m2) | 350 (Tipico) | Rapporto di contrasto | 10001 (Tipico) (Trasmettitore) |
---|---|---|---|---|
Angolo di visione | 89/89/89/89 (tipo) | Modalità di visualizzazione | ADS, normalmente nero, trasmissibile | |
Migliore vista su | Simmetria | Risposta (s) | 30 (Tipo) (Tr+Td) | |
Performance dei colori: | Coordinata bianca | X:0.313; Y:0.329 | Colori di visualizzazione | 16.7M (6-bit + Hi-FRC) |
Temperatura del colore | 6485K | Uniformità bianca | 1.33 (massimo) 9 punti | |
1931 Color Gamut: | Rapporto NTSC | 74% | sRGB | Copertura del 95% |
Adobe RGB | 73% di copertura | DCI-P3 | Copertura del 77% | |
Rec.2020 | 55% di copertura | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
Segnale elettrico: | Fornitura di tensione | 3.3V (tipo) | Fornitura corrente | 455/900mA (tipo/massimo) | ||
---|---|---|---|---|---|---|
Consumo | 1.5/3.0W (tipo/massimo) | |||||
Tipo di segnale: | LVDS (1 ch, 8 bit) | Tensione del segnale | - | |||
Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Collegamento | ||
Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
STM | MSB240420HE | 1 pezzo | 20 perni | 1.25 mm |
Caratteristiche della retroilluminazione: | Forma | 4 corde | Tipo | WLED | Posizione | Tipo di luce di bordo (lato inferiore) |
---|---|---|---|---|---|---|
Sostituzione | - | Quantità | 12S4P | Tempo di vita | 50K (min.) (ore) | |
Lampada elettrica: | Fornitura di tensione | 36±3,6V | Fornitura corrente | 55 mA (tipo) | ||
Consumo | 7.92/8.71W (tipo/massimo.) | |||||
Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Collegamento | ||
Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
CviLux | CI4205M2HRP-NH | 1 pezzo | 5 perni | 1.25 mm | ||
Guidatore di retroilluminazione: | Con driver a LED | |||||
Guida elettrica: | Fornitura di tensione | 10.8/12.0/12.6V (min./tipo/massimo) | Fornitura corrente | 600/775/850mA (min./tipo/massimo) | ||
Consumo | 9.3/10.2W (tipo/massimo) |
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 304.128 ((W) × 228.096 ((H) mm, dimensioni di contorno di 326.5 ((W) × 253.5 ((H) × 10 ((D) mm, dimensioni di area di visualizzazione di 306.5 ((W) × 230.1 ((H) mm, con trattamento superficiale di Antiglare (Haze 25%), rivestimento duro (3H), peso netto di 930 g.DV150X0M-N10 può fornire 350 cd/m2 luminosità del display 10001:1 rapporto di contrasto trasmissivo, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 30 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit + Hi-FRC per ogni punto, presentando così una palette di 16,7M colori, anche con prestazioni di gamma di colori del 72% (NTSC).Questo prodotto ha adottato 12S4P WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato inferiore) e ha una durata di vita di 50K oreDV150X0M-N10 utilizza LVDS (1 ch, 8-bit) come sistema di ingresso del segnale, collegato da un connettore a 20 pin con tensione di alimentazione di 3.3V (Typ.).
