Dettagli:
|
| Marchio: | B.O.E. | Dimensione diagonale: | 16.0" |
|---|---|---|---|
| Risoluzione: | 3840 ((RGB) × 2400 282PPI | Brillantezza: | un ² di 500 cd/m (tipo.) |
| angolo di visione: | 80/80/80/80 (minuto) (CR≥10) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di conservazione: -20 ~ 60 °C |

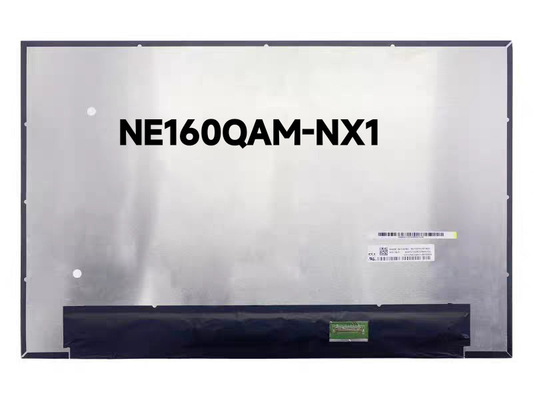

| Informazioni di base: | Marchio del pannello | Modello di pannello | NE160QAM-NX1 | |
|---|---|---|---|---|
| Dimensione diagonale | 16.0" | Applicazione |
|
|
| Tipo di pannello | a-Si TFT-LCD, LCM | Alias del modello | Classificazione: | |
| Affidabilità: | Temperature operative. | 0 ~ 50 °C | Temperatura di stoccaggio. | -20 ~ 60 °C |
| Stato della RoHS | Vibrazione | 1.5G (14,7 m/s2) |
| Caratteristiche dei pixel: | Format pixel | 3840 ((RGB) × 2400 | Punte di passo | 0.02992×0.08976 mm (H×V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.08976×0.08976 mm (H×V) [282PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 344.678×215.424 mm (H×V) | Zona di Bezel | - |
| Il contorno Dim. | 349.68 × 224,42 mm (H × V) | Profondità del profilo | 2.45/4.6 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 16:10 (H:V) | Stile di forma | Sottile (PCBA piegato, T≤3,0 mm) | |
| Fori e parentesi: | Senza | |||
| Altre caratteristiche: | Peso | 330 g (massimo) | Superficie | Antiglare, rivestimento duro (3H) |
| Informazioni di base: | Brillantezza | 500 cd/m2 (tipico), HDR400 | Rapporto di contrasto | 12001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 80/80/80/80 (min.) | Modalità ottica | ADS, normalmente nero, trasmissibile | |
| Direzione di visione | Simmetria | Tempo di risposta | 9 (Tipo) (Tr+Td), 3 (Tipo) (G a G) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.313" Wy:0.329 | Numeri dei colori | 1.07B (8-bit + Hi-FRC) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.25/1.52 (Max.) | |
| 1931 Color Gamut: | Rapporto NTSC | 96% | sRGB | Copertura al 100% |
| Adobe RGB | 88% di copertura | DCI-P3 | Copertura al 100% | |
| Rec.2020 | Copertura del 72% | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Caratteristiche della retroilluminazione: | Forma della lampada | 8 corde | Tipo di lampada | WLED | Tempo di vita | 15K (min.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Importo | 11S8P | Posizione | Tipo di luce di bordo | |
| Caratteristiche dell' interfaccia: | Tipo | Incluso nell'interfaccia del segnale | Posizione | - | Guida lampada | Con driver a LED |
| Guida elettrica: | Input di tensione | 5.0/12.0/21.0V (min./tipo/massimo) | Input corrente | 596 mA (massimo) | ||
| Consumo | 7.15W (massimo) | |||||
| Sistema di segnale: | eDP (4 corsie), eDP1.4b, HBR3 (8.1G/ corsia) | Voltaggio logico | - | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 3.3V (tipo) | Input corrente | 630/727mA (tipo/massimo) | ||
| Consumo | 2.08/2.40W (tipo/massimo.) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | |||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| I-PEX | 20455-040E-02 | 0.5 mm | 40 perni | 1 pezzo | ||
i cui pixel sono disposti in Striscia Verticale RGB, secondo i calcoli di Panelook la densità dei pixel è di 282 PPI. Per quanto riguarda i dettagli meccanici, ha un'area attiva di 344.678 ((W) × 215.424 ((H) mm,dimensione del contorno di 349.68 ((W) × 224.42 ((H) × 4.6 ((D) mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 330g (Max.), forma di tipo di Slim (PCBA Bent, T≤3.0mm).Prodotto LCM trasmissivo, NE160QAM-NX1 può fornire 500 cd/m2 luminosità del display 1200:1 rapporto di contrasto trasmissivo, 80/80/80/80 (Min.)e tempo di risposta di 9 (Tipo.)(Tr+Td), 3 (Typ.)(G a G) ms. La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio a 8 bit + Hi-FRC per ogni punto, presentando così una tavolozza di 1,07B colori,anche con prestazioni di gamma di colori 100% (DCI-P3). Questo prodotto ha adottato 11S8P WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e ha una durata di vita di 15K ore, con LED Driver.NE160QAM-NX1 utilizza eDP (4 Lanes) come sistema di ingresso del segnale, collegato da 40 pin connettore con tensione di alimentazione di 3,3V (Tipo.)
