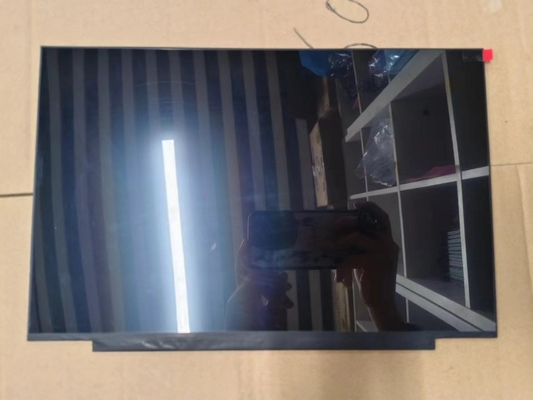

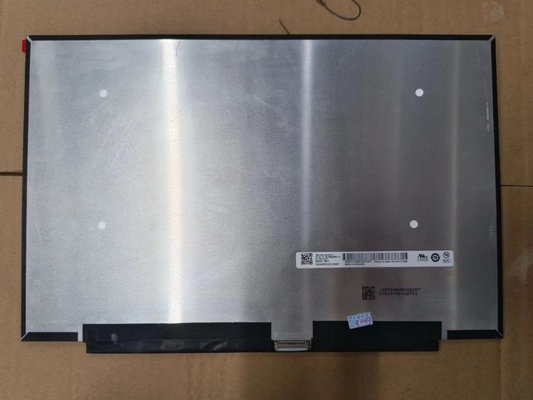

Dettagli:
|
| Marchio: | B.O.E. | Dimensione diagonale: | 14,0" |
|---|---|---|---|
| Risoluzione: | 1920 ((RGB) × 1200, WUXGA 161PPI | Luminanza: | 250 cd/m2 |
| Angolo di visione: | 89/89/89/89 (tipo) | Fornitore di alimentazione: | 3.3V (tipo.) |
| Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -20 ~ 60 °C |
| Informazioni di base: | Marchio del pannello | Modello di pannello | NV140WUM-N41 | |
|---|---|---|---|---|
| Dimensione diagonale | 14.0" | Applicazione | ||
| Tipo di pannello | a-Si TFT-LCD, LCM | Alias del modello | Dati di riferimento | |
| Affidabilità: | Temperature operative. | 0 ~ 50 °C | Temperatura di stoccaggio. | -20 ~ 60 °C |
| Stato della RoHS | Vibrazione | 1.5G (14,7 m/s2) |
| Caratteristiche dei pixel: | Format pixel | 1920 ((RGB) × 1200 [WUXGA] | Punte di passo | 00,05236 × 0,15708 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.15708×0.15708 mm (H×V) [161PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 3010,594 × 188,496 mm (H × V) | Zona di Bezel | - |
| Il contorno Dim. | 307.29×199.25 mm (H×V) | Profondità del profilo | 3.0/5.0 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 16:10 (H:V) | Stile di forma | Sottile (PCBA piegato, T≤3,0 mm) | |
| Fori e parentesi: | Senza | |||
| Altre caratteristiche: | Peso | 300 g (massimo) | Superficie | Antiglare, rivestimento duro (3H) |
| Informazioni di base: | Brillantezza | 250 cd/m2 (Typ.) | Rapporto di contrasto | 10001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 89/89/89/89 (tipo) | Modalità ottica | HADS, normalmente nero, trasmissibile | |
| Direzione di visione | Simmetria | Tempo di risposta | 20 (Tipo) (Tr+Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.313" Wy:0.329 | Numeri dei colori | 16.7M (6-bit + Hi-FRC) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.25/1.60 (Max.) | |
| 1931 Color Gamut: | Rapporto NTSC | 46% | sRGB | 63% di copertura |
| Adobe RGB | 48% di copertura | DCI-P3 | 48% di copertura | |
| Rec.2020 | Copertura del 34% | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Caratteristiche della retroilluminazione: | Forma della lampada | 5 corde | Tipo di lampada | WLED | Tempo di vita | 15K (min.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Importo | 10S5P | Posizione | Tipo di luce di bordo (lato inferiore) | |
| Caratteristiche dell' interfaccia: | Tipo | Incluso nell'interfaccia del segnale | Posizione | - | Guida lampada | Con driver a LED |
| Guida elettrica: | Input di tensione | 5.0/12.0/21.0V (min./tipo/massimo) | Input corrente | 208 mA (massimo) | ||
| Consumo | 2.5W (massimo) | |||||
| Sistema di segnale: | eDP (2 corsie), eDP1.2, HBR1 (2.7G/ corsia) | Voltaggio logico | - | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 3.3V (tipo) | Input corrente | 212 mA (massimo) | ||
| Consumo | 0.7W (massimo) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | |||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| I-PEX | 20455-030E-66 | 0.5 mm | 30 perni | 1 pezzo | EDP-30P2L-020V | |
Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 301.594 ((W) × 188.496 ((H) mm, dimensioni di contorno di 307.29 ((W) × 199.25 ((H) × 5 ((D) mm,con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 300g (Max.), forma di Slim (PCBA Bent, T≤3.0mm).NV140WUM-N41 può fornire 250 cd/m2 luminosità del display 10001:1 rapporto di contrasto trasmissivo, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 20 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit + Hi-FRC per ogni punto, presentando così una tavolozza di 16,7M colori, anche con prestazioni di gamma di colori del 45% (NTSC).Questo prodotto ha adottato il sistema di retroilluminazione 10S5P WLED, che è stato posizionato come tipo di luce Edge (lato inferiore) e ha una durata di vita di 15K oreNV140WUM-N41 utilizza eDP (2 Lanes) come sistema di ingresso del segnale, che è collegato da 30 pin di connettore con tensione di alimentazione di 3.3V (Typ.).
