Dettagli:
|
Marchio: | B.O.E. | Dimensione diagonale: | 14,0" |
---|---|---|---|
Risoluzione: | 1920 ((RGB) × 1200, WUXGA 161PPI | Luminanza: | 250 cd/m2 |
Angolo di visione: | 85/85/85/85 (tipo) | Fornitore di alimentazione: | 3.3V (tipo.) |
Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -20 ~ 60 °C |

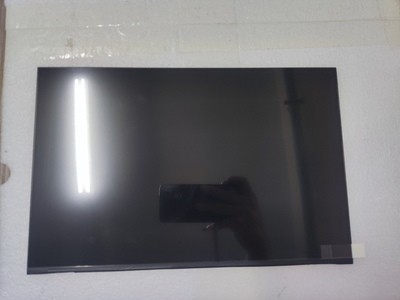

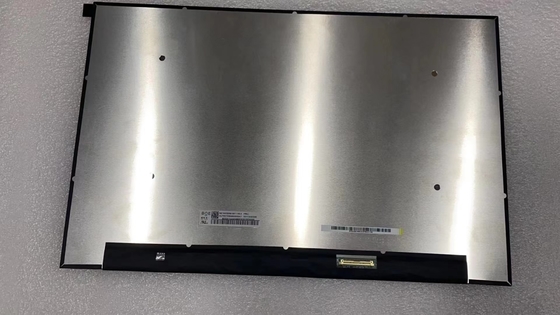

Informazioni di base: | Marchio | Modello | NV140WUM-N42 | |
---|---|---|---|---|
Tipo | LCM a-Si TFT-LCD | Utilizzato per | ||
Dimensione dello schermo | 14.0" | Alias | Classificazione: | |
Ambiente: | Temperatura di stoccaggio. | -20 ~ 60 °C | Temperature operative. | 0 ~~ 50 °C |
RoHS | Vibrazione | 1.5G (14,7 m/s2) |
Caratteristiche dei pixel: | Risoluzione | 1920 ((RGB) × 1200, WUXGA | Punteggio (mm) | 0.05236 × 0,15708 (H × V) |
---|---|---|---|---|
Format pixel | Striscia verticale RGB | Pixel Pitch ((mm) | 0.15708×0.15708 (H×V) [161PPI] | |
Dimensioni meccaniche: | Area attiva ((mm) | 301.594 ((H) × 188.496 ((V) | Superficie di Bezel ((mm) | - |
Contorno Dim. ((mm) | 306.59 ((H) × 199.5 ((V) | Profondezza ((mm) | 2.85 (tipo) | |
Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | Sottile (PCBA piegato, T≤3,0 mm) |
Rapporto di aspetto | 16:10 (H:V) | Orientazione | Tipo di paesaggio | |
Montaggio: | Senza | |||
Altre specifiche: | Peso | 300 g (massimo) | Trattamento | Antiglare, rivestimento duro (3H) |
Informazioni di base: | Luminanza ((cd/m2) | 250 (Tipico) | Rapporto di contrasto | 8001 (Tipico) (Trasmettitore) |
---|---|---|---|---|
Angolo di visione | 85/85/85/85 (tipo) | Modalità di visualizzazione | HADS, normalmente nero, trasmissibile | |
Migliore vista su | Simmetria | Risposta (s) | 16 (Tipo) (Tr+Td) | |
Performance dei colori: | Coordinata bianca | X:0.313; Y:0.329 | Colori di visualizzazione | 16.2M (6-bit + FRC) |
Temperatura del colore | 6485K | Uniformità bianca | 1.25/1.54 (Max.) | |
1931 Color Gamut: | Rapporto NTSC | 46% | sRGB | Copertura del 64% |
Adobe RGB | 48% di copertura | DCI-P3 | 48% di copertura | |
Rec.2020 | Copertura del 34% | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
Segnale elettrico: | Fornitura di tensione | 3.3V (tipo) | Fornitura corrente | 212 mA (massimo) | ||
---|---|---|---|---|---|---|
Consumo | 0.7W (massimo) | |||||
Tipo di segnale: | eDP (2 corsie), eDP1.2, HBR1 (2.7G/ corsia) | Tensione del segnale | - | |||
Caratteristiche dell' interfaccia: | Posizione | Tipo | Collegamento | |||
Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
I-PEX | 20455-030E-66 | 1 pezzo | 30 perni | 0.5 mm | EDP-30P2L-020I |
Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 301,594 mm × 188,496 mm, dimensioni di contorno di 306,59 mm × 199,5 mm.con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 300g (Max.), forma di Slim (PCBA Bent, T≤3.0mm).NV140WUM-N42 può fornire 250 cd/m2 luminosità di visualizzazione 8001:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 16 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit + FRC per ogni punto, presentando così una tavolozza di 16,2M colori, anche con prestazioni di gamma di colori del 45% (NTSC).Questo prodotto ha adottato 10S4P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce di bordo (lato inferiore) e hanno un tempo di vita di lavoro di 15K oreNV140WUM-N42 utilizza eDP (2 Lanes) come sistema di ingresso del segnale, che è collegato da 30 pin di connettore con tensione di alimentazione di 3.3V (Typ.).
