Dettagli:
|

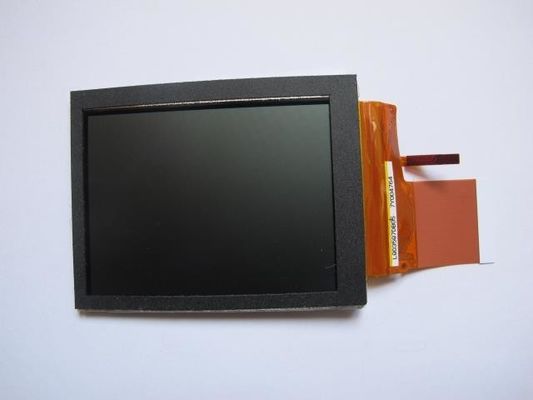

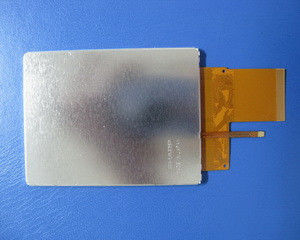

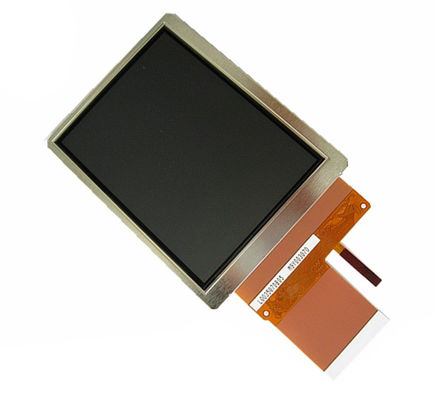

| Marca del pannello: | Tagliente | Modello del pannello: | LQ035Q7DB05 |
|---|---|---|---|
| Risoluzione: | 240×320RGB | Dimensione del pannello: | 3.5inch |
| Brillantezza: | un ² di 160 cd/m (tipo.) | Interfaccia di segnale: | RGB parallelo (1 ch, 6 bit), 50 pin FPC |
| Tipo della lampada: | 6S1P WLED, 10K ore, senza conducente | Ambiente: | Temperatura di funzionamento: -10 ~ 60 °C; Temperatura di conservazione: -25 ~ 70 °C |
| Evidenziare: | Schermo dell'affissione a cristalli liquidi di 240×320RGB Tft,schermo dell'affissione a cristalli liquidi di 160nits Tft,Quadri comandi taglienti dell'affissione a cristalli liquidi di LCM |
||
La serie LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06 LQ035Q7DB05
| Caratteristiche dei pixel: | Format pixel | 240 ((RGB) × 320 [QVGA] | Punte di passo | 00,0745 × 0,2235 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.2235×0,2235 mm (H×V) [113PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 530,64 × 71,52 mm (H × V) | Zona di Bezel | 57.4 × 75,2 mm (H × V) |
| Il contorno Dim. | 65 × 85 mm (H × V) | Profondità del profilo | 30,4 ± 0,3 mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo ritratto |
| Rapporto di aspetto | 34 (H:V) | Stile di forma | ||
| Altre caratteristiche: | Peso | 40.0g (Tipo) | Superficie | Rivestimento duro (3H) |
| Informazioni di base: | Brillantezza | 160 cd/m2 (Typ.) | Rapporto di contrasto | 851:1 (Tipico) (Trasmissivo) 15:1 (Tipico) (Riflettente) |
|---|---|---|---|---|
| Angolo di visione | 40/40/40/50 (tipo) | Modalità ottica | TN, normalmente bianco, trasflettivo | |
| Direzione di visione | Alle sei. | Tempo di risposta | 30/50 (Tipo) (Tr/Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.300" Wy:0.320 | Numeri dei colori | 262K (6-bit) |
| Temperatura del colore | 7351K | Uniformità bianca | - | |
| Prestazioni di visualizzazione: | Visibilità esterna | Leggibile alla luce solare | Transmittanza | - |
| Tipo 3D | - | Riflessione | 8/13% (min./tipo) |
| Caratteristiche della retroilluminazione: | Forma della lampada | 1 stringa | Tipo di lampada | WLED | Tempo di vita | 10K (tip.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Importo | 6S1P | Posizione | Tipo di luce di bordo | |
| Lampada elettrica: | Input di tensione | 19.2/21.0V (tipo/massimo) | Input corrente | 20 mA (tipo) | ||
| Consumo | 384 mW (Typ.) | |||||
| Caratteristiche dell' interfaccia: | Tipo | FPC | Posizione | - | Guida lampada | - No, no. |
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| 0.5 mm | 5 perni | 1 pezzo | BLE-5PINS-ANNCN | |||
| Sistema di segnale: | RGB parallelo (1 ch, 6 bit) | Voltaggio logico | - | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 5.0/3.3/15.0/-10.0V (tipo) ((VSHA/VSHD/VDD/VEE) | Input corrente | 3.0/2.0/0.05/-0.05mA (tipo) ((ISHA/ISHD/IDD/IEE) | ||
| Caratteristiche dell' interfaccia: | Tipo | FPC | Posizione | - | ||
| Dettagli FPC: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| 0.5 mm | 50 perni | 1 pezzo | ||||
LQ035Q7DB05 supporta il display240 ((RGB) × 320(QVGA) con rapporto di aspetto di 3:4 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 53,64 ((W) × 71,52 ((H) mm, dimensioni di contorno di 65 ((W) × 85 ((H) × 3.7 ((D) mm, dimensioni della superficie di visualizzazione di 57,4 mm, con trattamento superficiale di rivestimento duro (3H), peso netto di 40,0 g (tipo).LQ035Q7DB05 può fornire 160 cd/m2 luminosità del display 851:1 rapporto di contrasto trasmissivo, 15:1 (tipo) rapporto di contrasto riflettente, 40/40/40/50 (tipo) (CR≥2) (L/R/U/D) angolo di visione, migliore direzione di visione alle 6 e tempo di risposta di 30/50 (tipo).) ((Tr/Td) ms. La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di 262K di colori.Questo prodotto ha adottato 6S1P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di 10K ore, è inoltre necessario un driver di retroilluminazione esterno.
