Dettagli:
|

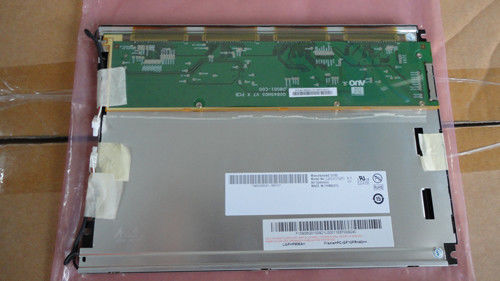

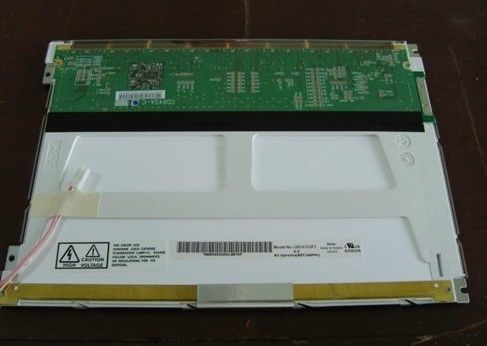

Number di modello: | G084SN03 V1 | Marca: | AUO |
---|---|---|---|
Dimensione: | 8.4INCH | Risoluzione: | 800×600 RGB |
Luminosità: | 250cd/m2 | Gamma di temperature: | Impiegati di funzionamento.: -30 ~ °C 85; Impiegati di stoccaggio.: -30 ~ °C 85 |
Evidenziare: | Schermo LCD industriale di LVDS,AUO Transmissive TFT LCD |
Dimensione del pannello: | A 8,4 pollici | |||
---|---|---|---|---|
Caratteristiche del pixel: | Risoluzione | Disposizione del pixel | Dot Pitch (W×H) | Passo del pixel (W×H) |
800 (RGB) ×600, SVGA | Banda verticale di RGB | 0.071×0.213 millimetro | 0.213×0.213 millimetro [119PPI] | |
Dimensione meccanica: | Area attiva (W×H) | Area dell'incastonatura (W×H) | Dimensione del profilo (W×H) | Profondità del profilo |
170.4×127.8 millimetro | 173.8×131.2 millimetro | 203×142.5 millimetro | 6,0 (massimo) millimetri | |
Caratteristiche del profilo: | Stile della forma | Allungamento | Orientamento | Modelli lo stile |
Rettangolo piano | 4:3 (W: H) | Tipo del paesaggio | ||
Fissazione: | Fori di montaggio del fronte (2-Φ3.0, 2-R1.5) | |||
Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
- | 200±10g | Rivestimento anabbaglianti e duri (3H) |
Informazioni di base: | Luminosità | Modo operativo | Rapporto di contrasto |
---|---|---|---|
un ² di 250 cd/m (tipo.) | TN, normalmente bianco, Transmissive | 600:1 (tipo.) (Transmissive) | |
Angolo di visione (L/R/U/D) | Direzione d'esame | Velocità di risposta | |
80/80/80/60 (tipo.) (CR≥10) | 12 in punto | 20/10 (tipo.) (Tr/Td) (spettrografia di massa) | |
Colore dell'esposizione: | Temperatura del colore | Importo di colore | Cromaticità bianca di colore |
6638K | 262K/16.2M (bit 6 bit/6 + FRC) | X: 0,310; Y: 0,330 | |
1931 colore Gamlt: | Rapporto di NTSC | copertura dello sRGB | Copertura di Adobe RGB |
46% | 64% | 48% | |
Copertura DCI-P3 | Copertura Rec.2020 | Osservazioni | |
48% | 34% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Variazione di luminanza: | 1,43 (massimo) (9 punti) |
Frame per secondo: | 60Hz |
---|---|
Ricerca inversa: | Sì (U/D, L/R) |
Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
---|---|---|---|---|---|---|
300/330mA (tipo. /Max.) | 3.3V (tipo.) | 1W (tipo.) | ||||
Caratteristiche dell'interfaccia: | Posizione | Tipo | Interfaccia | |||
- | Connettore | LVDS (1 ch, 6/8-bit) | ||||
Interfaccia di segnale: | Marca | Modello | Importo | Pin Pitch | Perni | Pin Assignment |
STM | MSB24013P20 | pc 1 | 1,0 millimetri | 20 perni | LVDS-20P1C8B-140A |
Caratteristiche della lampadina: | Tipo | Posizione | Forma | Importo | Vita (ore) | Sostituzione |
---|---|---|---|---|---|---|
CCFL | Tipo della luce di sfondo (lato inferiore) | - | pc 1 | 30K (minuto) | Sostituibile | |
CCFL elettrico: | Input corrente | Input di tensione | Consumo | |||
3.0/4.6/7.0mA (minuto/tipo. /Max.) | 410/460/530V (minuto/tipo. /Max.) | 1.23/2.12/3.71W (minuto/tipo. /Max.) | ||||
Tensione d'apertura | Frequenza della lampada | |||||
890/1150V (massimo) (Ta=+25/0℃) | 40/50/60 di chilociclo (minuto/tipo. /Max.) | |||||
Caratteristiche dell'interfaccia: | Posizione | Tipo | Driver di CCFL | |||
- | Connettore | Nessun | ||||
Dettaglio dell'interfaccia | Marca | Modello | Importo | Pin Pitch | Perni | Pin Assignment |
JST | BHSR-02VS-1 | pc 1 | 3,5 millimetri | 2 perni | BLL-2PINS-HL |

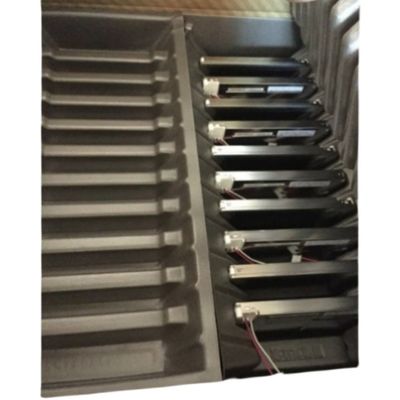

Cartone del pacchetto: | Importo | Peso | Dimensione del cartone |
---|---|---|---|
30 pc/scatola | 12 chilogrammi | 600×353×210 millimetro (L×W×H) |
