Dettagli:
|

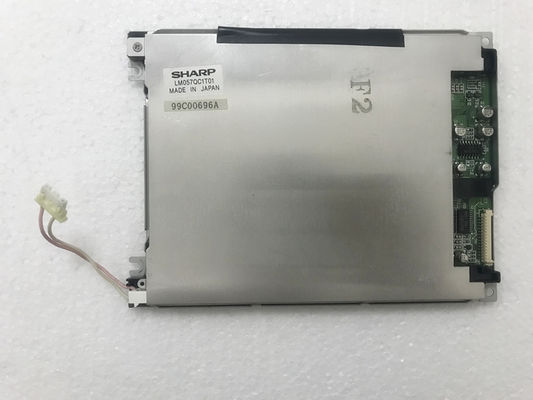

Produttore: | Tagliente | Name di modello: | LM057QC1T01 |
---|---|---|---|
Luminanza: | un ² di 180 cd/m (tipo.) | Dimensioni dello schermo: | A 5,7 pollici |
Numero del pixel: | 320 (RGB) ×240 (QVGA) 70PPI | Tipo del segnale: | Dati paralleli (8 bit), un connettore di 15 perni |
Lampadina: | 1 pc CCFL, 25K ore, nessun driver | Max. Ratings: | Stoccaggio temporaneo.: -25 ~ °C 60 Funzionamento temporaneo.: 0 ~ °C 50 |
Evidenziare: | Esposizione LCD di alta luminosità di WLED,Schermo di CCFL TFT LCD,Esposizione tagliente di SVGA TFT LCD |
Caratteristiche del pixel: | Risoluzione | 320 (RGB) ×240, QVGA | Dot Pitch (millimetri) | 0.120×0.360 (H×V) |
---|---|---|---|---|
Formato del pixel | Banda verticale di RGB | Passo del pixel (millimetri) | 0.360×0.360 (H×V) [70PPI] | |
Dimensione meccanica: | Area attiva (millimetri) | 115,2 (H) × 86,4 (V) | Area dell'incastonatura (millimetri) | 121,3 (H) × 92,6 (V) |
Descriva tenue. (millimetro) | 154,6 (H) × 114,8 (V) | Profondità (millimetri) | 8.3±0.5 | |
Caratteristiche del profilo: | Stile della forma | Rettangolo piano | Forma del profilo | |
Allungamento | 4:3 (H: V) | Orientamento | Tipo del paesaggio | |
Montaggio: | Fori di montaggio del fronte (2-Φ3.2, 2-R1.6) | |||
L'altra spec.: | Peso | 200g (tipo.) | Trattamento | - |
Segnale elettrico: | Rifornimento di tensione | 3.3/5.0V (tipo.) (VDD) | Rifornimento corrente | 1.5/3.0mA (tipo.) (3.3V/5.0V) (IDD) | ||
---|---|---|---|---|---|---|
Tipo del segnale: | Dati paralleli (8 bit) | Tensione del segnale | - | |||
Caratteristiche dell'interfaccia: | Posizione | - | Tipo | Connettore | ||
Dettaglio dell'interfaccia: | Marca | Modello | Quantità | Perni | Passo | Pin Configuration |
molex | 53261-1510 | pc 1 | 15 perni | 1,25 millimetri |
Informazioni di base: | Luminanza (² di cd/m) | 180 (tipo.) | Rapporto di contrasto | 40:1 (tipo.) (Transmissive) |
---|---|---|---|---|
Angolo di visione | 50/50/35/60 (tipo.) (CR≥2) | Modo di esposizione | STN, normalmente nero, Transmissive | |
Migliore vista sopra | 6 in punto | Risposta (spettrografia di massa) | 450/100 (tipo.) (Tr/Td) | |
Prestazione di colore: | Coordinata bianca | X: 0,320; Y: 0,330 | Colori dell'esposizione | Colore |
Temperatura del colore | 6116K | Uniformità bianca | - |
Caratteristiche della lampadina: | Forma | Diritto | Tipo | CCFL | Posizione | Tipo della luce di sfondo (lato inferiore) |
---|---|---|---|---|---|---|
Sostituzione | - | Quantità | pc 1 | Tempo di vita | 25K (tipo.) (ore) | |
Lampada elettrica: | Rifornimento di tensione | 400V (tipo.) | Rifornimento corrente | 4.0/6.0/6.5mA (minuto/tipo. /Max.) | ||
Frequenza | 40/80KHz (minuto/massimo) | Tensione di partenza | 650/770V (massimo) (Ta=+25/0℃) | |||
Consumo | 2.4W (tipo.) | |||||
Caratteristiche dell'interfaccia: | Posizione | - | Tipo | Connettore | ||
Dettaglio dell'interfaccia: | Marca | Modello | Quantità | Perni | Passo | Pin Configuration |
JST | BHR-03VS-1 | pc 1 | 3 perni | 4,0 millimetri | BLL-3PINS-HNL | |
Driver della lampadina: | Nessun |
LM057QC1T01 supporto di visualizzazione 320 (RGB) ×240 (QVGA) con l'allungamento del 4:3 (W: H), di cui i pixel sono sistemati nella banda verticale di RGB. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 115,2 (W)×86.4 (H) millimetro, una dimensione del profilo di 154,6 (W)×114.8 (H) millimetro, osservante una dimensione di area di 121,3 (W)×92.6 (H) millimetro, peso netto di 200g (tipo.). Come STN, il prodotto normalmente nero e Transmissive di LCM, la latta LM057QC1T01 fornisce il rapporto transimissive di contrasto di 40:1 di luminosità dell'esposizione del ² di 180 cd/m, 50/50/35/60 (tipo.) (CR≥2) (L/R/U/D) angolo di visione, migliore direzione di visualizzazione su 6 in punto e un tempo di reazione di 450/100 (tipo.) (Tr/Td) di spettrografia di massa, così presentante una tavolozza dei colori di colore. Questo prodotto ha adottato 1 i pc CCFL poichè è sistema della lampadina che è stato disposto come tipo della luce di sfondo (lato inferiore) e divertirsi delle ore 25K, driver esterno della lampadina ulteriormente è necessario.
