Dettagli:
|
| Dimensione: | 2 pollici | Risoluzione: | 240*320 |
|---|---|---|---|
| Luminanza: | 170 cd/m2 (Typ.) | Visualizza indicazioni: | 9 in punto |
| Angolo di visione: | 60/70/70/70 (tipo) | Colore di supporto: | 65K/262K 50% NTSC |
| Tipo di interfaccia: | CPU, 36 pin FPC | Rapporto di contrasto: | 500:1 (tipo.) (il TM) |
| Pannello tattile: | tocco resistente 4-wire | Ambiente: | Temperatura di funzionamento: -20 ~ 60 °C; Temperatura di stoccaggio: -30 ~ 70 °C |
| Evidenziare: | TM020HBH03,Esposizione LCD a 2 pollici di FPC,16 esposizione LCD dei bit FPC |
||

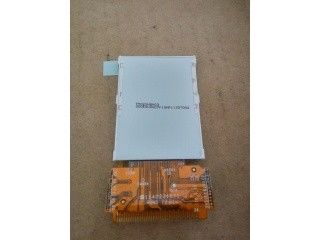

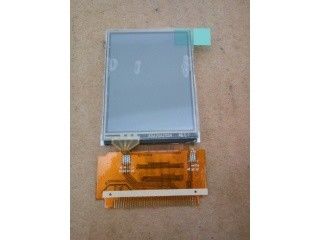

2 pollici TM020HBH03 Con 4 fili Resistive Touch CPU 8/16bits 3 in 1 FPC Per telefono cellulare
1Informazioni principali:
TM020HBH03 è un pannello di visualizzazione TFT-LCD a diagonale a-Si da 2,0 pollici di Tianma Microelectronics Co., Ltd. con un sistema di retroilluminazione WLED integrato, senza driver di retroilluminazione,touchscreen 4 fili Resistivo Touch.
Dispone di un range di temperatura operativa di -20 ~ 60 ° C, un range di temperatura di conservazione di -30 ~ 70 ° C.
Le sue caratteristiche generali sono le seguenti: tipo ritratto, con tocco, retroilluminazione WLED, CPU 8/16 bit, 3 in 1 FPC.
Sulla base delle sue caratteristiche, questo modello può essere applicato al telefono cellulare, ecc.
2. TIANMA TM020HBH03 Caratteristiche meccaniche:
| Dimensione dello schermo: | 2 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel | Numero di pixel | Format pixel | Dot Pitch (H × V) | Pixel Pitch (H × V) |
| 240 ((RGB) × 320, QVGA | Striscia verticale RGB | 0.042×0.126 mm | 0.126×0.126 mm [201PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione (H × V) | Bezel Opening (H × V) | Dimensione complessiva (H × V) | Depth totale. |
| 30.24×40.32 mm | - | 35.6×48,2 mm | 3.75 mm | |
| Caratteristiche del progetto: | Form Shape. | Aspect Ratio (H: V) | Orientazione | Stile di forma |
| Rettangolo piatto | 3:4 | Tipo ritratto | - | |
| Pannello tattile: | Punti di contatto | Tipo di segnale | Controller | Tecnologia |
| - | - | - | Tocco resistivo a 4 fili | |
| Altro Spec: | Massa | Copertura del pannello | Trattamento superficiale | |
| 10.0g | - | Chiuso. | ||
3. TIANMA TM020HBH03 Caratteristiche ottiche:
| Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
|---|---|---|---|
| 170 cd/m2 (Typ.) | TN, normalmente bianco, trasmissibile | 5001 (Tipico) (Trasmettitore) | |
| Buona vista a | Angolo di visione | Tempo di risposta | |
| Alle nove. | 60/70/70/70 (tipo) | 20 (Typ.) (Tr+Td) (ms) | |
| Display Color: | Color Temperature: | Colore di supporto | Coordinate di colore. |
| 8266K | 65K/262K | X:0.290; Y:0.310 | |
| 1931 Color Gamlt: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 55% | 73% | 56 per cento. | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 55% | 41% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Uniformità bianca: | 1.25/1.33 (Tipo/massimo) | ||
4. TIANMA TM020HBH03 Interfaccia caratteristiche:
| Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
|---|---|---|---|---|---|---|
| 2.8/(1.8/2.8)V (Tipo) ((VCC/IOVCC) | - | 13.902mW (Typ.) | ||||
| Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||
| CPU | FPC | - | ||||
| Interfaccia dettagliata: | Marchio | Model Name | Importo | Pini | Pin Pitch | Configurazione pin |
| 1 pezzo | 36 perni | 0.8 mm | ||||
