Dettagli:
|
| Dimensione: | A 10,4 pollici | Luminanza: | un ² di 400 cd/m (tipo.) |
|---|---|---|---|
| Risoluzione: | 800*600 | Direzione di vista: | Alle 12 |
| Angolo di visione: | 70/70/60/70 (tipo.) (CR≥10) | Colore di sostegno: | 262K 50% NTSC |
| Tipo di interfaccia: | LVDS (1 ch, 6 pungenti), un connettore di 20 perni | Fonte di luce: | WLED [6S6P], 30K ore, senza conducente |
| Pannello tattile: | Pannello tattile | Ambiente: | Temperatura di funzionamento: -20 ~ 70 °C; Temperatura di stoccaggio: -30 ~ 80 °C |
| Evidenziare: | TM104SDH01,Esposizione LCD medica a 10,4 pollici |
||

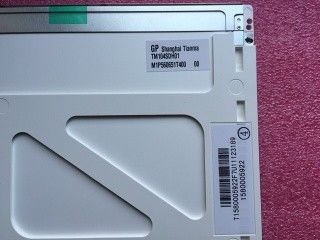

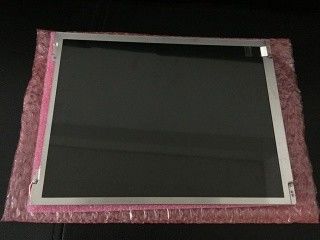

10.4 pollici 50% NTSC Display LCD medico TM104SDH01 WLED retroilluminazione
1Informazioni principali:
Il TM104SDH01 è un pannello di visualizzazione TFT-LCD a-Si diagonale da 10,4 pollici di Tianma Microelectronics Co., Ltd. con un sistema di retroilluminazione WLED integrato, senza driver di retroilluminazione, senza touch screen.
Dispone di un intervallo di temperatura di funzionamento di -20 ~ 70 ° C, un intervallo di temperatura di conservazione di -30 ~ 80 ° C. Le sue caratteristiche generali sono le seguenti: WLED Backlight, Matte.Questo modello può essere applicato al settore industriale, Imaging medico ecc.
2. TIANMA TM104SDH01 Dettagli meccanici:
| Caratteristiche dei pixel: | Risoluzione | 800 ((RGB) × 600, SVGA | Punteggio (mm) | 0.088×0.264 (H×V) |
|---|---|---|---|---|
| Format pixel | Striscia verticale RGB | Pixel Pitch ((mm) | 0.264×0.264 (H×V) [96PPI] | |
| Dimensioni meccaniche: | Area attiva ((mm) | 211.2 ((H) × 158.4 ((V) | Superficie di Bezel ((mm) | 215.0(H) × 162.0(V) |
| Contorno Dim. ((mm) | 236 ((H) × 176.9 ((V) | Profondezza ((mm) | 50,6±0.3 | |
| Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | - |
| Rapporto di aspetto | 43 (H:V) | Orientazione | Tipo di paesaggio | |
| Montaggio: | Fori per il montaggio della faccia (4-Φ2.5, 2-R1.25) sulla lunetta sinistra, destra | |||
| Altre specifiche: | Peso | 288 g | Trattamento |
Antiglare, rivestimento duro (3H) |
3. TIANMA TM104SDH01 Dettagli ottici:
| Informazioni di base: | Luminanza ((cd/m2) | 400 (Tipico) | Rapporto di contrasto | 4001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 70/70/60/70 (tipo) | Modalità di visualizzazione | TN, normalmente bianco, trasmissibile | |
| Migliore vista su | Alle 12 | Risposta (s) | 10/15 (Tipo) | |
| Performance dei colori: | Coordinata bianca | X:0.309; Y:0.334 | Colori di visualizzazione | 262K (6-bit) |
| Temperatura del colore | 6655K | Uniformità bianca | 1.25/1.43 (Tipo/massimo) | |
| 1931 Color Gamlt: | Rapporto NTSC | 51% | sRGB | Copertura del 71% |
| Adobe RGB | 54% di copertura | DCI-P3 | 53% di copertura | |
| Rec.2020 | Copertura del 38% | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4. TIANMA TM104SDH01 Backlight Dettagli:
| Caratteristiche della retroilluminazione: | Forma | Array | Tipo | WLED | Posizione | Tipo di luce di bordo (lato superiore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Quantità | 6S6P | Tempo di vita | 30K (min.) (ore) | |
| Lampada elettrica: | Fornitura di tensione | 18/19.2/21.6V (min./tipo/massimo) | Fornitura corrente | 120/180mA (tipo/massimo) | ||
| Consumo | 2.30/3.89W (tipo/massimo) | |||||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Collegamento | ||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| JST | BHSR-02VS-1 | 1 pezzo | 2 perni | 3.5 mm | BLE-2PINS-AC | |
| Guidatore di retroilluminazione: | - No, no. | |||||
