Dettagli:
|
Dimensioni dello schermo: | 8,4" | Numero del pixel: | 800 (RGB) ×600, SVGA, 119PPI |
---|---|---|---|
Area di esposizione: | 170,4 (W)×127.8 (H) millimetro | Dimensione del profilo: | 199,5 (W)×149.5 (H) millimetro |
Interfaccia di segnale: | RGB parallelo (1 ch, 6 pungenti), un connettore di 30 perni | Max. Ratings: | -30 ~ °C 80 |
tipo del pannello: | Un-si TFT LCD, LCM | Formato del pixel: | Banda verticale di RGB |
Superficie: | Antiriflessione | Tipo della lampada: | 2 pc CCFL, ore 50K, senza driver |
Evidenziare: | Pannello LCD industriale 800×600,8,4" pannello LCD industriale |

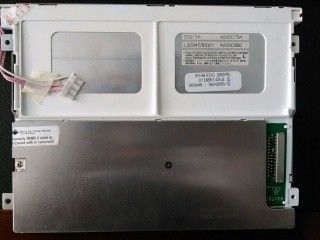

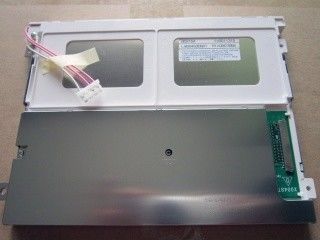

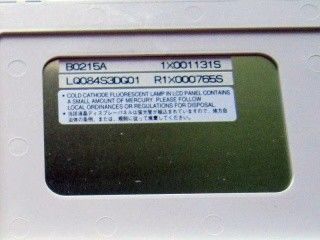

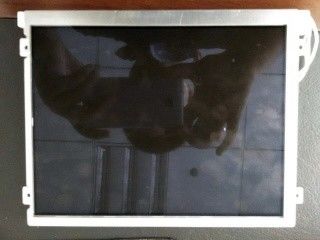

LQ084S3DG01 TFT LCD TAGLIENTE A 8,4 POLLICI 800 (RGB) ×600, SVGA, 119PPI PIXEL -30 ~ un pannello LCD industriale di 80 °C
1. Informazioni principali:
LQ084S3DG01 è un 8,4" prodotto diagonale del quadro comandi di TFT LCD di un-si da Sharp Corporation (in futuro ha chiamato Sharp), con un sistema integrale della lampadina di CCFL, senza driver della lampadina, senza touch screen. Caratterizza una gamma di temperatura di funzionamento di -30 ~ 80°C, una gamma di temperature di stoccaggio di -30 ~ 80°C ed il livello massimo di vibrazione di 2.0G (un ² di 19,6 m/s). È caratteristiche generali è riassunto da Panelook in quanto segue: Ampia temperatura, ore del ≥ 50K di vita. Sulla base delle sue caratteristiche, Panelook raccomanda che questo modello si applichi a Industrialetc.
Dimensione del pannello: | A 8,4 pollici | |||
---|---|---|---|---|
Caratteristiche del pixel: | Risoluzione | Disposizione del pixel | Dot Pitch (W×H) | Passo del pixel (W×H) |
800 (RGB) ×600, SVGA | Banda verticale di RGB | 0.071×0.213 millimetro | 0.213×0.213 millimetro [119PPI] | |
Dimensione meccanica: | Area attiva (W×H) | Area dell'incastonatura (W×H) | Dimensione del profilo (W×H) | Profondità del profilo |
170.4×127.8 millimetro | - | 199.5×149.5 millimetro | 11,6 (tipo.) millimetri | |
Caratteristiche del profilo: | Stile della forma | Allungamento | Orientamento | Modelli lo stile |
Rettangolo piano | 4:3 (W: H) | Tipo del paesaggio | - | |
Fissazione: | Fori di montaggio del fronte (4-Ф3.2) sulle lumache sinistre e giuste | |||
Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
- | 405g (massimo) | Antiriflessione |
Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
---|---|---|---|---|---|---|
430mA (tipo.) (ICC) | 3.3V (tipo.) (VCC) | - | ||||
Tensione per i segnali dell'esposizione: | 0≤VIL≤0.3VCC; 0.7VCC≤VCC | |||||
Caratteristiche dell'interfaccia: | Posizione | Tipo | Interfaccia | |||
- | Connettore | RGB parallelo (1 ch, bit 6) | ||||
Interfaccia di segnale: | Marca | Modello | Importo | Pin Pitch | Perni | Pin Assignment |
ORE | DF19G-30P-1H (56) | pc 1 | 1,0 millimetri | 30 perni | DRGB-30P1C6B-090A |
Caratteristiche della lampadina: | Tipo | Posizione | Forma | Importo | Vita (ore) | Sostituzione |
---|---|---|---|---|---|---|
CCFL | Tipo della luce di sfondo (lato superiore) | Diritto | 2 pc | 50K (tipo.) | - | |
CCFL elettrico: | Input corrente | Input di tensione | Consumo | |||
3.0/6.0/6.5mA (minuto/tipo. /Max.) | 380±40V | 4.6W (tipo.) | ||||
Tensione d'apertura | Frequenza della lampada | |||||
890/1000V (massimo) (Ta=+25/-10℃) | 45/100KHz (minuto/massimo) | |||||
Caratteristiche dell'interfaccia: | Posizione | Tipo | Driver di CCFL | |||
- | Connettore | Nessun | ||||
Dettaglio dell'interfaccia | Marca | Modello | Importo | Pin Pitch | Perni | Pin Assignment |
JST | BHR-04VS-1 | pc 1 | 4,0 millimetri | 4 perni | BLL-4PINS-HHNL |
Q1: Che cosa è la qualità del vostro pannello LCD?
: Varia qualità come 100% nuovo & OEM originale nuovo, Un LCD del grado, un pannello LCD ecc. di A.
Q2: Che cosa è il vostri ritorno e politica di rimborso?
: Vi forniamo i servizi di assistenza al cliente eccellenti e vi promettiamo la garanzia di 6 mesi dopo la spedizione per assicurarvi una prestazione stabile.
Q3: Quanto tempo è il termine d'esecuzione?
: Il termine d'esecuzione è circa 1-3 giorni lavorativi dopo la ricevuta di pagamento.
Q4: Come posso ottenere la citazione?
: Domandi prego tramite Skype, email, Whatsapp o telefono. Otterrete la risposta entro 24 ore.
