Dettagli:
|
| Dimensione diagonale: | 10.4 | Numero del pixel: | 640 ((RGB) × 480 [VGA] 76PPI |
|---|---|---|---|
| Area attiva ((mm): | 211,2 (H)×158.4 (V) millimetro | Dimensione del profilo: | 246.5 ((W) ×179.4 ((H) ×15.5 ((D) mm |
| Tipo del segnale: | RGB parallelo (1 ch, 6-bit), 31 pin Collegatore | Max. Valutazioni: | -10 ~ 65 °C |
| tipo di pannello: | Un-si TFT LCD, LCM | Formato del pixel: | Banda verticale di RGB |
| Apertura dell'incastonatura: | 214.6 ((W) × 162.4 ((H) mm | Tipo della lampada: | 2 PC di CCFL, 50.000 ore, senza autista. |
| Evidenziare: | 10,4» esposizioni industriali di TFT,Esposizione industriale di 640×480 TFT |
||

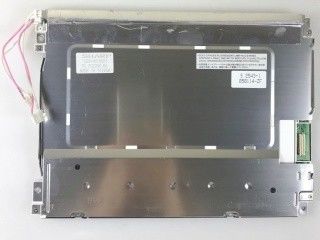

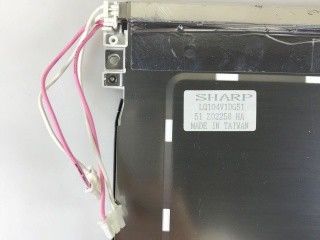

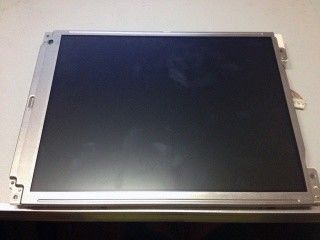

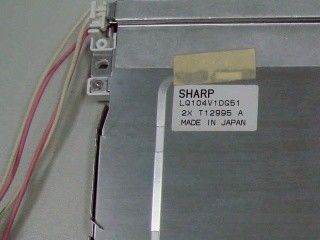

LQ104V1DG51 10.4 INCH SHARP TFT-LCD 640 ((RGB) × 480, VGA, 76PPI PIXEL -10 ~ 65 °C Pannello LCD industriale
1Informazioni principali:
L'LQ104V1DG51 è un pannello di visualizzazione TFT-LCD a diagonale a-Si da 10,4 pollici della Sharp Corporation (di seguito denominata Sharp), con un sistema di retroilluminazione CCFL integrato, senza driver di retroilluminazione,senza touch screen. Dispone di un intervallo di temperatura di funzionamento di -10 ~ 65 ° C, un intervallo di temperatura di stoccaggio di -30 ~ 70 ° C e il livello di vibrazione massimo di 1.0G (9,8 m / s2).Le sue caratteristiche generali sono riassunte da Panelook nei seguenti: Lampada ricambiabile, durata ≥ 50K ore, U/D, L/R inversa, opaca. Sulla base delle sue caratteristiche, Panelook raccomanda che questo modello sia applicato a quelli industriali, ecc.
| Dimensione dello schermo: | 10.4" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
| 640 ((RGB) × 480, VGA | Striscia verticale RGB | 0.110×0.330 mm | 0.330×0.330 mm [76PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
| 211.2×158,4 mm | 214.6×162,4 mm | 246.5×179,4 mm | 15.5 (massimo) mm | |
| Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
| Rettangolo piatto | 4:3 | Tipo di paesaggio | - | |
| Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
| 620 g (massimo) | - | Antiglare, rivestimento duro (3H), antiriflesso | ||
| Fori e parentesi: | Fori di montaggio della faccia (2-Φ3.4, 2-R1.7×4.4) sulla lunetta sinistra, destra | |||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | La vita ((Orari) | Importo | Forma | Sostituzione |
|---|---|---|---|---|---|---|
| CCFL | Tipo di luce di bordo (lato superiore) | 50K ((Min.) | 2 pezzi | Diritta. | Sostituibile (LQ0DDB5337) | |
| CCFL Electrical: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
| 467V (tipo) | 3.5/6.0/7.0mA (min./tipo/massimo) | 5.6W (tipo) | ||||
| Frequenza di funzionamento | Voltaggio di avvio | |||||
| 40/60/70KHz (min./tipo/massimo) | 1000/1450V (massimo) (Ta=+25/10°C) | |||||
| Caratteristiche dell' interfaccia: | Stato del conducente CCFL | Tipo fisico | Posizione dell'interfaccia | |||
| - No, no. | Collegamento | |||||
| Dettaglio dell'interfaccia | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| JST | BHR-03VS-1 | 2 pezzi | 3 perni | 40,0 mm | BLL-3PINS-HNL | |
| Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (tipo) | 180/150mA (tipo) | - | ||||
| Voltaggio per segnali di visualizzazione: | VIL≤0,3VCC; 0,7VCC≤VIH | |||||

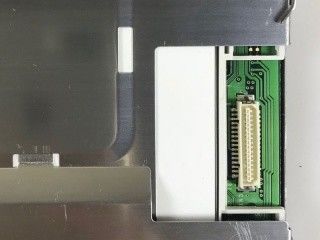

| Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||
| RGB parallelo (1 ch, 6 bit) | Collegamento | - | ||||
| Interfaccia dettagliata: | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| HRS | DF9MA-31P-1V | 1 pezzo | 31 perni | 10,0 mm | DRGB-31P1C6B-010K | |
5FAQ:
D1: Qual è la qualità del vostro pannello LCD?
A: Varia qualità come 100% nuovo e originale OEM nuovo, LCD di grado A, pannello LCD A ecc.
Q2: Qual è la vostra politica di restituzione e rimborso?
R: Vi forniamo un eccellente servizio post-vendita e vi promettiamo una garanzia di 6 mesi dopo la spedizione per assicurarvi una prestazione stabile.
Q3: Quanto dura il tempo di consegna?
R: Il tempo di consegna è di circa 1-3 giorni lavorativi dopo la ricezione del pagamento.
Q4: Come posso ottenere il preventivo?
R: Si prega di richiedere informazioni via Skype, Email, WhatsApp o telefono.
