Dettagli:
|

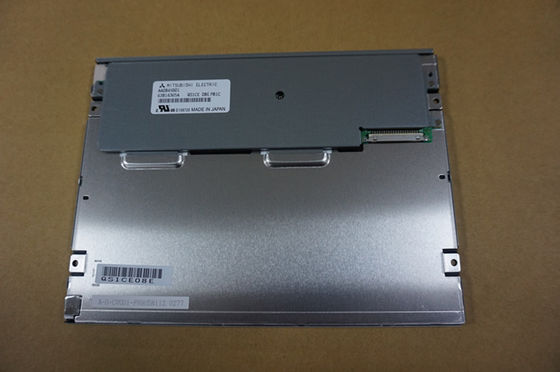

| Numero di modello: | AA084XD01 | Marchio: | Mitsubishi |
|---|---|---|---|
| Dimensione: | 8.4 pollici | Risoluzione del Parlamento europeo: | 1024 ((RGB) × 768, XGA, 152PPI |
| Intervallo di temperatura: | Temperatura di conservazione: -30 ~ 80 °C | Brillantezza: | 700cd/m2 |
| Tipo di lampada: | WLED | Interfaccia del segnale: | LVDS |
| Evidenziare: | Esposizione LCD di WLED FSTN,Esposizione industriale di WLED TFT |
||
| Informazioni di base: | Marchio | Modello | AA084XD01 | |
|---|---|---|---|---|
| Tipo | LCM a-Si TFT-LCD | Utilizzato per |
|
|
| Dimensione dello schermo | 8.4" | Alias | - | |
| Ambiente: | Temperatura di stoccaggio. | -30 ~ 80 °C | Temperature operative. | -30 ~ 80 °C |
| RoHS | Vibrazione | 1.0G (9,8 m/s2) |
| Caratteristiche dei pixel: | Risoluzione | 1024 ((RGB) × 768, XGA | Punteggio (mm) | 0.0555×0.1665 (H×V) |
|---|---|---|---|---|
| Format pixel | Striscia verticale RGB | Pixel Pitch ((mm) | 0.1665×0.1665 (H×V) [152PPI] | |
| Dimensioni meccaniche: | Area attiva ((mm) | 170.496 ((H) × 127.872 ((V) | Superficie di Bezel ((mm) | 174.9 ((H) × 132.2 ((V) |
| Contorno Dim. ((mm) | 199.5 ((H) × 149 ((V) | Profondezza ((mm) | 9.7±0.5 | |
| Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | |
| Rapporto di aspetto | 43 (H:V) | Orientazione | Tipo di paesaggio | |
| Montaggio: | Fori per il montaggio della faccia (4-Φ3.4) sulla lunetta sinistra e destra | |||
| Altre specifiche: | Peso | 340 g (tipo) | Trattamento | Antiglare, rivestimento duro (3H) |
| Informazioni di base: | Luminanza ((cd/m2) | 700 (tipo) | Rapporto di contrasto | 10001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 85/85/85/85 (tipo) | Modalità di visualizzazione | SWV, normalmente nero, trasmissibile | |
| Migliore vista su | Simmetria | Risposta (s) | 12/12 (Tipo) | |
| Performance dei colori: | Coordinata bianca | X:0.313; Y:0.329 | Colori di visualizzazione | 262K/16.7M (6-bit / 8-bit) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.30 (massimo) ((5 punti) | |
| 1931 Color Gamut: | Rapporto NTSC | 49% | sRGB | Copertura del 69% |
| Adobe RGB | Copertura del 52% | DCI-P3 | 51% di copertura | |
| Rec.2020 | 37% di copertura | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Prestazioni di visualizzazione: | Visibilità esterna | Leggibile alla luce solare | Trasmissività |
| Framerate: | 60 Hz |
|---|---|
| Scansione inversa: | Sì (180°) |
| Consumo di energia: | 6.1W (tipo) |
| Segnale elettrico: | Fornitura di tensione | 3.3V (tipo) | Fornitura corrente | 380/700mA (tipo/massimo) | ||
|---|---|---|---|---|---|---|
| Tipo di segnale: | LVDS (1 ch, 6/8-bit) | Tensione del segnale | - | |||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Collegamento | ||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| JAE | FI-SEB20P-HFE | 1 pezzo | 20 perni | 1.25 mm | LVDS-20P1C8B-010 | |
| Caratteristiche della retroilluminazione: | Forma | - | Tipo | WLED | Posizione | Tipo di luce di bordo |
|---|---|---|---|---|---|---|
| Sostituzione | - | Quantità | - | Tempo di vita | 100K (tip.) (ore) | |
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Collegamento | ||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| JAE | FI-S6P-HFE | 1 pezzo | 6 perni | 1.25 mm | ||
| Guidatore di retroilluminazione: | Con driver a LED | |||||
| Guida elettrica: | Fornitura di tensione | 12.0±1.2V | Fornitura corrente | 400/460mA (tipo/massimo) | ||
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 170.496 ((W) × 127.872 ((H) mm, dimensioni di contorno di 199.5 ((W) × 149 ((H) × 10.2 ((D) mm, dimensioni di area di visualizzazione di 174.9 ((W) × 132.2 ((H) mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 340 g (tipo).AA084XD01 può fornire 700 cd/m2 luminosità del display 10001:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 12/12 (Typ.) ((Tr/Td) ms.La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio a 6 / 8 bit per ogni punto, presentando così una tavolozza di colori da 262K/16.7M, anche con prestazioni di gamma di colori del 50% (NTSC).Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di 100K oreAA084XD01 utilizza LVDS (1 ch, 6/8-bit) come sistema di ingresso del segnale, che è collegato da 20 pin Connettore con tensione di alimentazione di 3.3V (Tipo.)
