Dettagli:
|

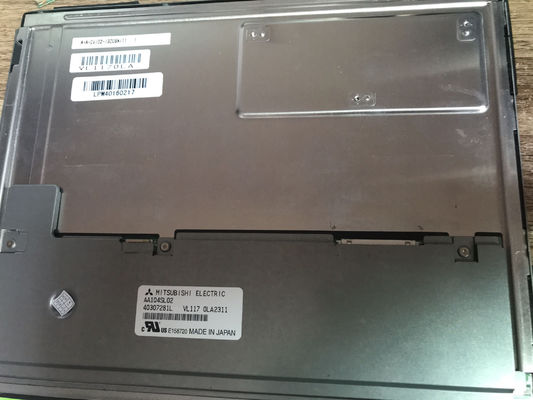

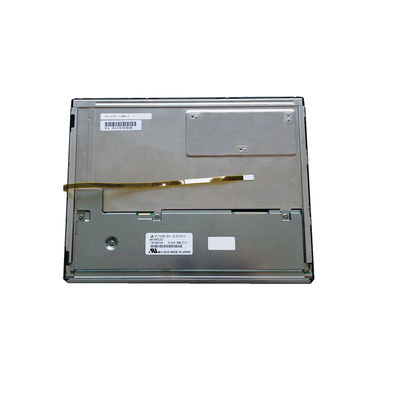

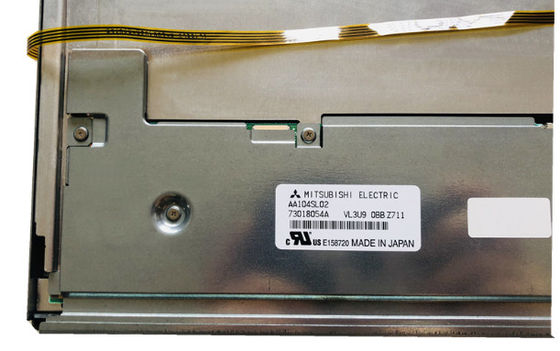

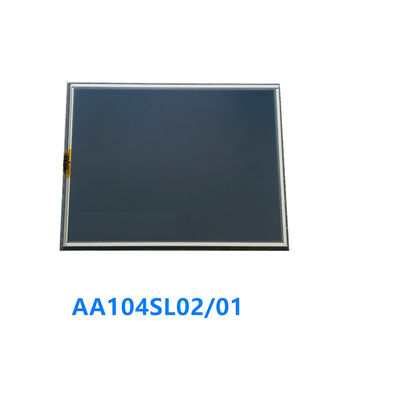

| Numero di modello: | AA104SL02 | Marchio: | Mitsubishi |
|---|---|---|---|
| Dimensione: | 10.4 pollici | Risoluzione del Parlamento europeo: | 800 ((RGB) × 600 (SVGA) 96PPI |
| Brillantezza: | 700 cd/m2 (Typ.) | Intervallo di temperatura: | Temperatura di conservazione: -30 ~ 80 °C |
| Evidenziare: | Esposizione LCD di WLED FSTN,Esposizione industriale di WLED TFT |
||
| Informazioni di base: | Marchio | Modello | Tipo | Alias del modello |
|---|---|---|---|---|
 |
AA104SL02 | a-Si TFT-LCD, LCM | - | |
| Affidabilità: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Resistenza alle vibrazioni |
|
-30 ~ 80 °C | -30 ~ 80 °C |
| Dimensione del pannello: | 10.4 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 800 ((RGB) × 600, SVGA | Striscia verticale RGB | 00,088 × 0,264 mm | 0.264×0.264 mm [96PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 211.2×158,4 mm | 215.4×161,8 mm | 230 × 180,2 mm | 9.5±0,5 mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 43 (W: H) | Tipo di paesaggio | ||
| Fissazione: | Fori di montaggio laterali (4-M3) sulla lunetta sinistra, destra | |||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 465 g (tipo) | Antiglare, rivestimento duro (3H) | ||
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 700 cd/m2 (Typ.) | TN, normalmente bianco, trasmissibile | 7001 (Tipico) (Trasmettitore) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 80/80/80/60 (tipo) | Alle sei. | 4/12 (Tipo) (Tr/Td) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| 6485K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 41% | 58% | 43% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 43% | 31% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variazione di luminosità: | 1.30 (massimo) ((5 punti) |
||
| Prestazioni: | Tipo 3D | Visibilità esterna | Riflessione |
| - | Leggibile alla luce solare | ||
| Consumo di energia: | 5.2W (tipo) | |
|---|---|---|
| Framerate: | 60 HzScansione inversa:
| Sì (180°) |
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| 300/430mA (tipo/massimo) | 3.3V (tipo) | - | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
| - | Collegamento | LVDS (1 ch, 6/8-bit) | ||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| I-PEX | 20186-020E-11F | 1 pezzo | 1.25 mm | 20 perni | LVDS-20P1C8B-010H | |
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo |
La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | - | - | 100K (Tip.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Guida WLED | |||
| - | Collegamento | Con driver a LED | ||||
| Dettaglio dell'interfaccia | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pinH:Higt Voltage N:No connection L:Low Voltage A:Anode C:Cathode" width="16"/> |
| JAE | FI-S6P-HFE | 1 pezzo | 1.25 mm | 6 perni | ||
| Guida elettrica: | Input corrente | Input di tensione | Consumo | |||
| 310 mA (tipo) | 12.0±1.2V | |||||
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 211.2 ((W) × 158.4 ((H) mm, dimensioni di contorno di 230 ((W) × 180.2 ((H) × 10 ((D) mm, dimensioni di area di visualizzazione di 215.4 ((W) × 161.8(H) mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 465g (tipo). Come prodotto LCM TN, normalmente bianco, trasmissivo, AA104SL02 può fornire 700 cd/m2 luminosità di visualizzazione 700:1 rapporto di contrasto trasmissivo, 80/80/80/60 (tipo) (CR≥10) (L/R/U/D), migliore direzione di visione alle 6 e tempo di risposta di 4/12 (tipo) (Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit / 6 bit + Hi-FRC per ogni punto, presentando così una tavolozza di colori da 262K/16.7M, anche con prestazioni di gamma di colori del 40% (NTSC).Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di 100K oreAA104SL02 utilizza LVDS (1 ch, 6/8-bit) come sistema di ingresso del segnale, che è collegato da 20 pin Connettore con tensione di alimentazione di 3.3V (Tipo)
