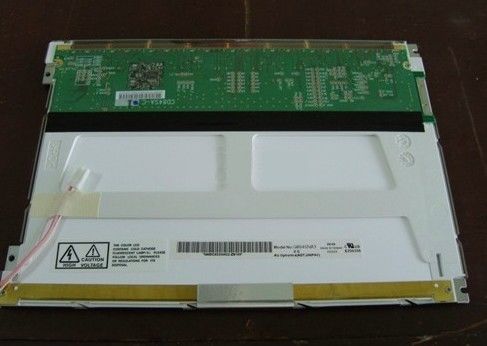

Dettagli:
|
| Numero di modello: | B084SN02 V0 | Marchio: | AUO |
|---|---|---|---|
| Dimensione: | 8.4 pollici | Risoluzione del Parlamento europeo: | 800×600 RGB |
| Brillantezza: | 150CD/M2 | Tipo di lampada: | CCFL |
| Interfaccia del segnale: | LVDS | Intervallo di temperatura: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di conservazione: -20 ~ 60 °C |
| Evidenziare: | Pannello di 50% NTSC TFT LCD,Esposizione LCD WLED LVDS di AUO |
||
| Informazioni di base: | Marchio | Nome del modello | Tipo | Alias del modello |
|---|---|---|---|---|
| B084SN02 V0 | a-Si TFT-LCD, LCM | B084SN02 V.0 | ||
| Classificazione massima: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Livello di vibrazione |
| 0 ~ 50 °C | -20 ~ 60 °C | - |
| Dimensione dello schermo: | 8.4" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
| 800 ((RGB) × 600, SVGA | Striscia verticale RGB | 0.071×0.213 mm | 0.213×0.213 mm [119PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
| 170.4×127,8 mm | 1730,8 × 131,2 mm | 198.2×143,6 mm | 5.7/7.6 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
| Rettangolo piatto | 4:3 | Tipo di paesaggio | ||
| Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
| 210±10 g | - | - | ||
| Fori e parentesi: | Fori per il montaggio della faccia (4-Φ3.0) sulla lunetta sinistra e destra | |||
| Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
|---|---|---|---|
| 150 cd/m2 (Typ.) | TN, normalmente bianco, trasmissibile | 3501 (Tipico) (Trasmettitore) | |
| Buona vista a | Angolo di visione | Tempo di risposta | |
| - | 60/60/40/40 (tipo) |
10/25 (Tipo) (Tr/Td) (ms) | |
| Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
| 6638K | 262K (6-bit) | X:0.310; Y:0.330 | |
| 1931 Color Gamlt: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 48% | 66% | 50% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 49% | 36% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Uniformità bianca: | 1.60 (massimo) 9 punti | ||
| Scansione inversa: | - No, no. |
|---|---|
| Consumo di energia: | 3.3W (tipo) |
| Caratteristiche della retroilluminazione: | Tipo | Posizione | La vita ((Orari) | Importo |
Forma | Sostituzione |
|---|---|---|---|---|---|---|
| CCFL | Tipo di luce di bordo (lato inferiore) | 10K (Tip.) | 1 pezzo | Diritta. | - | |
| CCFL Electrical: | Voltaggio di ingresso | Corrente di input | Consumo di energia |
|||
| 490±49V | 3.0/4.6mA (min./tipo) | 2.3W (tipo) | ||||
| Frequenza di funzionamento | Voltaggio di avvio | |||||
| 50/60/80KHz (min./tipo/MAX.) | 820/1070V (Max.) ((Ta=+25/0°C) | |||||
| Caratteristiche dell' interfaccia: | Stato del conducente CCFL | Tipo fisico | Posizione dell'interfaccia | |||
| - No, no. | Collegamento | - | ||||
| Dettaglio dell'interfaccia | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| JST | BHSR-02VS-1 | 1 pezzo | 2 perni | 3.5 mm | BLL-2PINS-HL | |
| Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 230 mA (tipo) | 0.76W (tipo) | ||||
| Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||
| LVDS (1 ch, 6 bit) | Collegamento | - | ||||
| Interfaccia dettagliata: | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| HRS | DF19K-20P-1H | 1 pezzo | 20 perni | 10,0 mm | LVDS-20P1C6B-070A | |
