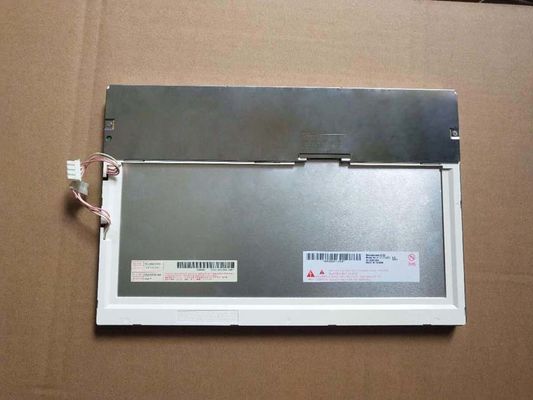

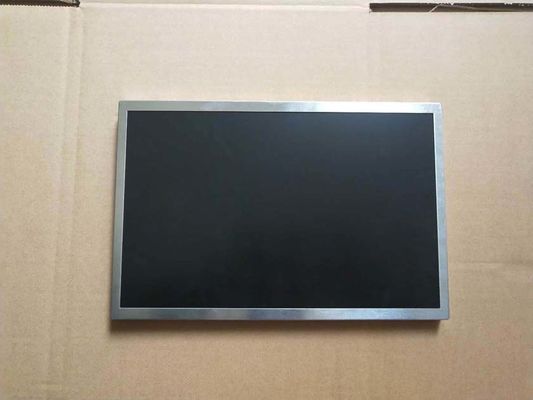

Dettagli:
|
| Numero di modello: | A121EW01 V0 | Marchio: | A.U.O. |
|---|---|---|---|
| Dimensione: | 12.1 pollice | Risoluzione del Parlamento europeo: | 1280×800 RGB |
| Brillantezza: | 450cd/m2 | Intervallo di temperatura: | Temperatura di funzionamento: 0 ~ 60 °C; Temperatura di stoccaggio: -20 ~ 60 °C |
| Evidenziare: | Pannello di 50% NTSC TFT LCD,Esposizione LCD WLED LVDS di AUO |
||
| Informazioni di base: | Marchio | Nome del modello | Tipo | Alias del modello |
|---|---|---|---|---|
| A121EW01 V0 | a-Si TFT-LCD, LCM | A121EW01 V.0 | ||
| Classificazione massima: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Livello di vibrazione |
| - | 0 ~ 60 °C | -20 ~ 60 °C |
| Dimensione dello schermo: | 12.1" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
| 1280 ((RGB) × 800, WXGA | Striscia verticale RGB | 0.068×0.204 mm | 0.204 × 0,204 mm [124PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
| 261.12×163,2 mm | 263.52×165,6 mm | 276.7×184,7 mm | 8.8 (tipo) mm | |
| Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
| Rettangolo piatto | 16:10 | Tipo di paesaggio | ||
| Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
| 557 g (tipo) | - | - | ||
| Fori e parentesi: | Fori di montaggio laterali (4-M2) sulla lunetta sinistra, destra | |||
| Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
|---|---|---|---|
| 450 cd/m2 (Typ.) | TN, normalmente bianco, trasmissibile | 3501 (Tipico) (Trasmettitore) | |
| Buona vista a | Angolo di visione | Tempo di risposta | |
| Alle sei. | 65/65/50/65 (tipo) | 10/25 (Tipo) (Tr/Td) (ms) | |
| Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
| 6638K | 262K (6-bit) | X:0.310; Y:0.330 |
| Tasso di aggiornamento: | 60 Hz |
|---|---|
| Scansione inversa: | - No, no. |
| Caratteristiche della retroilluminazione: | Tipo | Posizione | La vita ((Orari) | Importo | Forma | Sostituzione |
|---|---|---|---|---|---|---|
| CCFL | Tipo di luce di bordo (alto e basso) | - | 2 pezzi | Diritta. | - | |
| CCFL Electrical: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
| 700V (tipo) | 6.0/7.0mA (tipo/massimo) | 8.4W (tipo) | ||||
| Frequenza di funzionamento | Voltaggio di avvio | |||||
| 50/70KHz (min./max.) | 1400V (min.) (Ta=0°C) | |||||
| Caratteristiche dell' interfaccia: | Stato del conducente CCFL | Tipo fisico | Posizione dell'interfaccia | |||
| - No, no. | Collegamento | - | ||||
| Dettaglio dell'interfaccia | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| JST | BHSR-02VS-1 | 2 pezzi | 2 perni | 3.5 mm | BLL-2PINS-HL | |
| Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 400/420mA (tipo/massimo) | 1.6/1.7W (tipo/massimo) | ||||
| Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||
| LVDS (1 ch, 6 bit) | Collegamento | - | ||||
| Interfaccia dettagliata: | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| HRS | DF19K-20P-1H | 1 pezzo | 20 perni | 10,0 mm | LVDS-20P1C6B-010 | |
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 261.12 ((W) × 163.2 ((H) mm, dimensioni di contorno di 276.7 ((W) × 184.7 ((H) × 9.1 ((D) mm, dimensioni di area di visualizzazione di 263.52 ((W) × 165.6(H) mm, peso netto di 557g (tipo). Come prodotto TN, normalmente bianco, trasmissivo LCM, A121EW01 V0 può fornire 450 cd/m2 luminosità del display 350:1 rapporto di contrasto trasmissivo, 65/65/50/65 (tipo.) ((CR≥10) (L/R/U/D) angolo di visione, la migliore direzione di visione alle 6 e il tempo di risposta di 10/25 (Typ.) ((Tr/Td) ms. La scala di grigio o la luminosità del subpixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto,presentando così una tavolozza di 262K coloriQuesto prodotto ha adottato 2 PC CCFL come sistema di retroilluminazione che è stato posizionato come tipo di luce di bordo (alto e basso), è inoltre necessario un driver di retroilluminazione esterno.6-bit) in quanto è il sistema di input del segnale, collegato da 20 pin di connettore con tensione di alimentazione di 3,3 V (tipo
