Dettagli:
|

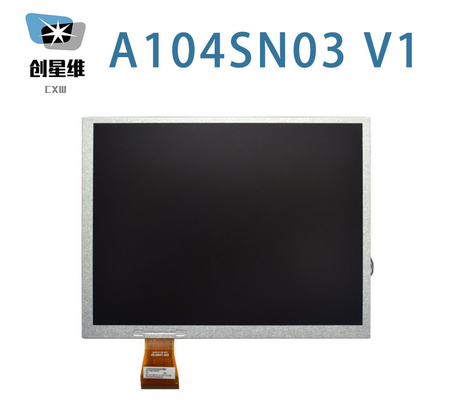

| Numero di modello: | A104SN03 V1 | Marchio: | A.U.O. |
|---|---|---|---|
| dimensione: | 10.4inch | Risoluzione: | 800×600 RGB |
| Brillantezza: | 350CD/m2 | Intervallo di temperatura: | Temperatura di funzionamento: -10 ~ 60 °C; Temperatura di conservazione: -20 ~ 70 °C |
| Evidenziare: | Pannello di 50% NTSC TFT LCD,Esposizione LCD WLED LVDS di AUO |
||
| Informazioni di base: | Marchio del pannello | Modello di pannello | A104SN03 V1 | |
|---|---|---|---|---|
| Dimensione diagonale | 10.4" | Applicazione |
|
|
| Tipo di pannello | a-Si TFT-LCD, LCM | Alias del modello | A104SN03 V.1 | |
| Affidabilità: | Temperature operative. | -10 ~ 60 °C | Temperatura di stoccaggio. | -20 ~ 70 °C |
| Stato della RoHS | Vibrazione | - |
| Caratteristiche dei pixel: | Format pixel | 800 ((RGB) × 600 [SVGA] | Punte di passo | 00,088 × 0,264 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.264 × 0,264 mm (H × V) [96PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 211.2 × 158,4 mm (H × V) | Zona di Bezel | 213.2 × 160,4 mm (H × V) |
| Il contorno Dim. | 228.4 × 175,4 mm (H × V) | Profondità del profilo | 6.2±0,3 mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 43 (H:V) | Stile di forma | ||
| Fori e parentesi: | Senza | |||
| Altre caratteristiche: | Peso | 400 ± 20 g | Superficie | Antiglare, rivestimento duro (3H) |
| Informazioni di base: | Brillantezza | 350 cd/m2 (Typ.) | Rapporto di contrasto | 5001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 75/75/50/60 (tipo) | Modalità ottica | TN, normalmente bianco, trasmissibile | |
| Direzione di visione | Alle sei. | Tempo di risposta | 30 (Tipo) (Tr+Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.330" Wy:0.350 | Numeri dei colori | 262K/16.2M (6-bit / 6-bit + Dithering) |
| Temperatura del colore | 5598K | Uniformità bianca | 1.25/1.33 (Tipo/massimo) |
|
| 1931 Color Gamlt: | Rapporto NTSC | 52% | sRGB | 68% di copertura |
| Adobe RGB | 53% di copertura | DCI-P3 | 53% di copertura | |
| Rec.2020 | Copertura del 39% | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Frequenza di fotogramma: | 60 Hz |
|---|---|
| Scansione inversa: | - No, no. |
| Consumo di energia: | 3.4W (massimo) |
| Controllo del tempo (T-CON): | T-CON incorporato |
| Caratteristiche della retroilluminazione: | Forma della lampada | Array | Tipo di lampada | WLED | Tempo di vita | 10K (min.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - No, no. | Importo | 3S12P | Posizione | Tipo di luce di bordo | |
| Lampada elettrica: | Input di tensione | 8.8/10.0/10.7V (min./tipo/massimo) | Input corrente | 300 mA (tipo) | ||
| Consumo | 3.0/3.21W (tipo/massimo.) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | - | Guida lampada | - No, no. |
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| JOIN TEK | JT1025-1021 | 2 perni | 1 pezzo | BLE-2PINS-AC | ||
| Sistema di segnale: | TTL (1 ch, 6/8-bit) + SPI | Voltaggio logico | GND≤VIL≤0,3VCC; 0,7VCC≤VIH≤VCC | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 3.3/11/15/-7V (Tipo) ((VCC/AVDD/VGH/VGL) | Input corrente | 10/24/0.4/-0.4 (Tipo) (ICC/IDD/IGH/IGL) | ||
| Consumo | 0.43W (Tip.) | |||||
| Caratteristiche dell' interfaccia: | Tipo | FPC | Posizione | - | ||
| Dettagli FPC: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| 0.5 mm | 60 perni | 1 pezzo | ||||
| Imballaggio Cartone: | Importo | Peso netto | Dimensione del cartone (L×W×H) |
|---|---|---|---|
| 20 pezzi / scatola | 110,0 kg | 483 × 296 × 355 mm |
